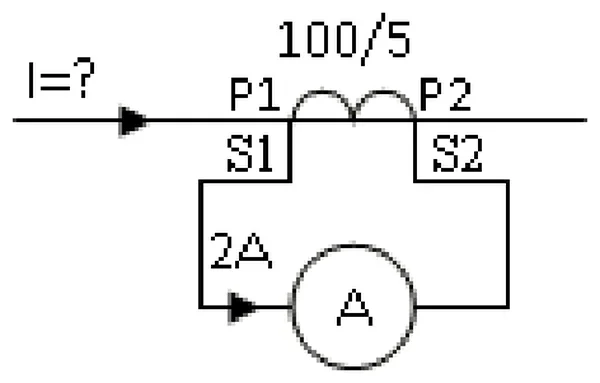

W układzie pokazanym na rysunku wartość natężenie prądu I płynącego przez odbiornik wynosi
A. 5 A
B. 40 A
C. 100 A
D. 2 A
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.25-X-16.01).
Odpowiedź 40A jest jak najbardziej odpowiednia. Widać, że w tym układzie mamy przekładnik prądowy z przekładnią 100/5, co oznacza, że prąd pierwotny jest 20 razy większy od prądu wtórnego. W tym przypadku amperomierz pokazuje 2A, więc żeby obliczyć prąd pierwotny, używamy wzoru: I_pierwotny = I_wtórny * (przekładnia). Tak więc wychodzi nam 40A. Przekładniki prądowe są naprawdę ważne w instalacjach elektrycznych, bo pomagają m.in. w pomiarach i zabezpieczeniach. Dzięki nim możemy lepiej zarządzać energią, co jest istotne, zwłaszcza w systemach o wysokim napięciu. Zrozumienie, jak działają te urządzenia i jak współpracują z prądami, to fundament dla każdego inżyniera elektryka czy technika energetycznego.
Wybrane odpowiedzi jak 2A, 5A czy 100A mogą wynikać z kilku typowych nieporozumień co do działania przekładników prądowych. 2A to prąd wtórny, który pokazuje amperomierz, ale nie przelicza się go od razu na prąd pierwotny. Z kolei 5A chyba wynika z mylnego wrażenia, że to jakaś wartość z przekładni, co prowadzi do niedokładnej interpretacji. Odpowiedź 100A wręcz pomija fakt, że to jest prąd pierwotny, ale niestety źle przeliczony. Może brałeś pod uwagę, że prąd wtórny powinien być mniejszy od prądu pierwotnego w tym przypadku, co jest ważne. W praktyce, przekładniki prądowe służą do pomiarów i zabezpieczeń, więc kluczowe jest, żeby dobrze rozumieć ich działanie. Lepiej zawsze przeliczać wartości w pomiarach, żeby mieć pewność, że wyniki są dokładne. Ważne, żeby być tego świadomym, żeby uniknąć błędów w przyszłości.
