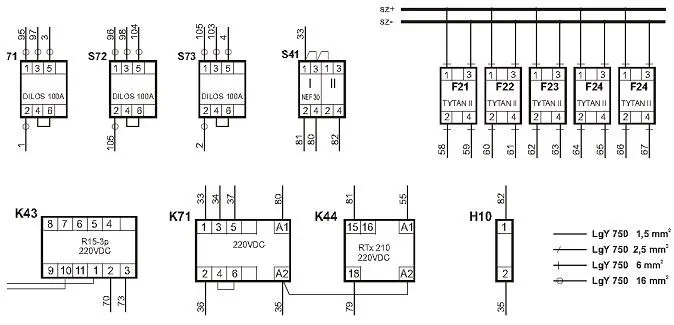

Do podłączenia trójbiegunowych rozłączników, zgodnie ze schematem, należy zastosować przewody o przekroju
A. 16,0 mm2
B. 6,0 mm2
C. 1,5 mm2
D. 2,5 mm2
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.25-X-18.01).
Odpowiedź 16,0 mm2 jest prawidłowa, ponieważ zgodnie z przedstawionym schematem, przewody o takim przekroju są niezbędne do efektywnego podłączenia trójbiegunowych rozłączników. Przewody o przekroju 16 mm2 są często stosowane w aplikacjach, gdzie wymagane są znaczne obciążenia, co jest typowe dla rozłączników S71, S72 i S73. Użycie przewodów o niewłaściwym przekroju może prowadzić do przegrzewania się instalacji, co skutkuje zwiększonym ryzykiem uszkodzeń, a nawet pożaru. Standardy takie jak PN-IEC 60364-5-52 określają dobór przewodów elektrycznych na podstawie ich obciążalności prądowej, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowania instalacji elektrycznej. Dodatkowo, w przypadku większych obciążeń, przewody muszą być odpowiednio dobrane, aby zminimalizować spadki napięcia i straty energetyczne. W praktyce, dla trójbiegunowych rozłączników, stosowanie przewodów 16 mm2 jest standardem, co zapewnia nie tylko bezpieczeństwo, ale także niezawodność całego systemu elektrycznego.
Wybór niewłaściwego przekroju przewodów, takiego jak 6,0 mm2, 2,5 mm2 czy 1,5 mm2, może prowadzić do poważnych problemów w funkcjonowaniu instalacji elektrycznej. Przykładowo, przewody o przekroju 6,0 mm2 mogą nie być w stanie przewodzić wystarczającej ilości prądu, co skutkuje ich przegrzewaniem się. To zjawisko jest niebezpieczne, ponieważ może prowadzić do uszkodzenia przewodów, a w ekstremalnych przypadkach nawet do pożaru. Z kolei przewody o przekroju 2,5 mm2 oraz 1,5 mm2 są typowo stosowane w instalacjach o mniejszych obciążeniach, takich jak oświetlenie czy gniazdka elektryczne, a nie w aplikacjach wymagających większej mocy, jak w przypadku trójbiegunowych rozłączników. Wybierając niewłaściwy przekrój, często przyjmuje się błędne założenie, że można stosować mniejsze przekroje bez negatywnych konsekwencji. Takie myślenie ignoruje zasady obliczania obciążalności prądowej oraz ryzyko związane z niedostatecznym chłodzeniem przewodów w wyniku zbyt dużego przepływu prądu. Ponadto, nieprzestrzeganie norm takich jak PN-IEC 60364-5-52 może prowadzić do niezgodności z przepisami, co obniża bezpieczeństwo użytkowania instalacji elektrycznej. Dlatego ważne jest, aby zawsze dobierać przewody zgodnie z ich przeznaczeniem i wymogami technicznymi, co zapewnia długotrwałe i bezpieczne użytkowanie instalacji.
