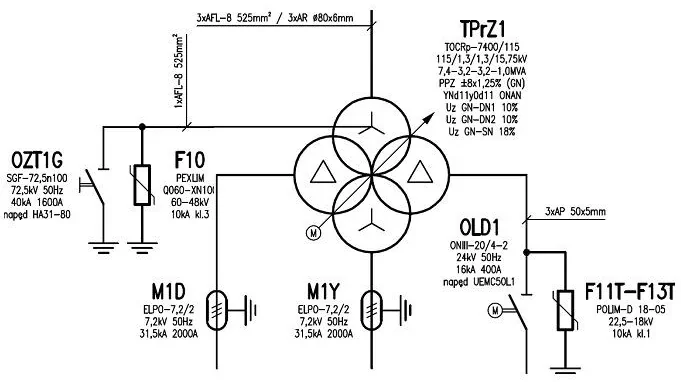

Ile wynosi przesunięcie fazowe pomiędzy napięciami po stronie wtórnej transformatora, doprowadzonymi do mostków prostowniczych?
A. 90°
B. 0°
C. 30°
D. 180°
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.25-X-18.01).
Poprawna odpowiedź to 30°, co wynika z zastosowanego połączenia uzwojeń transformatora w układzie trójkąt-gwiazda (Δ/Y). W przypadku tego typu połączeń, przesunięcie fazowe pomiędzy napięciami po stronie wtórnej wynosi zawsze 30°. Jest to kluczowy aspekt, który ma znaczenie w wielu zastosowaniach przemysłowych, takich jak zasilanie silników trójfazowych czy systemów zasilania w budynkach. W praktyce, zrozumienie przesunięcia fazowego jest niezbędne do prawidłowego doboru komponentów w instalacjach elektrycznych i ich synchronizacji. W przypadku transformatorów, które są powszechnie stosowane w przesyłach energii oraz w aplikacjach wymagających zmiany napięcia, znajomość tego zjawiska pozwala na lepsze zarządzanie jakością energii oraz zapobieganie problemom z harmonicznymi. Istotne jest również, aby pamiętać, że w obwodach trójfazowych stosuje się różne metody pomiaru i analizy przesunięcia fazowego, co pozwala na optymalizację wydajności systemów energetycznych.
Przesunięcie fazowe między napięciami w obwodach trójfazowych, takich jak te stosowane w transformatorach, jest kluczowym parametrem, który nie może być pomijany. Odpowiedzi, które wskazują na przesunięcia 0°, 90° i 180°, są oparte na błędnych założeniach. Przesunięcie 0° sugerowałoby, że napięcia są w fazie, co jest nieprawidłowe dla transformatorów z uzwojeniem trójkąt-gwiazda. Takie połączenie uzwojeń powoduje, że napięcia są przesunięte względem siebie, a powyższe założenie ignoruje fundamentalną zasadę działania transformatora. Podobnie, przesunięcie 90° jest charakterystyczne dla obwodów, w których występują elementy reaktancyjne, takie jak cewki indukcyjne i kondensatory, a nie dla transformatorów z połączeniem Δ/Y. Natomiast przesunięcie 180° sugerowałoby, że napięcia są przeciwne, co jest również niezgodne z praktyką w transformatorach trójfazowych, gdzie napięcia są przesunięte o stałą wartość 30°. Zrozumienie właściwego przesunięcia fazowego jest nie tylko istotne z perspektywy teoretycznej, ale również praktycznej, wpływa na wybór komponentów i konfiguracji systemów zasilania elektrycznego. Ważne jest, aby przy analizie takich zagadnień uwzględniać zasady działania transformatorów oraz ich wpływ na zachowanie całego systemu elektrycznego.
