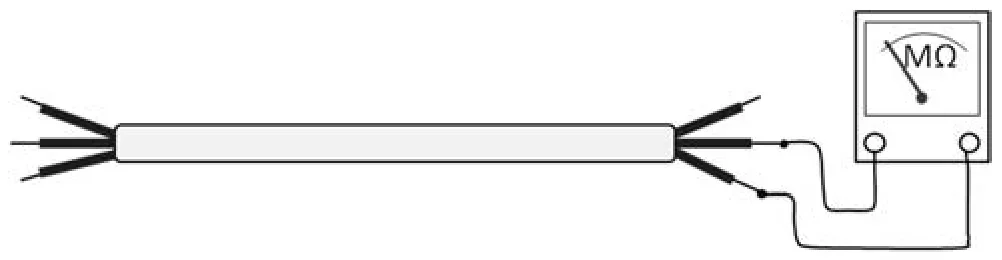

Przedstawiony na rysunku przyrząd umożliwia
A. lokalizację miejsca zwarcia poszczególnych żył przewodu.
B. ocenę ciągłości poszczególnych żył.
C. ocenę stanu izolacji między żyłami.
D. lokalizację miejsca przerwania żył przewodu.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.25-X-15.01).
Miernik izolacji, znany też jako megomierz, to taki fajny przyrząd, który służy do mierzenia rezystancji izolacji elektrycznej. Głównie chodzi o to, żeby sprawdzić, w jakim stanie jest izolacja między przewodami, co jest super ważne dla bezpieczeństwa w instalacjach elektrycznych. Jakby izolacja była uszkodzona, to może dojść do zwarcia i to już może być niebezpieczne, nawet pożar albo porażenie. Dlatego te pomiary powinny być robione regularnie, szczególnie w starszych instalacjach i przed oddaniem nowych do użytku. Z normami PN-IEC 60364 warto zapoznać się, bo ocena stanu izolacji to coś, co powinno być częścią zwykłej konserwacji urządzeń elektrycznych. Jeśli wyniki pomiaru wskazują mniej niż 1 MΩ, no to pewnie coś jest nie tak i trzeba to naprawić. W praktyce megomierz jest mega ważnym narzędziem dla elektryków i techników, bo to naprawdę niezbędny element ich wyposażenia.
Wielu ludzi może myśleć, że miernik izolacji służy do szukania przerwania czy zwarcia w przewodach. Ale to nie tak do końca. Owszem, te kwestie są ważne w diagnostyce, ale ten przyrząd, co widzisz na obrazku, nie do tego służy. Są inne sprzęty do lokalizacji uszkodzeń, jak detektory przerw czy analizatory sygnałów, które działają na innych zasadach. Ich zadaniem jest wykrycie miejsca uszkodzenia w przewodzie przez analizę zmian w sygnale albo napięciu. Mylenie funkcji miernika izolacji z pomiarem ciągłości żył też jest błędne. Choć pomiar ciągłości ma znaczenie, to najczęściej w tym celu korzysta się z multimetru, a nie z megomierza, który raczej skupia się na ocenie jakości izolacji. I warto wiedzieć, że ocena stanu izolacji to coś, co trzeba zrobić z odpowiednim przygotowaniem i nie tylko przez podstawowe pomiary. Zrozumienie, jak działa megomierz w kontekście bezpieczeństwa instalacji elektrycznych, jest kluczowe i wymaga nie tylko znajomości sprzętu, ale też umiejętności odczytywania wyników. Jak się tego nie zrozumie, to mogą powstać bardzo niebezpieczne sytuacje, bo błędna diagnoza może prowadzić do groźnych awarii elektrycznych.
