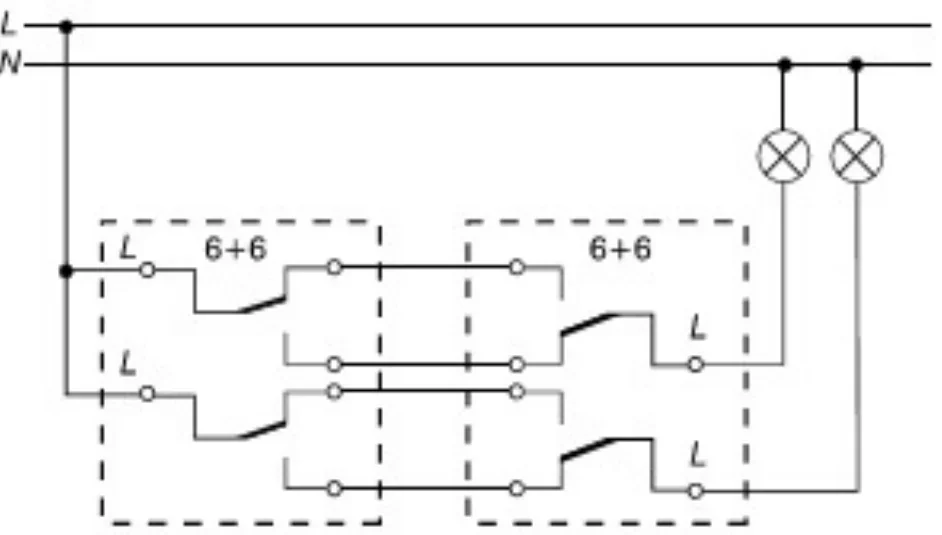

Na rysunku przedstawiono wyłącznik
A. schodowy podwójny.
B. dwubiegunowy.
C. czasowy pojedynczy.
D. schodowy pojedynczy.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.25-SG-20.06).
Wyłącznik schodowy podwójny, jak przedstawiono na rysunku, jest urządzeniem elektrotechnicznym, które umożliwia kontrolowanie jednego źródła światła z dwóch różnych miejsc. To rozwiązanie jest szczególnie praktyczne w budynkach wielokondygnacyjnych, gdzie klatki schodowe wymagają odpowiedniego oświetlenia w różnych punktach. W praktyce, kiedy jedno z urządzeń jest włączone, możliwe jest wyłączenie go z drugiego miejsca, co zwiększa komfort użytkowania oraz bezpieczeństwo. Dodatkowo, zgodnie z normami branżowymi, wyłączniki schodowe powinny być instalowane w miejscach łatwo dostępnych oraz widocznych, aby zapewnić optymalne warunki użytkowania. Warto również zauważyć, że wyłączniki schodowe podwójne często stosuje się w miejscach publicznych, takich jak hotele czy biura, gdzie użytkownicy mogą potrzebować wygodnego dostępu do oświetlenia z różnych lokalizacji.
Wybór niewłaściwego typu wyłącznika, takiego jak schodowy pojedynczy czy dwubiegunowy, wskazuje na nieporozumienie w zakresie działania tych urządzeń. Wyłącznik schodowy pojedynczy nie jest w stanie kontrolować oświetlenia z dwóch lokalizacji, co czyni go niewłaściwym w kontekście opisanego zastosowania. Wyłącznik ten zwykle jest stosowany do prostych obwodów oświetleniowych, gdzie jedno urządzenie steruje jednym źródłem światła, co jest zbyt ograniczone w przypadku większych przestrzeni, jak schody. W odniesieniu do wyłącznika dwubiegunowego, jego funkcja jest inna – służy do przełączania obwodów elektrycznych w instalacjach o większym napięciu, a nie do przełączania oświetlenia z różnych miejsc. Dlatego też mylenie jego funkcji z wyłącznikiem schodowym podwójnym prowadzi do nieprawidłowych wniosków. Często zdarza się, że użytkownicy, nie rozumiejąc różnic między tymi urządzeniami, podejmują błędne decyzje projektowe, co w konsekwencji może prowadzić do nieefektywnego zarządzania oświetleniem oraz zwiększonego ryzyka, na przykład w sytuacjach awaryjnych. Aby uniknąć takich pomyłek, warto zapoznać się z zasadami działania różnych typów wyłączników oraz ich zastosowaniem w praktyce, co jest kluczowe dla efektywności instalacji elektrycznych.
