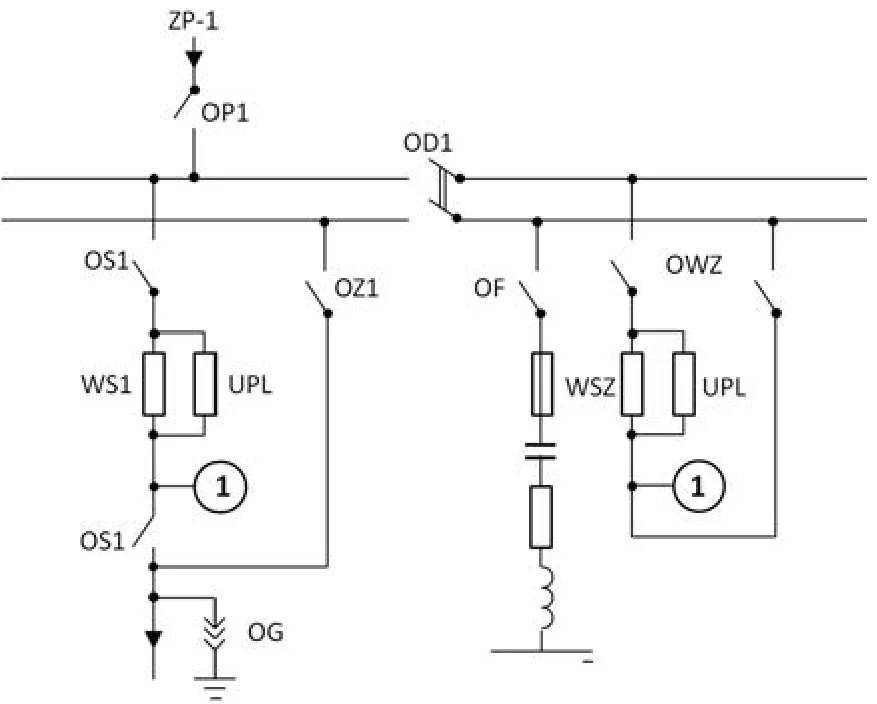

W układzie elektrycznym rozdzielni trakcyjnej prądu stałego w miejscu zaznaczonym na rysunku cyfrą 1 należy podłączyć
A. zasilacz.
B. wyłącznik szybki.
C. odłącznik zasilania rezerwowego.
D. przyrząd pomiarowy.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.25-X-15.01).
Wybór przyrządu pomiarowego jako odpowiedzi w pytaniu jest właściwy z uwagi na charakterystykę miejsca oznaczonego cyfrą 1 na schemacie rozdzielni trakcyjnej prądu stałego. W tym miejscu znajdują się połączenia, które wskazują na konieczność monitorowania parametrów elektrycznych, takich jak napięcie czy prąd. Przyrządy pomiarowe, takie jak woltomierze czy amperomierze, są kluczowe dla zapewnienia bezpieczeństwa i efektywności w operacjach rozdzielni. Umożliwiają one bieżące śledzenie wartości elektrycznych, co jest niezbędne do wczesnego wykrywania potencjalnych awarii czy nieprawidłowości w działaniu systemu. Zgodność z normami, takimi jak PN-EN 60204-1 dotycząca bezpieczeństwa maszyn oraz PN-EN 61010-1 odnosząca się do wymagań dotyczących bezpieczeństwa w przyrządach pomiarowych, podkreśla ważność stosowania odpowiednich urządzeń w odpowiednich miejscach. W praktyce, umiejscowienie przyrządów pomiarowych w rozdzielniach ma na celu nie tylko monitorowanie, ale również optymalizację pracy układów elektrycznych, co przekłada się na ich niezawodność i trwałość.
Wybór nieprawidłowych odpowiedzi, takich jak odłącznik zasilania rezerwowego, wyłącznik szybki czy zasilacz, może być wynikiem niepełnego zrozumienia funkcji poszczególnych urządzeń w rozdzielniach trakcyjnych prądu stałego. Odłącznik zasilania rezerwowego, którego głównym celem jest zabezpieczanie obwodów elektrycznych przed przeciążeniem oraz zapewnienie alternatywnego źródła zasilania, nie ma zastosowania w kontekście pomiarów elektrycznych, a jego miejsce nie odpowiada konstrukcyjnym wymaganiom układu. Wyłącznik szybki, z kolei, jest urządzeniem stworzonym do szybkiego odłączania obwodów w przypadku wykrycia awarii, co także nie pasuje do funkcji monitorowania parametrów. Zasilacz natomiast zapewnia energię dla innych urządzeń, ale nie służy do pomiaru. Nieprawidłowe odpowiedzi wynikają często z koncepcji, że każde urządzenie w rozdzielni pełni funkcję zabezpieczającą lub zasilającą, co jest błędnym myśleniem. Kluczowe jest zrozumienie, że w miejscach wymagających dokładnych pomiarów niezbędne są urządzenia pomiarowe, które umożliwiają precyzyjne monitorowanie i optymalizację funkcjonowania systemu. Zastosowanie odpowiednich przyrządów w kontekście norm i dobrych praktyk branżowych jest kluczowe dla bezpieczeństwa i efektywności rozdzielni trakcyjnych.
