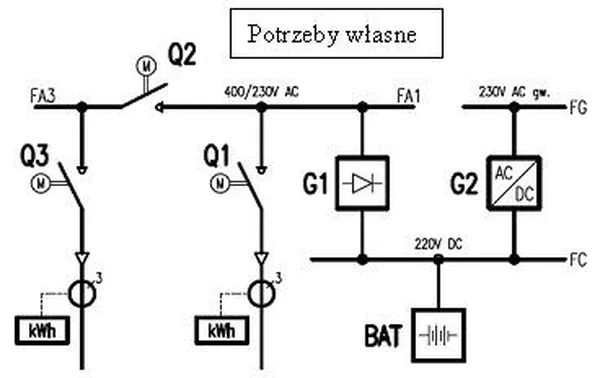

Symbolem G1 oznaczono
A. falownik.
B. prostownik.
C. akumulator.
D. generator.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.25-X-18.01).
Odpowiedź "prostownik" jest poprawna, ponieważ symbol G1 na schemacie odnosi się do urządzenia odpowiedzialnego za konwersję prądu zmiennego (AC) na prąd stały (DC). Prostowniki są kluczowymi elementami w systemach zasilania, szczególnie w elektronice i automatyce przemysłowej, gdzie często wymagane jest zasilanie urządzeń prądem stałym. W praktyce prostowniki są używane w zasilaczach do komputerów, ładowarkach akumulatorów oraz w systemach energii odnawialnej, takich jak panele słoneczne, gdzie prąd generowany przez ogniwa słoneczne jest prądem stałym, wymagającym konwersji do formy użytecznej. W branży standardy dotyczące prostowników, takie jak IEC 61000 do kompatybilności elektromagnetycznej, zapewniają, że urządzenia te działają efektywnie i zgodnie z wymogami bezpieczeństwa. Warto również zauważyć, że prostowniki mogą występować w różnych formach, zarówno jako prostowniki jednopołówkowe, jak i dwupołówkowe, co wpływa na ich wydajność i zastosowanie.
Wybór odpowiedzi sugerującej, że G1 oznacza generator, akumulator lub falownik, wskazuje na niepełne zrozumienie funkcji tych urządzeń. Generator, choć kluczowy w wytwarzaniu energii elektrycznej, nie ma związku z konwersją prądu zmiennego na stały. Jego zadaniem jest generowanie prądu, co odbywa się zwykle w wyniku przemiany energii mechanicznej. Akumulator to natomiast urządzenie magazynujące energię, które nie przekształca jej, a jedynie przechowuje, co czyni go nieodpowiednim do symbolu G1. Falownik, z drugiej strony, pełni odwrotną funkcję – przekształca prąd stały na prąd zmienny, co jest całkowicie sprzeczne z funkcją prostownika. Typowym błędem myślowym przy wyborze niewłaściwej odpowiedzi jest mylenie funkcji urządzeń w kontekście ich działania w systemach zasilania. Warto zwrócić uwagę na to, że każdy z tych elementów – prostownik, falownik, akumulator i generator – odgrywa unikalną rolę w systemach energetycznych, a ich zrozumienie jest kluczowe do skutecznej analizy schematów i systemów elektrycznych. Dlatego też kluczowe jest dokładne zapoznanie się z zasadami działania każdego z tych urządzeń oraz ich zastosowaniami w praktyce, aby uniknąć dezinformacji i błędów przy pracy z systemami elektroenergetycznymi.
