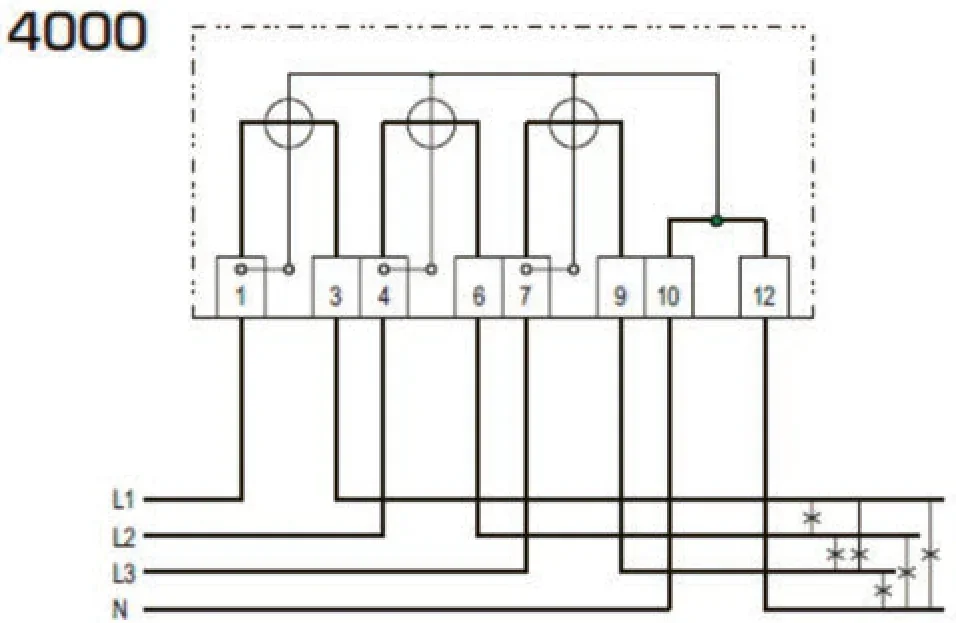

Na rysunku przestawiono schemat przyłączenia licznika w sieci czteroprzewodowej do pomiaru
A. bezpośredniego energii czynnej.
B. bezpośredniego energii biernej.
C. półpośredniego energii czynnej.
D. pośredniego energii biernej.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.25-X-16.01).
Wybór odpowiedzi "bezpośredniego energii czynnej" jest poprawny, ponieważ schemat wskazuje na bezpośrednie podłączenie licznika do sieci czteroprzewodowej. W systemach takich jak ten, pomiar energii czynnej odbywa się bez udziału przekładników prądowych czy napięciowych, co jest kluczowe dla metodologii pomiarowej. Liczniki energii czynnej są powszechnie stosowane w domowych instalacjach elektrycznych oraz w obiektach przemysłowych, gdzie niezbędne jest monitorowanie rzeczywistego zużycia energii do celów rozliczeniowych. Dobrą praktyką w branży jest także regularne kalibrowanie liczników oraz zapewnienie ich zgodności z normami, takimi jak PN-EN 62053-21, co gwarantuje ich dokładność i niezawodność. Dodatkowo, w kontekście rozwoju inteligentnych sieci energetycznych, pomiar energii czynnej jest kluczowy do zarządzania zużyciem energii i efektywności energetycznej.
Wybór odpowiedzi związanych z pomiarem półpośrednim, pośrednim energii biernej lub bezpośrednim energii biernej jest nieprawidłowy z kilku powodów. Po pierwsze, pomiar półpośredni i pośredni wymaga zastosowania przekładników prądowych i/lub napięciowych, co nie znajduje odzwierciedlenia w przedstawionym schemacie. Bez tych urządzeń pomiarowych, nie można prawidłowo określić wartości energii. Ponadto, energia czynna jest definiowana jako ta, która rzeczywiście wykonuje pracę, a więc pomiar energii biernej, który odnosi się do mocy, która nie wykonuje pracy użytkowej, nie jest odpowiedni w tym kontekście. Typowe błędy myślowe, które mogą prowadzić do takich niepoprawnych wniosków, to mylenie pojęć energii czynnej z bierną oraz brak zrozumienia zasad działania liczników energii. W praktyce, prawidłowe zrozumienie różnicy pomiędzy tymi rodzajami energii jest kluczowe dla efektywnego zarządzania zużyciem energii oraz optymalizacji kosztów w różnych zastosowaniach, od gospodarstw domowych po duże zakłady przemysłowe. Warto także zaznaczyć, że zgodność z normami, takimi jak PN-EN 62053-21, jest niezbędna dla zapewnienia dokładności pomiarów energii, co jest często zbagatelizowane w niektórych interpretacjach.
