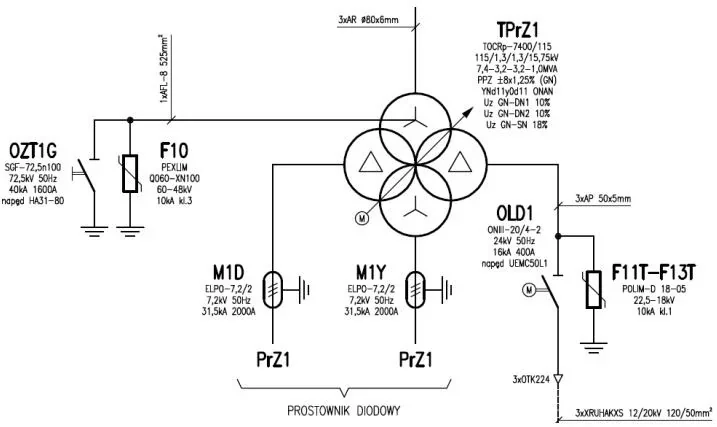

Uziemienie punktu neutralnego transformatora po stronie GN należy wykonać
A. linką aluminiowo-stalową.
B. kablem SN.
C. aluminiowym przewodem szynowym.
D. aluminiowym przewodem rurowym.
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.25-X-17.06).
Linka aluminiowo-stalowa jest najlepszym materiałem do uziemienia punktu neutralnego transformatora po stronie GN, ze względu na swoje wyjątkowe właściwości zarówno w zakresie przewodności elektrycznej, jak i wytrzymałości mechanicznej. W praktyce, zastosowanie tego typu linki zapewnia nie tylko skuteczne odprowadzanie prądów zwarciowych, ale także odpowiednią odporność na czynniki zewnętrzne, takie jak zmienne warunki atmosferyczne czy mechaniczne obciążenia. Linka aluminiowo-stalowa charakteryzuje się dobrą elastycznością, co ułatwia jej instalację w różnych konfiguracjach, a także minimalizuje ryzyko uszkodzeń w trakcie eksploatacji. Warto również zauważyć, że stosowanie tego materiału jest zgodne z normami branżowymi, które zalecają użycie przewodów o wysokiej przewodności i odporności na korozję w systemach uziemiających. Przykładem mogą być normy IEC oraz PN-EN, które szczegółowo opisują wymagania dotyczące materiałów stosowanych w instalacjach elektrycznych.
Zastosowanie aluminiowego przewodu rurowego w uziemieniu punktu neutralnego transformatora po stronie GN jest niewłaściwe z kilku powodów. Przewody rurowe, choć mogą być stosowane w niektórych zastosowaniach, nie oferują wystarczającej przewodności elektrycznej ani elastyczności, co jest kluczowe w kontekście uziemienia. Ponadto, ich konstrukcja nie zapewnia odpowiedniej wytrzymałości mechanicznej, co czyni je nieodpowiednimi w trudnych warunkach eksploatacyjnych. W przypadku użycia kabla SN, mamy do czynienia z dodatkowym problemem – kable średniego napięcia są zwykle przeznaczone do przesyłania energii, a nie do funkcji uziemienia, co stanowi naruszenie zasad bezpieczeństwa. Linka aluminiowo-stalowa, będąca poprawną odpowiedzią, zapewnia zarówno wysoką przewodność, jak i odporność na korozję, co jest kluczowe dla długotrwałej i niezawodnej pracy systemu uziemienia. Użycie aluminiowego przewodu szynowego również nie jest właściwe, ponieważ szyny aluminiowe są w większości przeznaczone do prowadzenia prądu roboczego, a nie do funkcji uziemienia. Zrozumienie materiałów oraz ich zastosowania w kontekście uziemienia jest kluczowe dla zapewnienia nie tylko efektywności, ale także bezpieczeństwa całego systemu elektrycznego.
