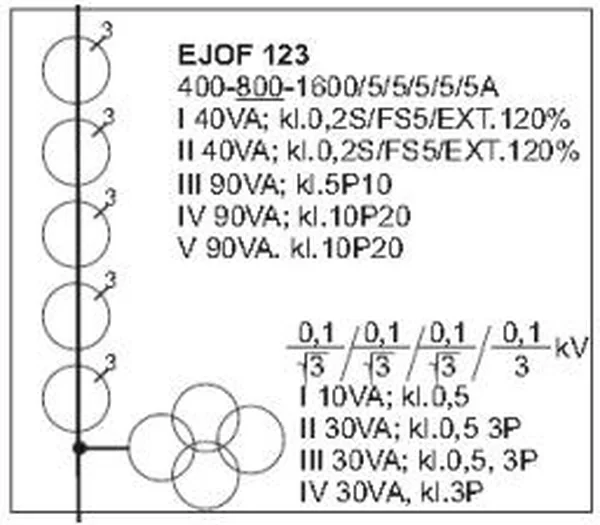

Na podstawie schematu określ, które z uzwojeń przekładników prądowych wykorzystane są do celów pomiarowych.
A. I i II
B. III i IV
C. IV i V
D. III i V
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.25-X-17.06).
Odpowiedź I i II jest poprawna, ponieważ uzwojenia te są klasyfikowane jako mające klasę dokładności 0,2S, co czyni je idealnymi do zastosowań pomiarowych. W praktyce, przekładniki prądowe o tej klasie dokładności są szeroko stosowane w systemach pomiarowych energii elektrycznej, gdzie precyzyjne pomiary są kluczowe dla dokładności rozliczeń oraz monitorowania zużycia energii. Uzwojenia I i II zapewniają niski margines błędu, co jest niezbędne w aplikacjach, gdzie jakość energii i dokładność pomiarów mają kluczowe znaczenie. W kontekście standardów branżowych, klasy dokładności przekładników prądowych są regulowane przez normy IEC, które określają wymagania dotyczące dokładności oraz niezawodności w różnych zastosowaniach. Zatem, korzystając z uzwojeń I i II w pomiarach, zapewnia się zgodność z najlepszymi praktykami inżynieryjnymi, co przekłada się na efektywność i bezpieczeństwo systemów elektroenergetycznych.
Wybór odpowiedzi nieprawidłowej na to pytanie może wynikać z niepełnego zrozumienia klasyfikacji przekładników prądowych oraz ich zastosowań. Uzwojenia III, IV i V, które są wskazane w niepoprawnych odpowiedziach, mają klasy dokładności 5P10 i 10P20. Te klasy są typowe dla przekładników stosowanych przede wszystkim w systemach zabezpieczeń, gdzie nie jest wymagane tak wysokie precyzyjne pomiary jak w przypadku zastosowań pomiarowych. Użycie tych uzwojeń w celach pomiarowych prowadziłoby do znacznych błędów w rozliczeniach oraz w monitorowaniu zużycia energii, co mogłoby skutkować poważnymi konsekwencjami finansowymi dla przedsiębiorstw energetycznych. Powszechnym błędem jest mylenie celów pomiarowych z celami zabezpieczeniowymi, co często prowadzi do niewłaściwego doboru urządzeń. W praktyce, aby zapewnić dokładność i niezawodność pomiarów, kluczowe jest stosowanie odpowiednich przekładników prądowych, zgodnie z ich przeznaczeniem oraz klasą dokładności. Ignorowanie tych parametrów może skutkować nieefektywnymi systemami monitorowania oraz ryzykiem awarii w sieciach elektroenergetycznych.
