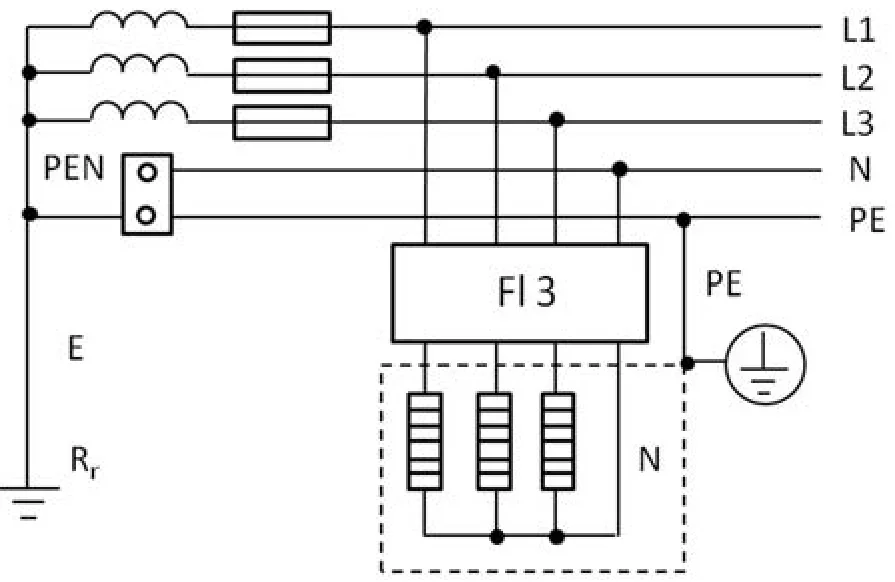

Na schemacie przedstawiono wyłącznik różnicowo-prądowy występujący w sieci
A. IT.
B. TN-C.
C. TN-C-S.
D. TN-S.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.25-X-15.01).
Odpowiedź "TN-C-S" jest trafna, bo w systemie TN-C-S mamy przewód PEN, który w pewnym miejscu się dzieli na przewód ochronny (PE) i neutralny (N). To podejście jest zgodne z normami bezpieczeństwa dotyczącymi instalacji elektrycznych. W systemach TN-C-S część instalacji ma przewody połączone, a w innej są rozdzielone, co sprzyja lepszemu uziemieniu i ochronie przed porażeniem. Na przykład, w budynkach mieszkalnych stosuje się rozdzielnice elektryczne, gdzie to rozdzielenie przewodów naprawdę podnosi bezpieczeństwo. Poza tym, zgodnie z normą PN-IEC 60364, ten system nie tylko zapewnia dobrą jakość zasilania, ale też spełnia wymogi ochrony przeciwporażeniowej. Dlatego ważne jest, żeby dobrze rozumieć i umieć zidentyfikować system TN-C-S, bo to klucz do projektowania bezpiecznych instalacji elektrycznych.
Wybór systemu TN-S, IT czy TN-C jako odpowiedzi jest błędny. Żaden z tych systemów nie pasuje do opisanego w pytaniu schematu. W systemie TN-S przewód PE i N są zawsze oddzielone, co zupełnie nie pasuje do opisu TN-C-S, gdzie przewód PEN jest używany w części instalacji, a w innej jest dzielony. Z kolei system IT nie ma połączenia z ziemią, co nie jest wystarczającym bezpieczeństwem w niskonapięciowych instalacjach. A w systemie TN-C przewód neutralny i ochronny są złączone w jeden przewód, ale nie są później rozdzielane, więc to też nie pasuje do TN-C-S. Ludzie czasami mylą te cechy, co prowadzi do złych wyborów. Znajomość tych systemów i umiejętność ich odróżniania to podstawa, żeby zapewnić bezpieczeństwo oraz efektywność w elektrycznych instalacjach, więc dobrze jest poznać te różnice.
