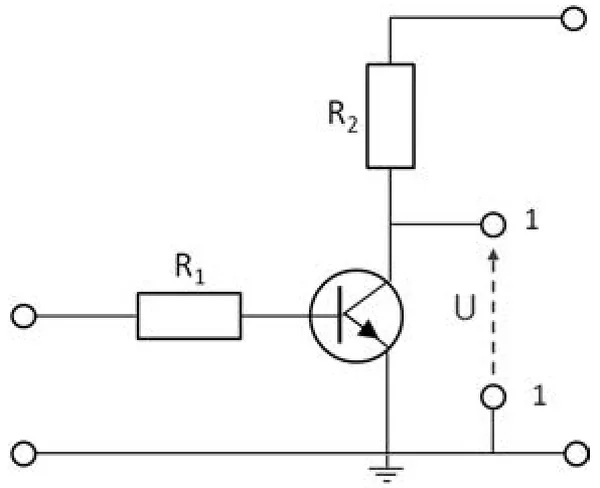

Na rysunku przedstawiono schemat podłączenia tranzystora. Na zaciskach 1-1 możliwy jest pomiar napięcia

Schemat układu z tranzystorem, rezystorami R1 i R2 oraz zaciskami 1-1
A. zasilającego.
B. sterującego.
C. wyjściowego.
D. wejściowego.

Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.25-X-15.01).

Odpowiedź wyjściowego jest poprawna, ponieważ na schemacie podłączenia tranzystora zaciski 1-1 znajdują się po obu stronach rezystora R2, który jest podłączony do wyjścia tranzystora. Napięcie mierzona na tych zaciskach odzwierciedla napięcie na obciążeniu, którym w tym przypadku jest rezystor R2. W kontekście projektowania układów elektronicznych, pomiar napięcia wyjściowego jest kluczowy dla analizy działania tranzystora jako elementu sterującego. Dzięki temu możemy monitorować, jak zmiany w napięciu sterującym wpływają na napięcie wyjściowe, co jest istotne w zastosowaniach takich jak wzmacniacze analogowe i układy cyfrowe. W praktyce, dobór odpowiednich wartości rezystorów oraz ich układ ma kluczowe znaczenie dla właściwego funkcjonowania obwodu, co podkreśla znaczenie pomiarów w projektowaniu i testowaniu układów elektronicznych.
Odpowiedzi zasilającego, sterującego oraz wejściowego są niepoprawne, ponieważ każda z nich ignoruje kluczowe zasady dotyczące działania tranzystora. Zaciski 1-1, na których mierzony jest potencjał, nie znajdują się w odpowiedniej lokalizacji dla pomiaru napięcia zasilającego. Napięcie zasilające odnosi się do potencjału, który jest dostarczany do układu, i mierzone jest zazwyczaj na wejściu obwodu, a nie na obciążeniu. Ponadto, napięcie sterujące to potencjał aplikowany na bramkę tranzystora, który decyduje o jego pracy, a nie napięcie wyjściowe, które jest wynikiem działania tranzystora. Z kolei napięcie wejściowe odnosi się do sygnału, który jest wprowadzany do układu, co również jest błędną koncepcją w kontekście podanego schematu. Typowym błędem myślowym jest mylenie funkcji napięcia wyjściowego z innymi rodzajami napięć, co prowadzi do nieporozumień przy projektowaniu i analizie układów elektronicznych. Zrozumienie różnicy między tymi pojęciami jest kluczowe, aby w pełni zrealizować potencjał zastosowań tranzystorów w praktyce, takich jak wzmacniacze, przełączniki czy układy logiczne.
