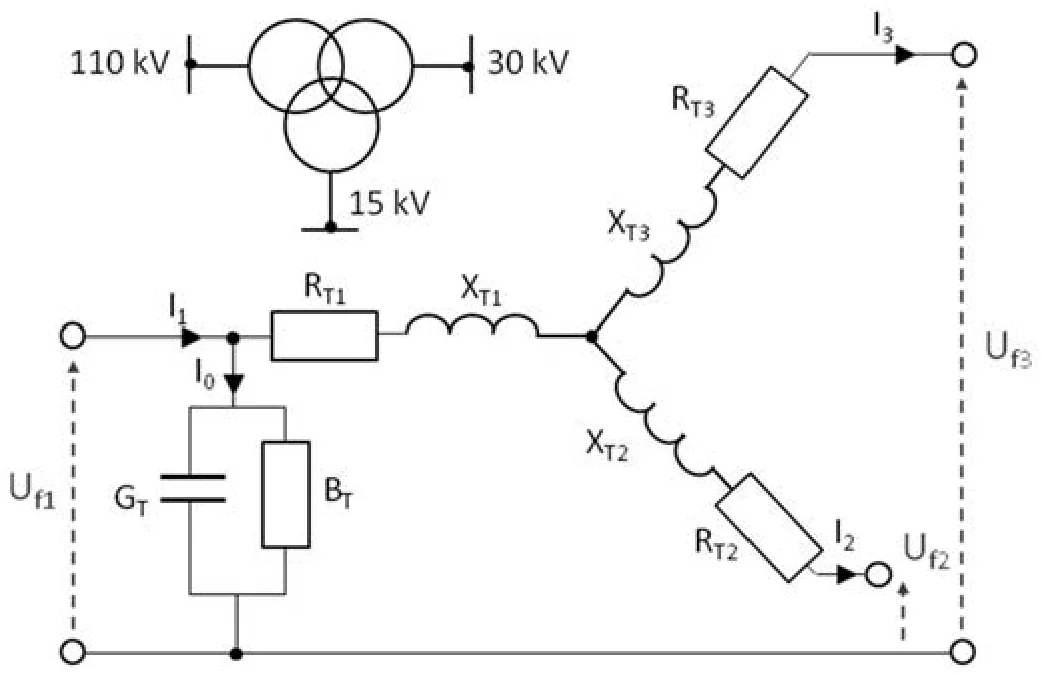

Na rysunku zaznaczono zaciski odbioru energii elektrycznej z poszczególnych uzwojeń
A. generatora synchronicznego.
B. transformatora 3-uzwojeniowego.
C. transformatora 2-uzwojeniowego.
D. dławika zwarciowego.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.25-X-15.01).
Poprawna odpowiedź odnosi się do transformatora 3-uzwojeniowego, co można łatwo zauważyć na schemacie przedstawionym w pytaniu. Transformator taki jest kluczowym urządzeniem w systemach elektroenergetycznych, ponieważ umożliwia rozdział energii elektrycznej na różne poziomy napięć, co jest niezwykle istotne w kontekście przesyłania energii na dużą odległość. Każde z uzwojeń transformatora pełni istotną funkcję; w tym przypadku, jedno uzwojenie może być przeznaczone do pracy na wysokim napięciu (np. 110 kV), podczas gdy pozostałe mogą obsługiwać średnie i niskie napięcia (30 kV, 15 kV). Transformator 3-uzwojeniowy pozwala na elastyczne dostosowanie systemu zasilania do potrzeb odbiorców oraz zwiększa efektywność przesyłania energii, minimalizując straty. W praktycznych zastosowaniach, takie transformatory są często używane w stacjach transformacyjnych dla dużych kompleksów przemysłowych oraz w sieciach dystrybucyjnych, gdzie różne napięcia są wymagane dla zasilania różnych urządzeń i instalacji. Zastosowanie transformatorów 3-uzwojeniowych jest zgodne z najlepszymi praktykami branżowymi, co zapewnia niezawodność i bezpieczeństwo w systemach elektroenergetycznych.
Wybór niewłaściwej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji poszczególnych urządzeń elektrycznych. Na przykład, dławik zwarciowy jest elementem stosowanym do ograniczania prądów zwarciowych w obwodach elektrycznych, ale nie jest to urządzenie, które może mieć uzwojenia transformatorowe. Dławiki są stosowane w układach zabezpieczeń, jednak nie pełnią funkcji transformatorów, które służą do zmiany poziomu napięcia energii elektrycznej. Z kolei generator synchroniczny, mimo że również może mieć uzwojenia, jest urządzeniem wytwarzającym energię, a nie urządzeniem do jej dystrybucji. Generatory synchroniczne przekształcają energię mechaniczną w energię elektryczną i działają na zupełnie innej zasadzie niż transformatory. Ponadto, w przypadku transformatora 2-uzwojeniowego, jego konstrukcja ogranicza go tylko do dwóch uzwojeń, co uniemożliwia efektywną dystrybucję energii na różnych poziomach napięcia. Takie niejasności mogą prowadzić do typowych błędów myślowych, gdzie niepełne zrozumienie roli i funkcji poszczególnych elementów w systemie elektroenergetycznym prowadzi do błędnych wniosków. Warto zawsze zwracać uwagę na szczegóły konstrukcyjne i funkcjonalne urządzeń, aby skutecznie aplikować teorię w praktyce.
