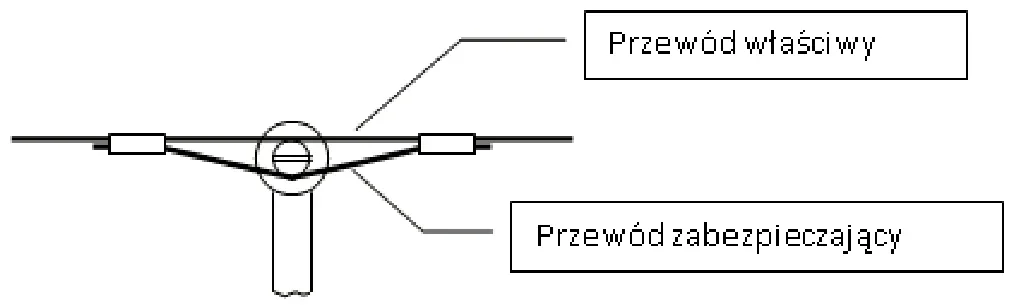

Na których słupach linii potrzeb nietrakcyjnych należy wykonywać przedstawione na rysunku zawieszenie bezpieczne przewodu na izolatorze stojącym, wymagane w określonych miejscach zgodnie z obostrzeniami 1 stopnia?
A. Krańcowych.
B. Odporowych.
C. Przelotowych.
D. Narożnych.
Pytanie z egzaminu CKE, styczeń 2016 (arkusz E.25-X-16.01).
Zawieszenie przewodu na izolatorze stojącym na słupach przelotowych to naprawdę kluczowa sprawa, jeśli mówimy o bezpieczeństwie linii nietrakcyjnych. Słupy przelotowe są zaprojektowane tak, żeby trzymać przewody na dłuższych odcinkach, więc to ma sens. W miejscach, gdzie są większe wymagania, to zawieszenie na izolatorze pomaga uchronić przewód przed opadnięciem, a także dba o to, by miał on odpowiednią geometrię. W przypadku zastosowań kolejowych, dobre zawieszenie przewodów na tych słupach zmniejsza ryzyko uszkodzeń i zwarć elektrycznych, co jest ważne dla działania systemów zasilania. Jak się trzymamy norm branżowych, to rozłożenie i zabezpieczenie przewodów ma kluczowe znaczenie dla tego, żeby instalacja była stabilna na dłuższą metę.
Słupy odporowe, narożne i krańcowe pełnią różne funkcje w linii nietrakcyjnej, więc nie są odpowiednie do zawieszenia przewodu na izolatorze stojącym. Słupy odporowe mają za zadanie wzmocnić konstrukcję, ale nie nadają się do długiego trzymania przewodów. Gdyby je używać w tym kontekście, to mogłoby to prowadzić do niestabilności, co zwiększa ryzyko awarii. Słupy narożne służą tam, gdzie linia zmienia kierunek, ale ich budowa nie pozwala na stabilne trzymanie przewodów. Często mylimy funkcje różnych typów słupów, co prowadzi do błędnych wniosków o ich zastosowaniu. A słupy krańcowe, które zamykają linię, też nie są dobre do tego, żeby utrzymać przewody na dłuższych odcinkach. Dlatego ważne jest, żeby zrozumieć specyfikacje i standardy, żeby nie narażać systemu energetycznego na problemy.
