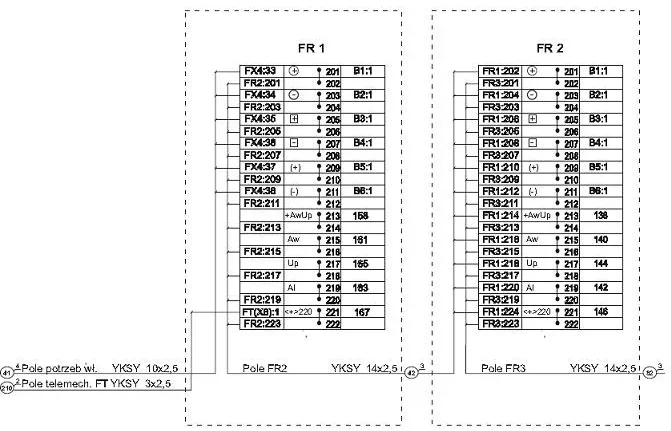

Na podstawie przedstawionego schematu montażowego określ, ile żył rezerwowych powinno pozostać po wykonaniu połączeń żył kabla zasilającego pole FR1 z pola potrzeb własnych.
A. 4 żyły
B. 1 żyła
C. 2 żyły
D. 3 żyły
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.25-X-17.06).
Poprawna odpowiedź to 4 żyły rezerwowe, co wynika z analizy schematu montażowego kabla YKSY 10x2,5. Z 10 żył kabel ten przeznaczony jest na różne połączenia w instalacjach elektrycznych. W omawianym przypadku 6 żył jest wykorzystywanych do połączeń między polem FR1 a polem potrzeb własnych, co zostawia 4 żyły jako rezerwowe. Utrzymanie rezerwowych żył jest kluczowe w kontekście projektowania instalacji elektrycznych, ponieważ zapewnia możliwość rozbudowy systemu lub naprawy w przyszłości bez konieczności wymiany całego kabla. Dobrą praktyką w branży jest przewidywanie zapotrzebowania na dodatkowe połączenia, co może być szczególnie ważne w dynamicznie zmieniających się warunkach. Dlatego prawidłowe określenie liczby żył rezerwowych jest nie tylko zgodne z normami, ale także zapewnia elastyczność i bezpieczeństwo w eksploatacji systemów elektrycznych.
Wybór niewłaściwej liczby żył rezerwowych często wynika z niepełnego zrozumienia schematu montażowego i stosowanych praktyk w projektowaniu instalacji elektrycznych. Na przykład, odpowiedzi wskazujące na mniejszą liczbę żył, takie jak 1 czy 2, mogą wynikać z błędnego założenia, że wszystkie dostępne żyły są wykorzystywane do aktualnych połączeń. Jednakże, w każdym projekcie instalacyjnym istnieje zalecenie pozostawienia pewnej ilości żył rezerwowych, które mogą być wykorzystane w przyszłości, co jest niezbędne w przypadku modyfikacji czy rozbudowy systemu. Ponadto, wybór 3 żył jako rezerwowych sugeruje, że cała instalacja została zrealizowana z minimalnym marginesem, co w dłuższej perspektywie może prowadzić do problemów związanych z brakiem elastyczności w dostosowywaniu systemu do nowych wymagań. Praktyka pokazuje, że odpowiednie przewidywanie potrzeb związanych z przyszłymi rozbudowami jest kluczowe dla zapewnienia nieprzerwanej funkcjonalności i bezpieczeństwa systemów elektrycznych. Właściwe planowanie oraz przestrzeganie norm i standardów branżowych są fundamentem skutecznych i trwałych instalacji.
