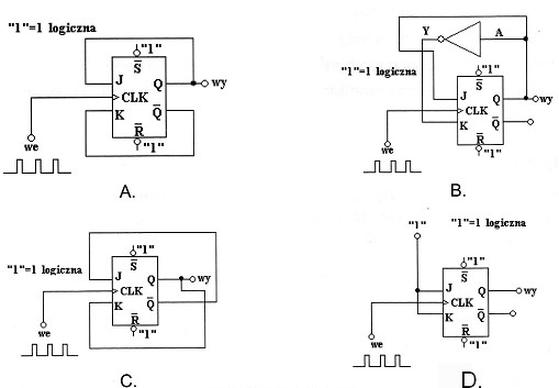

Który z układów pracy przerzutnika pełni funkcję "dwójki liczącej"?
Odpowiedź D jest poprawna, ponieważ przerzutnik JK w konfiguracji z połączonymi wejściami J i K działa jak licznik dwójkowy (modulo 2). Gdy oba wejścia są ustawione na stan wysoki (logiczną '1'), przerzutnik zmienia swój stan przy każdym zboczu zegara, co jest kluczową cechą liczników. Tego typu przerzutnik jest szeroko stosowany w cyfrowych systemach liczników, w tym w licznikach asynchronicznych i synchronicznych. Przykładem zastosowania przerzutnika JK jako liczby dwójkowej może być licznik binarny w układach cyfrowych, takich jak zegary, które muszą liczyć w czasie rzeczywistym. W branży elektronicznej ważne jest, aby umieć projektować układy, które wykorzystują przerzutniki w efektywny sposób, zgodnie z praktykami dobrego projektowania, co obejmuje zrozumienie ich działania i możliwości. Użycie przerzutników JK w konfiguracji licznika jest również zgodne z normami projektowymi w elektronice, co czyni je niezbędnym elementem w projektach cyfrowych.
Wybór innej odpowiedzi może wynikać z niezrozumienia, jak działają przerzutniki oraz ich funkcje w układach cyfrowych. Na przykład, niektóre osoby mogą sądzić, że przerzutnik D lub przerzutnik RS mógłby pełnić funkcję licznika. Jednak przerzutnik D działa w oparciu o zapamiętywanie stanu z wejścia D na zboczu sygnału zegarowego, co nie pozwala mu na cykliczne zmiany stanu, które są niezbędne w przypadku licznika. Przerzutnik RS z kolei to przerzutnik z asynchronicznymi wejściami, które mogą prowadzić do nieprzewidywalnych wyników, jeśli oba wejścia są aktywne jednocześnie. Te typowe pomyłki mogą wynikać z braku wiedzy na temat zasad działania poszczególnych przerzutników oraz ich odpowiednich zastosowań w projektach cyfrowych. Kluczowe jest zrozumienie, że przerzutnik JK z połączonymi wejściami J i K jest jedynym przerzutnikiem, który może funkcjonować jako licznik dwójkowy, co jest zasadne w kontekście projektowania układów cyfrowych zgodnych z aktualnymi standardami. Aby poprawić swoje zrozumienie tematu, warto przeanalizować różnice pomiędzy poszczególnymi typami przerzutników oraz ich zastosowania w praktyce.
