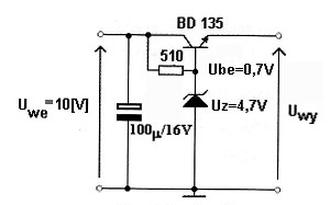

Napięcie wyjściowe w układzie przedstawionym na rysunku ma wartość 4,7 V przy napięciu wejściowym Uwe równym 10 V. Który element tego układu uległ uszkodzeniu?
Odpowiedź na to pytanie jest poprawna, ponieważ tranzystor BD135 odgrywa kluczową rolę w regulacji napięcia w analizowanym układzie. W idealnych warunkach napięcie wyjściowe powinno wynosić 5,4 V, co jest sumą napięcia diody Zenera (4,7 V) oraz spadku napięcia na złączu baza-emiter tranzystora (około 0,7 V). Napięcie wyjściowe wynoszące 4,7 V sugeruje, że tranzystor nie przewodzi, co może być spowodowane jego uszkodzeniem. W praktycznych zastosowaniach, tranzystory są często elementami wzmacniającymi lub przełączającymi, a ich awaria może prowadzić do całkowitego zablokowania funkcji układu. Dlatego ważne jest regularne monitorowanie stanu tych komponentów oraz ich wymiana w razie uszkodzenia, aby zapewnić stabilność i poprawne działanie obwodów elektronicznych. Zgodnie z dobrymi praktykami branżowymi, zaleca się stosowanie odpowiednich zabezpieczeń, takich jak bezpieczniki, które mogą chronić układ przed skutkami uszkodzenia tranzystora.
Wybór rezystora 510 Ohm, kondensatora 100 qF lub diody Zenera 4,7 V jako uszkodzonego elementu jest nietrafiony, ponieważ każdy z tych komponentów ma swoje specyficzne funkcje w układzie. Rezystor 510 Ohm pełni rolę ogranicznika prądu, a jego uszkodzenie prowadziłoby do niewłaściwego poziomu prądu w obwodzie, ale nie byłoby przyczyną obniżenia napięcia wyjściowego do 4,7 V. Uszkodzenie kondensatora 100 qF mogłoby prowadzić do zniekształceń w sygnale lub zakłóceń w pracy układu, ale nie obniżyłoby tak znacząco napięcia wyjściowego, które byłoby zależne od poprawnego działania tranzystora. Diody Zenera, natomiast, w typowych zastosowaniach stabilizujących napięcie, dostarczają określonego poziomu napięcia, więc błąd w tej odpowiedzi wynika z mylnego przekonania, że to ona mogłaby ulec uszkodzeniu. W rzeczywistości, niezależnie od stanu tych elementów, napięcie wyjściowe 4,7 V wskazuje na brak przewodzenia w tranzystorze BD135, co jest kluczowe do zrozumienia działania układu. Typowe błędy myślowe w takich przypadkach to ignorowanie zależności między elementami układu oraz nieznajomość roli, jaką odgrywają poszczególne komponenty w kontekście całości obwodu.
