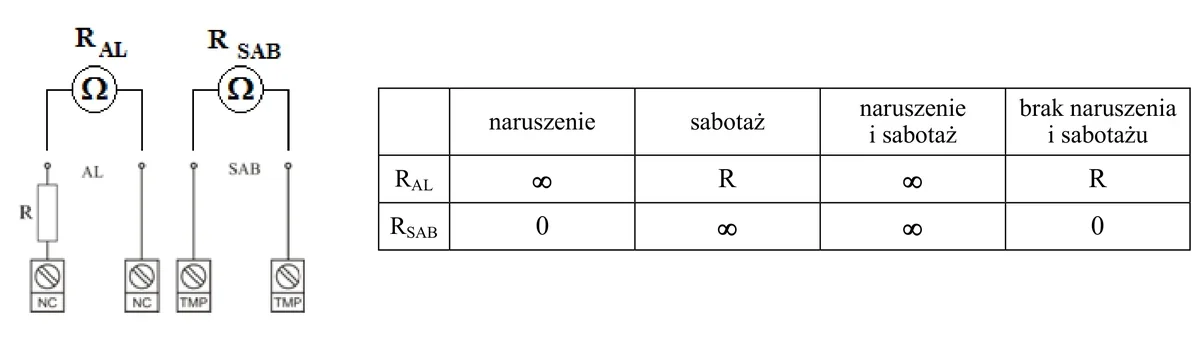

W tabeli przedstawiono wyniki pomiarów rezystancji dla obwodu alarmowego (AL) i sabotażowego (SAB) podłączonej do źródła zasilania (+12 V) czujki alarmowej wyposażonej w styki typu NC. Schemat układu pomiarowego przedstawia rysunek. Na podstawie wyników pomiarów można stwierdzić, że
A. styk alarmowy jest uszkodzony.
B. oba styki są uszkodzone.
C. styk sabotażowy jest uszkodzony.
D. oba styki są sprawne.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.06-SG-20.06).
Odpowiedź, że oba styki są sprawne, jest prawidłowa, ponieważ wyniki pomiarów rezystancji wskazują na brak uszkodzeń w układzie. W przypadku styków typu NC (normalnie zamkniętych) ich rezystancja w stanie nieaktywnym powinna być niska, co jest zgodne z obserwowanymi wartościami w pomiarach. Na przykład, jeżeli styk alarmowy byłby uszkodzony, jego rezystancja RAL powinna wynosić wartość nieskończoną, co oznaczałoby przerwanie obwodu. Podobnie, uszkodzenie styku sabotażowego skutkowałoby nieskończoną rezystancją RSAB. W analizowanej tabeli jednak zarówno RAL, jak i RSAB mają wartości, które potwierdzają ich pełną funkcjonalność. W praktyce, sprawne styki są kluczowe dla niezawodności systemu alarmowego, ponieważ ich uszkodzenie może prowadzić do fałszywych alarmów lub braku reakcji na rzeczywiste zagrożenie. Warto pamiętać, że regularne testowanie oraz konserwacja takich systemów zgodnie z normami branżowymi zapewnia ich długowieczność i efektywność działania.
Stwierdzenie, że oba styki są uszkodzone, jest błędne, ponieważ opiera się na nieprawidłowym rozumieniu zasad działania obwodów alarmowych. W systemach opartych na styku NC, obwód jest normalnie zamknięty i powinien wykazywać niską rezystancję w stanie nieaktywnym. Gdyby oba styki były uszkodzone, to rezystancje RAL i RSAB powinny wskazywać wartości nieskończone, co nie jest zgodne z danymi pomiarowymi. Ponadto, stwierdzenie, że jeden z styków jest uszkodzony, np. alarmowy lub sabotażowy, wymagałoby wykazania, że jego rezystancja jest nieskończona lub znacznie wyższa od normy. W rzeczywistości, pomiary pokazują, że obydwa styki działają prawidłowo, co eliminuje możliwość ich uszkodzenia. Typowe błędy myślowe prowadzące do takich konkluzji obejmują brak zrozumienia, jak działa rezystancja w kontekście styków NC oraz pomijanie kluczowych danych z pomiarów, które jasno wskazują na ich funkcjonalność. Aby poprawić swoje zrozumienie tej tematyki, ważne jest zapoznanie się z dokumentacją techniczną urządzeń oraz zasadami działania systemów alarmowych, aby właściwie interpretować wyniki pomiarów i odpowiednio diagnozować ewentualne usterki.
