Który rysunek przedstawia schemat biernego filtru dolnoprzepustowego RC?

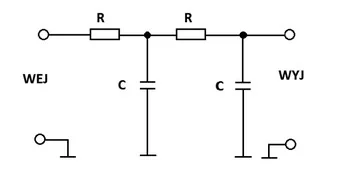

Rysunek A przedstawia schemat biernego filtru dolnoprzepustowego RC, który jest podstawowym układem elektronicznym wykorzystywanym w wielu aplikacjach inżynieryjnych. W skład tego filtru wchodzą rezystor (R) oraz kondensator (C) połączone szeregowo, co pozwala na obniżenie amplitudy sygnału o wysokich częstotliwościach, jednocześnie przepuszczając sygnały o niskich częstotliwościach. Wyjście sygnału jest pobierane z punktu, w którym rezystor i kondensator są połączone, co jest kluczowe dla działania filtru. Taki układ znajduje zastosowanie w wielu dziedzinach, takich jak audio, gdzie może być używany do redukcji szumów, czy w telekomunikacji, gdzie filtry dolnoprzepustowe pomagają eliminować niepożądane sygnały o wyższych częstotliwościach. Znajomość tego schematu oraz jego zastosowania jest istotna dla inżynierów pracujących z elektroniką i systemami komunikacyjnymi, a także dla osób zajmujących się projektowaniem układów analogowych.

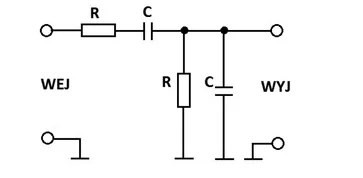

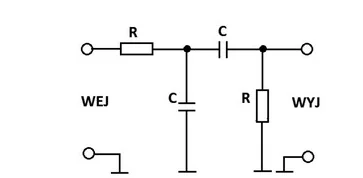

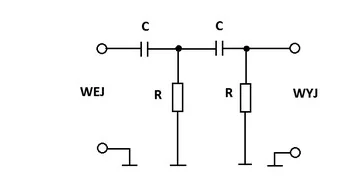

Niepoprawna odpowiedź może wynikać z typowych nieporozumień dotyczących działania filtrów dolnoprzepustowych. Rysunki B, C i D mogą przedstawiać różne układy, które nie są zgodne z zasadami budowy biernych filtrów dolnoprzepustowych. Na przykład, rysunek B mógłby przedstawiać filtr aktywny lub inny układ, w którym zastosowane komponenty są połączone w sposób, który nie spełnia wymagań dla układu RC. Tego rodzaju pomyłki są częste, gdyż wiele osób myli pasywne i aktywne elementy w obwodach elektronicznych. Należy pamiętać, że w filtrze dolnoprzepustowym sygnał wyjściowy jest regulowany przez połączenie rezystora z kondensatorem, a nie przez inne układy, które mogą wprowadzać dodatkowe komponenty lub zmieniać kierunek sygnału. Błędne podejście do rozumienia schematów może prowadzić do błędnych wniosków, że każdy układ z kondensatorem i rezystorem jest filtrem dolnoprzepustowym. Kluczowe jest zrozumienie funkcji i połączenia tych elementów, aby poprawnie identyfikować działanie filtrów. W praktyce, zrozumienie, jak różne układy wpływają na sygnał, pozwala uniknąć kosztownych błędów w projektach inżynieryjnych, a także umożliwia skuteczniejsze projektowanie systemów elektronicznych zgodnych z normami branżowymi.
