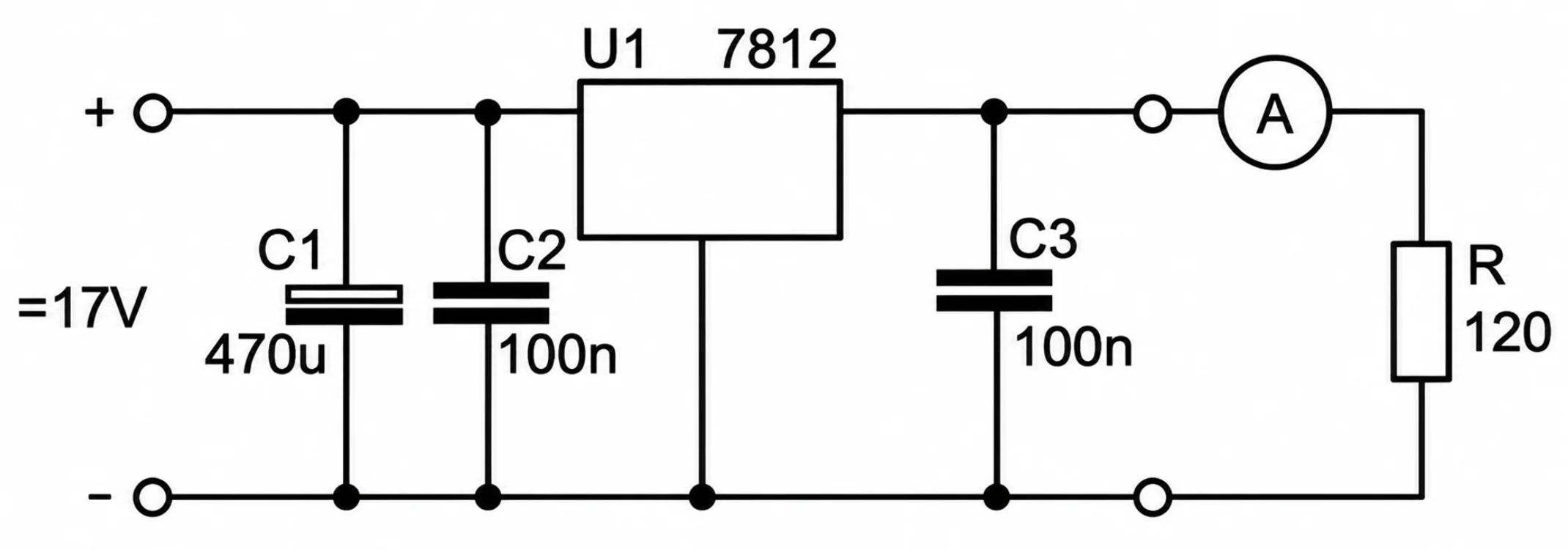

Który zakres pomiarowy należy ustawić na amperomierzu do pomiaru natężenia prądu w układzie przedstawionym na schemacie?
Wybór zakresu DC 0-200 mA na amperomierzu to dobry krok. W tym układzie mamy napięcie stałe z stabilizatora 7812, więc to ma sens. Z prawa Ohma wiemy, że natężenie prądu można obliczyć, dzieląc napięcie przez opór, co w tym przypadku daje 100 mA (12V / 120Ω). Zakres 0-200 mA dobrze sprawdzi się, bo zapewnia odpowiednią dokładność pomiaru, a przy tym chroni sprzęt przed uszkodzeniem – amperomierz nie przekroczy swojego maksymalnego zakresu, co jest istotne. W praktyce dobór zakresu to kluczowy aspekt, żeby pomiary były dokładne i można na nich polegać. No i pamiętaj o zasadach bezpieczeństwa, unikaj pomiarów w zbyt wysokich zakresach, bo to może uszkodzić sprzęt. W elektryce trzeba tego pilnować, zarówno dla dokładności, jak i bezpieczeństwa całych systemów elektrycznych.
Wybór niewłaściwego zakresu pomiarowego może prowadzić do różnych problemów, a nawet uszkodzeń sprzętu. Na przykład, jeśli wybierzesz zakres AC 0-200 mA dla układu z napięciem stałym, to amperomierz nie poradzi sobie z tym sygnałem stałym i wyniki będą zafałszowane. Prąd stały (DC) różni się od prądu zmiennego (AC), więc ważne jest, żeby dobierać odpowiednie zakresy do rodzaju prądu. Zakładając, że amperomierz może zmierzyć prąd stały w zakresie AC 0-1 A, robisz błąd, szczególnie w układach ze stabilizatorami napięcia, jak 7812. To może prowadzić do błędnych interpretacji źródła zasilania. Używanie niewłaściwych zakresów zwiększa ryzyko uszkodzenia urządzeń i może być niebezpieczne dla użytkownika. Kluczowe jest, żeby dla układów z napięciem stałym korzystać z zakresów DC – to zapewnia dokładność i bezpieczeństwo pomiarów. Jeśli się tego nie przestrzega, to można źle zaprojektować systemy elektryczne i potem mieć kłopoty z ich działaniem.
