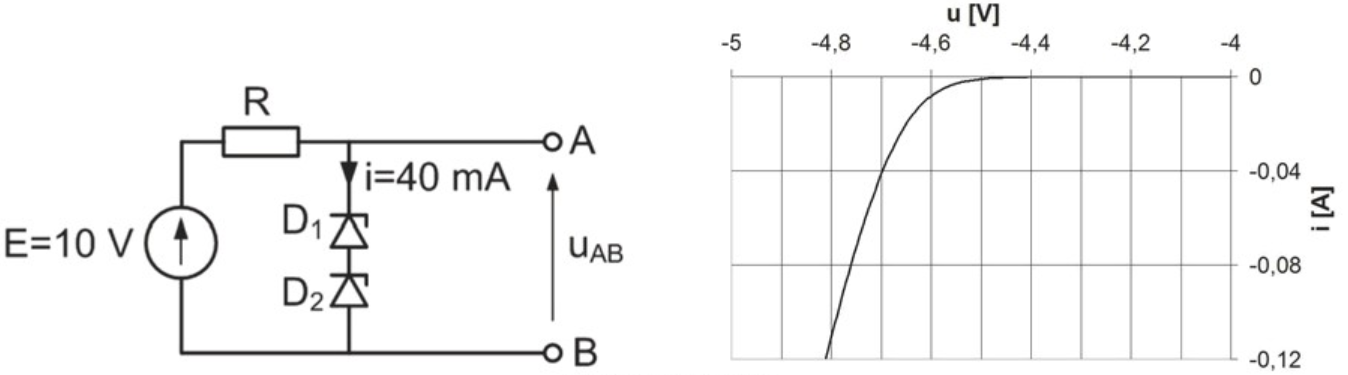

Na rysunkach pokazano schemat ideowy układu stabilizatora napięcia zawierającego dwie identyczne diody Zenera D1 i D2 oraz charakterystykę statyczną diod. Jaka jest wartość napięcia UAB, jeżeli przez diody płynie prąd wsteczny o wartości 40 mA?
Poprawna odpowiedź to 9,4 V, co jest wynikiem analizy charakterystyki statycznej diod Zenera D1 i D2. Dla prądu wstecznego 40 mA, napięcie na każdej diodzie wynosi około 4,7 V. Ponieważ diody są połączone szeregowo, całkowite napięcie U<sub>AB</sub> jest sumą napięć na obu diodach, co daje 4,7 V + 4,7 V = 9,4 V. Dioda Zenera jest powszechnie stosowana w układach stabilizacji napięcia, gdzie utrzymuje stały poziom napięcia niezależnie od zmian obciążenia. Przykładem zastosowania diod Zenera może być zasilacz stabilizowany, w którym dioda Zenera chroni układ przed nadmiernym napięciem. Dlatego zrozumienie działania diod Zenera i umiejętność interpretacji ich charakterystyk jest kluczowe w projektowaniu i implementacji rozwiązań elektronicznych, które muszą zapewniać stabilność i bezpieczeństwo operacyjne.
Wybierając inną wartość napięcia, pojawiają się istotne błędy w zrozumieniu działania diod Zenera. Dioda Zenera w trybie zaporowym działa jako regulator napięcia, a jej charakterystyka statyczna jasno wskazuje, w jakim zakresie prąd wsteczny wpływa na napięcie. W przypadku prądu wstecznego o wartości 40 mA, napięcie na diodzie Zenera nie może być niższe niż 4,7 V, ponieważ to jest minimalna wartość dla tego prądu na podstawie charakterystyki. Wybór wartości 4,4 V ignoruje zasadniczą cechę działania diod Zenera, a także może prowadzić do błędnych wniosków dotyczących projektowania układów. Napięcie 5 V również jest zbyt niskie, ponieważ nie odpowiada rzeczywistej charakterystyce diod przy podanym prądzie. Z kolei wartość 1,4 V jest całkowicie nieadekwatna, ponieważ dioda nie osiągnie stabilizacji tego napięcia w trybie Zenera przy prądzie 40 mA. Częstym błędem jest zakładanie, że napięcie na diodzie może być niższe, co prowadzi do nieefektywnego projektowania układów elektronicznych. Stabilizatory napięcia z diodami Zenera muszą być zaprojektowane z uwzględnieniem całego zakresu charakterystyki diod, aby zapewnić stabilność i niezawodność działania układu.
