Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych

Zawód: Technik elektronik

Kategorie: Elementy elektroniczne Układy elektroniczne

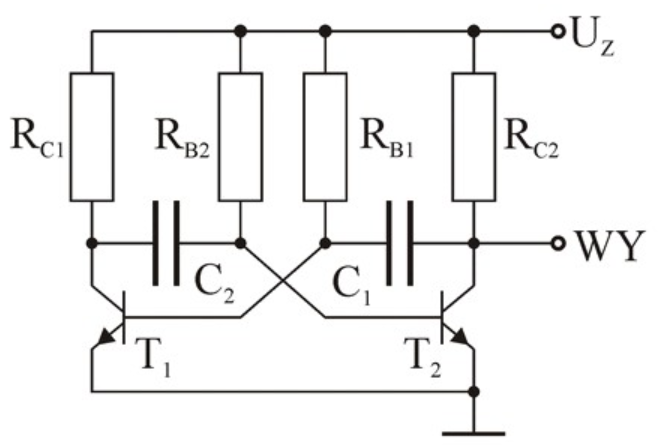

Na rysunku przedstawiono schemat multiwibratora

Ilustracja do pytania z kwalifikacji ELM.05
Schemat, który przedstawia multiwibrator astabilny, jest układem o fundamentalnym znaczeniu w elektronice cyfrowej. Generuje on sygnał prostokątny, który jest istotny w różnych zastosowaniach, takich jak generatory zegarowe, modyfikatory sygnałów i układy synchronizacyjne. Multiwibrator astabilny nie wymaga zewnętrznego sygnału zegarowego do działania, ponieważ automatycznie przechodzi pomiędzy dwoma stanami niestabilnymi, co pozwala na ciągłe generowanie impulsów. Przykładem zastosowania multiwibratora astabilnego jest generowanie sygnałów dla układów czasowych w aplikacjach takich jak migające diody LED, gdzie kontrola czasowa jest kluczowa. W kontekście standardów branżowych, multiwibratory astabilne są szeroko stosowane w układach TTL (Transistor-Transistor Logic) oraz CMOS (Complementary Metal-Oxide-Semiconductor), co potwierdza ich znaczenie i wszechstronność w projektowaniu układów elektronicznych.
Wybór odpowiedzi dotyczącej multiwibratora bistabilnego, trój stabilnego lub monostabilnego pokazuje nieporozumienie w zakresie zasad działania różnych typów multiwibratorów. Multiwibrator bistabilny jest układem, który posiada dwa stabilne stany, w które może być przełączany za pomocą sygnałów zewnętrznych. Oznacza to, że do jego działania potrzebne są impulsy, które zmieniają jego stan, co jest fundamentalnie różne od działania multiwibratora astabilnego, który działa niezależnie od zewnętrznych wskazówek. Multiwibrator monostabilny, z kolei, generuje pojedynczy impuls o określonym czasie trwania po otrzymaniu sygnału wyzwalającego, co również różni się od ciągłego generowania sygnału prostokątnego w układzie astabilnym. Natomiast koncepcja trój stabilnego multiwibratora jest w rzeczywistości błędna, jako że w praktyce układy tego typu nie istnieją. Typowe błędy myślowe w tej kwestii często wynikają z niepełnego zrozumienia podstawowych zasad działania tych układów. Ważne jest, aby dokładnie poznać różnice między tymi układami i zrozumieć, w jaki sposób każdy z nich znajduje zastosowanie w różnych scenariuszach, co jest kluczowe dla skutecznego projektowania i analizy układów elektronicznych.
