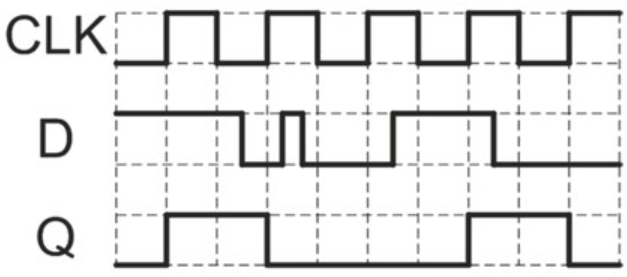

Na wykresach pokazano czasowe przebiegi sygnałów logicznych zarejestrowanych na: wejściu zegarowym CLK, wejściu informacyjnym D oraz wyjściu Q przerzutnika typu D. Przerzutnik ten jest wyzwalany
Odpowiedzi
Informacja zwrotna
Przerzutnik typu D jest jednym z podstawowych elementów cyfrowych w systemach cyfrowych, a jego zachowanie jest ściśle związane z sygnałem zegarowym CLK. Zgodnie z najlepszymi praktykami w projektowaniu układów cyfrowych, przerzutnik D wyzwala swoją zmianę stanu na wyjściu Q w momencie, gdy sygnał zegarowy CLK przechodzi ze stanu niskiego do wysokiego, co nazywane jest zboczem narastającym. Taki mechanizm zapewnia synchronizację operacji w systemach cyfrowych, co jest kluczowe w aplikacjach takich jak rejestracja danych, liczników czy stanów maszyn stanowych. W praktyce oznacza to, że przerzutnik D może być wykorzystywany do zapisywania informacji na podstawie momentu, w którym sygnał zegarowy osiąga stan wysoki. Przykładowo, gdy przerzutnik D jest częścią większego systemu, takiego jak układ przesuwający (shift register), ważne jest, aby zmiana stanu była dokładnie zsynchronizowana z sygnałem zegarowym, co pozwala na poprawne przesuwanie bitów przez układ. Użycie przerzutników D w synchronizacji sygnałów a także w tworzeniu rejestrów i liczników to standardowa praktyka, która znajduje zastosowanie w wielu nowoczesnych projektach elektronicznych.
Wybór odpowiedzi dotyczących poziomów sygnału zegarowego bądź zbocza opadającego może wynikać z nieporozumień dotyczących sposobu działania przerzutników D. Przerzutnik D jest zaprojektowany tak, aby reagować na konkretny moment zmiany sygnału zegarowego, a nie na poziom sygnału. Wyzwalanie na poziomie wysokim oznaczałoby, że przerzutnik zmienia stan w dowolnym momencie, gdy sygnał zegarowy jest na poziomie wysokim, co wprowadzałoby niepożądane fluktuacje oraz utrudnienia w synchronizacji działania systemu. Podobnie, poziom niski nie jest powiązany z wyzwalaniem stanu przerzutnika, ponieważ przerzutnik D nie jest zaprojektowany do rejestrowania danych w tym stanie. Zbocze opadające, analogicznie, oznaczałoby, że przerzutnik reaguje na spadek sygnału, co jest przeciwieństwem założenia funkcjonalnego przerzutnika D. Te nieporozumienia mogą prowadzić do błędnych koncepcji dotyczących wykorzystania przerzutników w układach cyfrowych oraz ich roli w procesach synchronizacji, co jest kluczowe w inżynierii systemów cyfrowych. W praktyce, zrozumienie tych zasad jest podstawą projektowania stabilnych i niezawodnych układów logicznych w elektronice.
