ELM.05Pytanie 41
Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

Na rysunku pokazano widok układu scalonego w obudowie DIP-8. Zgodnie z zasadą numeracji wyprowadzeń tego układu na rysunku strzałką zaznaczono wyprowadzenie numer

Ilustracja do pytania 1
A. 1
B. 8
C. 4
D. 5
ELM.05Pytanie 44
Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Sieci i komunikacja

Najczęściej wykorzystywany do tworzenia sieci komputerowej LAN przewód UTP skrętka jest zbudowany z

A. trzech par żył w przewodzie
B. dwóch par żył w przewodzie
C. czterech par żył w przewodzie
D. jednej pary żył w przewodzie
ELM.05Pytanie 46
Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Bezpieczeństwo i eksploatacja

Do zasilania urządzenia, którego dane techniczne podano w ramce, należy zastosować zasilacz o parametrach:

Dane techniczne:
  • zasilanie nominalne: 19 V/DC
  • pobór prądu: 3 A
  • zakres temperatur: od -20°C do +70°C
  • wilgotność względna bez kondensacji 5÷95%
  • wymiary: 160 x 46 x 19 mm
  • obudowa w wersji natynkowej IP55
  • wtyk 1.7/5.5

A. 19 V, 2,15 A
B. 24 V, 3,42 A
C. 19 V, 3,42 A
D. 12 V, 3,00 A
ELM.05Pytanie 47
Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

Po podaniu na wejście przedstawionego układu napięcia o przebiegu trójkątnym otrzyma się na wyjściu napięcie o przebiegu

Ilustracja do pytania 7
A. piłokształtnym.
B. trójkątnym.
C. prostokątnym.
D. sinusoidalnym.
ELM.05Pytanie 48
Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne Pomiary i narzędzia

W układzie pokazanym na rysunku zmierzono wartości napięć: U1=U2=U3= 12 V. Wyniki pomiarów świadczą, że

Ilustracja do pytania 8
A. uszkodzony jest tranzystor T.
B. wszystkie elementy działają poprawnie.
C. uszkodzony jest przekaźnik PK.
D. uszkodzony jest rezystor R.
ELM.05Pytanie 54
Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

Dołączenie obciążenia R do przedstawionego na rysunku dzielnika napięcia

Ilustracja do pytania 14
A. spowoduje spadek napięcia na rezystorze R2
B. nie zmieni wartości napięcia na R2
C. spowoduje wzrost lub spadek napięcia na rezystorze R2, zależnie od wartości R
D. spowoduje wzrost napięcia na rezystorze R2
ELM.05Pytanie 55
Eksploatacja urządzeń elektro…

Kategorie: Układy elektroniczne Pomiary i narzędzia

Oblicz amplitudę sygnału wyjściowego generatora o częstotliwości 100 Hz, jeśli woltomierz elektromagnetyczny zmierzył napięcie 8 V?

A. 9,8 V
B. 22,1 V
C. 5,6 V
D. 11,3 V
ELM.05Pytanie 57
Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

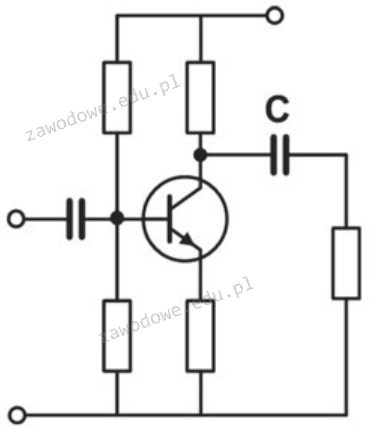

Którą właściwość posiada wzmacniacz tranzystorowy przedstawiony na rysunku?

Ilustracja do pytania 17
A. Średnia rezystancja wyjściowa tego wzmacniacza wynosi około 10 k?
B. Sygnał wyjściowy jest odwrócony o 180° w stosunku do sygnału wejściowego.
C. Średnia rezystancja wejściowa tego wzmacniacza wynosi około 100 k?
D. Wzmocnienie napięciowe tego układu wynosi około 10 V/V
ELM.05Pytanie 58
Eksploatacja urządzeń elektro…

Kategorie: Systemy i instalacje Bezpieczeństwo i eksploatacja

Modyfikacja szerokości kąta widzenia w kamerze CCTV to proces polegający na

A. wymianie kopułki kamery
B. regulacji ustawień pokrętłem SCREEN
C. zmianie miejsca umiejscowienia kamery
D. regulacji ustawień za pomocą pokrętła FOCUS
ELM.05Pytanie 63
Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

Na rysunku pokazano czasowe przebiegi sygnałów logicznych zarejestrowanych na wejściu zegarowym CLK, wejściu informacyjnym D oraz wyjściu Q przerzutnika typu D. Przerzutnik ten jest wyzwalany

Ilustracja do pytania 23
A. poziomem niskim sygnału zegarowego.
B. zboczem opadającym sygnału zegarowego.
C. poziomem wysokim sygnału zegarowego.
D. zboczem narastającym sygnału zegarowego.
ELM.05Pytanie 64
Eksploatacja urządzeń elektro…

Kategorie: Pomiary i narzędzia Systemy i instalacje

Podczas konserwacji systemu telewizyjnego trzeba zweryfikować jakość sygnału w gniazdkach abonenckich. W związku z tym, w gniazdku abonenckim należy przeprowadzić pomiar

A. natężenia prądu (I)
B. mocy czynnej (P)
C. współczynnika zawartości harmonicznych (THD)
D. współczynnika błędnych bitów (BER)
ELM.05Pytanie 65
Eksploatacja urządzeń elektro…

Kategorie: Pomiary i narzędzia Systemy i instalacje Bezpieczeństwo i eksploatacja

Podczas pomiaru poziomu sygnału telewizji DVB-T w gnieździe abonenckim zbiorczej instalacji antenowej uzyskano wartość 26 dB µV. Zmierzony sygnał

A. przekracza dopuszczalną wartość maksymalną
B. wymaga zastosowania filtra zakłóceń w instalacji
C. wymaga zastosowania wzmacniacza w instalacji
D. umożliwia prawidłowy odbiór
ELM.05Pytanie 72
Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Pomiary i narzędzia Montaż i naprawa

Podczas fachowej wymiany uszkodzonego układu scalonego SMD – kontrolera przetwornicy impulsowej w odbiorniku TV – powinno się zastosować

A. stację lutowniczą grzałkową
B. lutownicę transformatorową
C. stację na gorące powietrze
D. lutownicę gazową
ELM.05Pytanie 73
Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne

W przekształtniku DC/DC typu "buck" (układ obniżający napięcie stałe), pracującym przy częstotliwości f=10 kHz (o okresie T), w którym wartość średnia napięcia wyjściowego Uo=5 V, zaś napięcie wejściowe UD=10 V, czas impulsu ti powinien wynosić

UO = UD ti⁄T

A. 50 μs
B. 100 μs
C. 75 μs
D. 25 μs
ELM.05Pytanie 77
Eksploatacja urządzeń elektro…

Kategorie: Układy elektroniczne Sieci i komunikacja

Jaką rolę pełni program debugger?

A. Konwertuje kod napisany w jednym języku na odpowiednik w innym języku
B. Umożliwia uruchomienie programu i identyfikację błędów w nim
C. Generuje kod maszynowy na podstawie kodu źródłowego
D. Przekształca funkcję logiczną w układ funkcjonalny
ELM.05Pytanie 79
Eksploatacja urządzeń elektro…

Kategorie: Elementy elektroniczne Układy elektroniczne Pomiary i narzędzia

W układzie prostownika pokazanym na rysunku przeprowadzono pomiary czasowych przebiegów napięcia u1(t) oraz u2(t). Na tej podstawie można stwierdzić uszkodzenie polegające na

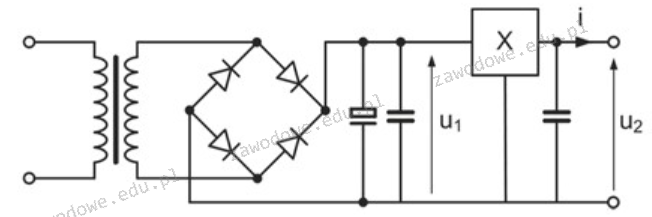

Ilustracja do pytania 39
A. zwarciu diody D3
B. rozwarciu diody D3
C. zwarciu diody D2
D. rozwarciu diody Di
