ELM.05 Pytanie 81

Eksploatacja urządzeń elektro…

Która z wymienionych cech nie opisuje właściwości idealnego wzmacniacza operacyjnego?

A. Nieskończenie szerokie pasmo przenoszenia.

B. Nieskończenie duża rezystancja wejściowa.

C. Nieskończenie duża rezystancja wyjściowa.

D. Nieskończenie duże różnicowe wzmocnienie napięciowe.

ELM.05 Pytanie 82

Eksploatacja urządzeń elektro…

Układ do pomiaru rezystancji metoda techniczną z poprawnie mierzonym prądem jest przedstawiony na rysunku

A. A.

B. C.

C. D.

D. B.

ELM.05 Pytanie 83

Eksploatacja urządzeń elektro…

W jakim układzie pracują tranzystory przedstawione na rysunku?

A. Różnicowym.

B. Darlingtona.

C. Wspólnego emitera.

D. Przeciwsobnym.

ELM.05 Pytanie 84

Eksploatacja urządzeń elektro…

Na schemacie ideowym odbiornika superheterodynowego pracującego z modulacją AM blok 4 pełni funkcję:

A. wzmacniacza pośredniej częstotliwości.

B. wzmacniacza niskich częstotliwości.

C. mieszacza.

D. heterodyny.

ELM.05 Pytanie 85

Eksploatacja urządzeń elektro…

Przestawione gniazdo służy do podłączenia przewodu zakończonego wtykiem w standardzie

A. USB

B. D-Sub

C. HDMI

D. FireWire

ELM.05 Pytanie 86

Eksploatacja urządzeń elektro…

Na wykresach pokazano czasowe przebiegi sygnałów logicznych zarejestrowanych na: wejściu zegarowym CLK, wejściu informacyjnym D oraz wyjściu Q przerzutnika typu D. Przerzutnik ten jest wyzwalany

A. poziomem niskim sygnału zegarowego.

B. poziomem wysokim sygnału zegarowego.

C. zboczem opadającym sygnału zegarowego.

D. zboczem narastającym sygnału zegarowego.

ELM.05 Pytanie 87

Eksploatacja urządzeń elektro…

W celu obserwacji na ekranie oscyloskopu składowej zmiennej napięcia z pominięciem składowej stałej zaznaczony na rysunku przełącznik powinien być ustawiony w pozycji

A. GND

B. DC i GND

C. DC

D. AC

ELM.05 Pytanie 88

Eksploatacja urządzeń elektro…

Na rysunkach pokazano schemat ideowy układu stabilizatora napięcia zawierającego dwie identyczne diody Zenera D1 i D2 oraz charakterystykę statyczną diod. Jaka jest wartość napięcia U_AB, jeżeli przez diody płynie prąd wsteczny o wartości 40 mA?

A. 5 V

B. 4,4 V

C. 1,4 V

D. 9,4 V

ELM.05 Pytanie 89

Eksploatacja urządzeń elektro…

W celu zwiększenia częstotliwości sygnału wyjściowego, przy zachowaniu współczynnika wypełnienia, należy zmniejszyć wartość

A. kondensatora Cp

B. kondensatora C

C. rezystora R1

D. rezystora R2

ELM.05 Pytanie 90

Eksploatacja urządzeń elektro…

We wzmacniaczu mocy pracującym w klasie A przez element aktywny tego wzmacniacza (tranzystor) prąd płynie przez czas

A. równy pełnemu okresowi sygnału sterującego.

B. krótszy niż pełen okres, ale dłuższy niż pół okresu sygnału sterującego.

C. krótszy niż pół okresu sygnału sterującego.

D. równy połowie okresu sygnału sterującego.

ELM.05 Pytanie 91

Eksploatacja urządzeń elektro…

Sonda do badania poziomów logicznych układów cyfrowych jest pokazana na rysunku

A. B.

B. C.

C. A.

D. D.

ELM.05 Pytanie 92

Eksploatacja urządzeń elektro…

Wartość pojemności kondensatora przedstawionego na rysunku wynosi

A. 100 μF

B. 100 μF

C. 250 μF

D. 1 μF

ELM.05 Pytanie 93

Eksploatacja urządzeń elektro…

Na schemacie blokowym zasilacza UPS blok oznaczony symbolem X stanowi

A. tłumik.

B. przetwornicę DC/AC.

C. filtr małej częstotliwości.

D. przetwornicę DC/DC.

ELM.05 Pytanie 94

Eksploatacja urządzeń elektro…

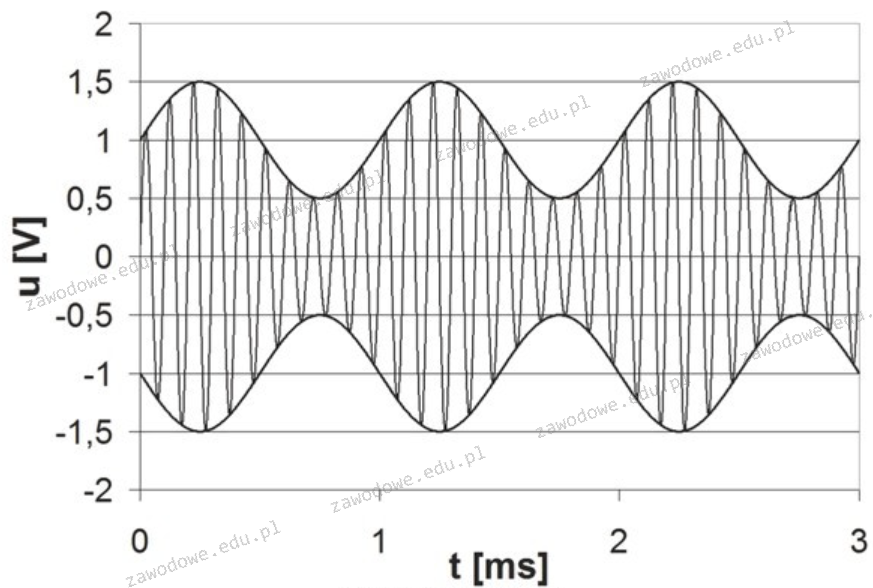

Na rysunku pokazano widok sygnału zmodulowanego amplitudowo, przy czym amplituda sygnału nośnego Un = 1 V. Wartość współczynnika głębokości modulacji wynosi

A. 1/3

B. 3/2

C. 1/2

D. 1

ELM.05 Pytanie 95

Eksploatacja urządzeń elektro…

Tranzystor NPN, którego współczynnik wzmocnienia prądowego P = 50, pracuje w układzie pokazanym na rysunku. Jaka jest wartość napięcia kolektor-emiter tego tranzystora?

A. UCE=5 V

B. UCE=2,5 V

C. UCE=9,5 V

D. UCE=0 V

ELM.05 Pytanie 96

Eksploatacja urządzeń elektro…

Tranzystor pracuje w układzie wspólnego emitera. Podstawowym zadaniem zaznaczonego na rysunku kondensatora C w tym układzie jest

A. realizacja pętli ujemnego sprzężenia zwrotnego.

B. ograniczenie od góry pasma przenoszenia układu.

C. minimalizacja wpływu tętnień napięcia zasilającego.

D. odseparowanie składowej stałej napięcia wyjściowego.

ELM.05 Pytanie 97

Eksploatacja urządzeń elektro…

Na rysunku pokazano zmierzoną statyczną charakterystykę przejściową bramki logicznej NAND w układzie inwertera. Z rysunku można odczytać, że zakres napięć wejściowych bramki traktowanych jako wysoki poziom logiczny na wejściu wynosi w przybliżeniu

A. od 2 V do 5 V

B. od 0 V do 0,5 V

C. od 0 V do 2 V

D. od 0,5 V do 4 V

ELM.05 Pytanie 98

Eksploatacja urządzeń elektro…

Na ekranie oscyloskopu zaobserwowano pokazany na rysunku czasowy przebieg napięcia. Jaka jest szybkość narastania napięcia?

A. 4 V

B. 4 V/ms

C. 1 ms

D. 4 mV/s

ELM.05 Pytanie 99

Eksploatacja urządzeń elektro…

Na rysunku pokazano schemat ideowy zasilacza stabilizowanego, w którym uszkodzeniu uległ stabilizator napięcia zaznaczony symbolem X. Ze względu na uszkodzenie obudowy stabilizatora nie jest możliwa identyfikacja jego oznaczeń. Zgodnie z instrukcją serwisową zasilacza wartości zaznaczonych na rysunku napięć i prądów są następujące: U1 = 20 V, U2= 15 V, I = 1,8 A. W tabeli wymieniono listę dostępnych zamienników stabilizatora wraz z wartościami wybranych parametrów elektrycznych. Jako zamiennik należy użyć stabilizatora oznaczonego symbolem

A. LM78M15

B. LM79L15

C. LM78S15

D. LM7805

ELM.05 Pytanie 100

Eksploatacja urządzeń elektro…

W układzie prostownika pokazanym na rysunku przeprowadzono pomiary czasowych przebiegów napięcia u₁(t) oraz u₂(t). Na tej podstawie można stwierdzić uszkodzenie polegające na

A. rozwarciu diody Di

B. zwarciu diody D3

C. rozwarciu diody D3

D. zwarciu diody D2

ELM.05 Pytanie 101

Eksploatacja urządzeń elektro…

W układzie przedstawionym na rysunku zadaniem diod Di i D2 jest zabezpieczenie wzmacniacza operacyjnego przed

A. odwrotnym podłączeniem napięcia zasilania.

B. zwarciem napięcia zasilającego do masy.

C. przekroczeniem wartości prądu zasilającego wzmacniacz.

D. przepięciami pochodzącymi od strony zasilania.

ELM.05 Pytanie 102

Eksploatacja urządzeń elektro…

Jaka jest wartość mocy traconej w stabilizatorze napięcia pracującym z prądem o wartości I = 1,8 A oraz z napięciami o wartościach U1= 20 V i U2= 15 V?

A. 1,8 W

B. 15 W

C. 27 W

D. 9 W

ELM.05 Pytanie 103

Eksploatacja urządzeń elektro…

Liczba 364 zapisana w systemie dziesiętnym po dokonaniu konwersji na kod BCD (ang. Binary-Coded Decimal) będzie miała postać

A. 16C

B. 1101100

C. B3C6D4

D. 0011 0110 0100

ELM.05 Pytanie 104

Eksploatacja urządzeń elektro…

W celu odkręcenia śrub mocujących obudowę urządzenia pokazanego na rysunku należy użyć wkrętaka:

A. krzyżakowego.

B. imbusowego.

C. typu torx.

D. płaskiego.

ELM.05 Pytanie 105

Eksploatacja urządzeń elektro…

Jaki jest rozmiar binarny adresu IP zapisany w formacie protokołu IPv4?

A. 16 bitów.

B. 8 bitów.

C. 32 bity.

D. 12 bitów.

ELM.05 Pytanie 106

Eksploatacja urządzeń elektro…

Przewód skrętka stosowany w sieci LAN jest zakończony dwoma wtykami w standardzie RJ-45. Na czym polega tzw. krosowanie tego przewodu przy łączeniu wybranych urządzeń w sieci?

A. Na uziemieniu ekranu skrętki.

B. Na odpowiedniej zamianie kolejności ułożenia żył skrętki w jednym wtyku RJ-45 w stosunku do drugiego wtyku.

C. Na zapewnieniu takiej samej kolejności ułożenia żył skrętki w obu wtykach RJ-45.

D. Na zastosowaniu osobnych ekranów dla poszczególnych żył skrętki.

ELM.05 Pytanie 107

Eksploatacja urządzeń elektro…

Niebieska dioda LED o katalogowej wartości napięcia przewodzenia UD= 2 V i dopuszczalnej wartości prądu przewodzenia I_D= 15 mA ma zostać dołączona do źródła napięcia stałego Uz = 24 V. Jakie powinny być wartości parametrów dodatkowego rezystora Rz połączonego w szereg z diodą, aby nie przekroczyć dopuszczalnej wartości prądu przewodzenia diody oraz dopuszczalnej mocy P wydzielonej na rezystorze Rz?

A. Rz=1,5 kΩ, P=0,5 W

B. Rz=150 Ω, P=1W

C. Rz=1,5 kΩ, P=0,25 W

D. Rz=150 Ω, P=1W

ELM.05 Pytanie 108

Eksploatacja urządzeń elektro…

Wtyk typu RJ-45 jest przedstawiony na rysunku

A. C.

B. B.

C. D.

D. A.

ELM.05 Pytanie 109

Eksploatacja urządzeń elektro…

Który człon nie występuje w strukturze idealnego regulatora PID?

A. Całkujący.

B. Różniczkujący.

C. Proporcjonalny.

D. Pamiętający.

ELM.05 Pytanie 110

Eksploatacja urządzeń elektro…

Schemat blokowy którego układu pokazano na rysunku?

A. Generatora sterowanego prądem CCO.

B. Filtru aktywnego.

C. Generatora sterowanego napięciem VCO.

D. Pętli synchronizacji fazy PLL.

ELM.05 Pytanie 111

Eksploatacja urządzeń elektro…

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaka jest wartość częstotliwości granicznej filtru o tej charakterystyce?

A. 100 Hz

B. 1 kHz

C. 10 kHz

D. 10 Hz

ELM.05 Pytanie 112

Eksploatacja urządzeń elektro…

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaka jest wartość nachylenia charakterystyki tego filtru?

A. 10 dB/dekadę.

B. 20 dB/dekadę.

C. 3 dB/dekadę.

D. 40 dB/dekadę.

ELM.05 Pytanie 113

Eksploatacja urządzeń elektro…

W układzie cyfrowym, którego schemat ideowy pokazano na rysunku przeprowadzono pomiary stanów logicznych na wyjściach poszczególnych bramek. Na podstawie tych wyników można stwierdzić, że uszkodzeniu uległ układ

A. U4

B. U2

C. U3

D. U1

ELM.05 Pytanie 114

Eksploatacja urządzeń elektro…

Który z pokazanych na rysunku piktogramów ostrzega użytkownika przed możliwością samoczynnego uruchomienia się urządzenia?

A. C.

B. B.

C. D.

D. A.

ELM.05 Pytanie 115

Eksploatacja urządzeń elektro…

Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaki to rodzaj filtru?

A. Dolnoprzepustowy.

B. Pasmowo-przepustowy.

C. Pasmowo-zaporowy.

D. Górnoprzepustowy.

ELM.05 Pytanie 116

Eksploatacja urządzeń elektro…

Na rysunku pokazano układ wzmacniacza sumującego napięcia stałe U1 i U2. Jaka jest wartość rezystora R w tym układzie?

A. 6 kΩ

B. 2 kΩ

C. 3 kΩ

D. 1 kΩ

ELM.05 Pytanie 117

Eksploatacja urządzeń elektro…

W jakim celu w obwodzie sterowania przekaźnika dołącza się dodatkową diodę D?

A. Zwiększenia szybkości zadziałania przekaźnika.

B. Obniżenia napięcia zasilającego cewkę przekaźnika.

C. Zabezpieczenia cewki przekaźnika przed odwrotnym podłączeniem zasilania.

D. Zabezpieczenia tranzystora T przed uszkodzeniem wysokimi napięciami indukowanymi w cewce przekaźnika w chwili wyłączenia cewki.

ELM.05 Pytanie 118

Eksploatacja urządzeń elektro…

Kasowanie której pamięci wymaga użycia źródła promieniowania ultrafioletowego?

A. EPROM

B. PROM

C. EEPROM

D. FLASH

ELM.05 Pytanie 119

Eksploatacja urządzeń elektro…

W instrukcji serwisowej multimetru zapisano, że umożliwia on wyświetlanie wyników pomiarów w formacie trzy i pół cyfry. Jaką maksymalną liczbę jednostek może wyświetlić ten multimetr?

A. 3999

B. 39999

C. 19999

D. 1999

ELM.05 Pytanie 120

Eksploatacja urządzeń elektro…

Zachowanie odpowiedniej polaryzacji w trakcie montażu elementów na płytce drukowanej wymaga element elektroniczny pokazany na rysunku

A. A.

B. B.

C. C.

D. D.
