Eksploatacja urządzeń elektro…
W przypadku której z czujek do jej prawidłowego funkcjonowania nie jest konieczne posiadanie zewnętrznego (dodatkowego) źródła zasilania?
A. Zalania.
B. Ruchu PIR.
C. Magnetycznej.
D. Dualnej.
Filtrowanie pytań
Eksploatacja urządzeń elektro…
Jaką funkcję pełni soczewka Fresnela w czujkach ruchu typu PIR?
A. ma za zadanie skupiać wiązki detekcji na pyroelemencie
B. jest komponentem wyłącznie dekoracyjnym
C. gwarantuje efektywne działanie systemu przeciwsabotażowego
D. emituje promieniowanie podczerwone w stronę intruza
Eksploatacja urządzeń elektro…
W dokumentacji technicznej multimetru stwierdzono, że potrafi on wyświetlać wyniki pomiarów w formacie trzy i pół cyfry. Jaką najwyższą liczbę jednostek jest w stanie pokazać ten multimetr?
A. 3999
B. 19999
C. 1999
D. 39999
Eksploatacja urządzeń elektro…
Przestawione na rysunku elementy to
A. fotorezystory.
B. dławiki.
C. potencjometry.
D. kondensatory.
Eksploatacja urządzeń elektro…
Układ do pomiaru, który umożliwia dokładne ustalanie małych i bardzo małych rezystancji, to mostek
A. Wheatstone’a
B. Thomsona
C. Maxwella
D. Wiena
Eksploatacja urządzeń elektro…
W wielostopniowych wzmacniaczach prądu stałego pomiędzy poszczególnymi stopniami stosowane są różne rodzaje sprzężeń
A. pojemnościowe
B. mieszane
C. transformatorowe
D. galwaniczne
Eksploatacja urządzeń elektro…
W jaki sposób należy połączyć wyjście układu TTL z wejściem układu CMOS, gdy oba układy są zasilane napięciem +5 V?
A. Rozdzielić wejście-wyjście kondensatorem
B. Rozdzielić wejście-wyjście trymerem
C. Zastosować diodę separującą
D. Zastosować rezystor podciągający
Eksploatacja urządzeń elektro…

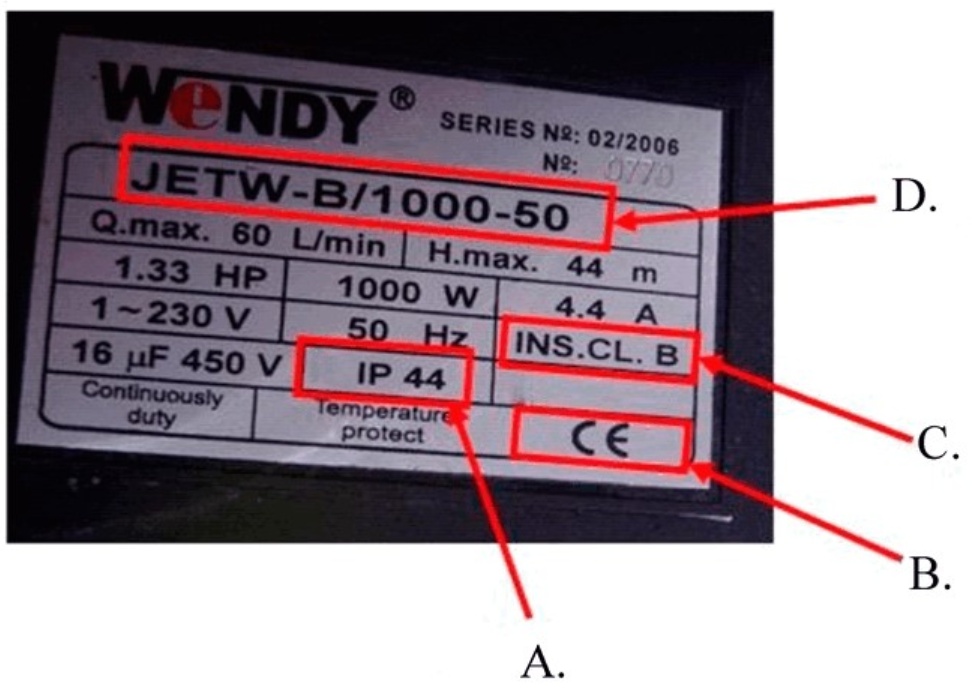

Który z symboli znajdujących się na tabliczce znamionowej określa warunki środowiskowe, w jakich może pracować urządzenie elektroniczne?
A. C.
B. A.
C. D.
D. B.
Eksploatacja urządzeń elektro…
Rozpoczynając wymianę przekaźnika w obwodzie sterującym, pierwszym krokiem powinno być
A. zdjąć przekaźnik z szyny TH-35
B. odłączyć przewody podłączone do cewki przekaźnika
C. odłączyć przewody podłączone do styków przekaźnika
D. wyłączyć napięcie w obwodzie sterowania
Eksploatacja urządzeń elektro…
W jakim układzie pracuje wzmacniacz operacyjny oznaczony na schemacie literą B?
A. Odwracającym.
B. Nieodwracającym.
C. Całkującym.
D. Różniczkującym.
Eksploatacja urządzeń elektro…
Elementem systemu alarmowego jest
A. unifon
B. czujka PIR
C. elektrozaczep
D. konwerter
Eksploatacja urządzeń elektro…
Który typ pamięci nieulotnej w urządzeniach elektronicznych pozwala na aktualizację firmware bez konieczności użycia dedykowanego programatora?
A. OTP ROM
B. EPROM
C. FLASH ROM
D. EEPROM
Eksploatacja urządzeń elektro…
W urządzeniu elektronicznym uszkodzeniu uległ warystor MYG 10K-431 o napięciu znamionowym 275 V AC, 350 V DC, energii tłumienia 55 J/2 ms i rastrze 7,5 mm. Wykorzystując tabelę zamienników wskaż oznaczenie warystora, który można zastosować w zamian za uszkodzony?
| Tabela zamienników | |||
|---|---|---|---|
| Oznaczenie warystora | Napięcie znamionowe | Energia tłumienia | Raster |
| TSV07D471 | 300 V AC 375 V DC | 40 J/2 ms | 5 mm |
| JVR07N431K | 275 V AC 350 V DC | 33 J/2 ms | 5 mm |
| JVR14N431K | 275 V AC 350 V DC | 132 J/2 ms | 7,5 mm |
| B72210S0301K101 | 300 V AC 385 V DC | 47 J/2 ms | 7,5 mm |
A. JVRO7N431K
B. TSV07D471
C. B72210S0301K101
D. JVR14N431K
Eksploatacja urządzeń elektro…
Element, którego napięcie na wyjściu jest uzależnione od porównania dwóch napięć na wejściu, to
A. układ całkujący.
B. sumator.
C. komparator.
D. układ różniczkujący.
Eksploatacja urządzeń elektro…
Do skonstruowania głośnika dynamicznego należy zastosować magnes wykonany z
A. materiału diamagnetycznego
B. materiału paramagnetycznego
C. ferromagnetyka twardego
D. ferromagnetyka miękkiego
Eksploatacja urządzeń elektro…
Na rysunku przedstawiono podstawowy schemat blokowy układu automatycznej regulacji. Znakiem X oznaczono
A. wzmacniacz w. cz.
B. obwód wejściowy.
C. obiekt regulacji.
D. układ korekcyjny.
ELM.05 Pytanie 97
Eksploatacja urządzeń elektro…
Do wejścia Z2 centrali alarmowej podłączono czujkę ruchu typu NC (patrz rysunek). Który typ linii należy ustawić przy programowaniu danego wejścia?
A. NC
B. EOL
C. 3EOL/NC
D. 2EOL/NC
Eksploatacja urządzeń elektro…
Ile wynosi moc czynna wytwarzana w złączu elementu elektronicznego, jeżeli jego temperatura wynosi Tj=120°C, a otoczenia Tamb=20°C? Całkowita rezystancja termiczna od złącza poprzez obudowę do otoczenia jest równa ΣRt=50°C/W.
A. 0,5 W
B. 10 W
C. 1 W
D. 2 W
Eksploatacja urządzeń elektro…

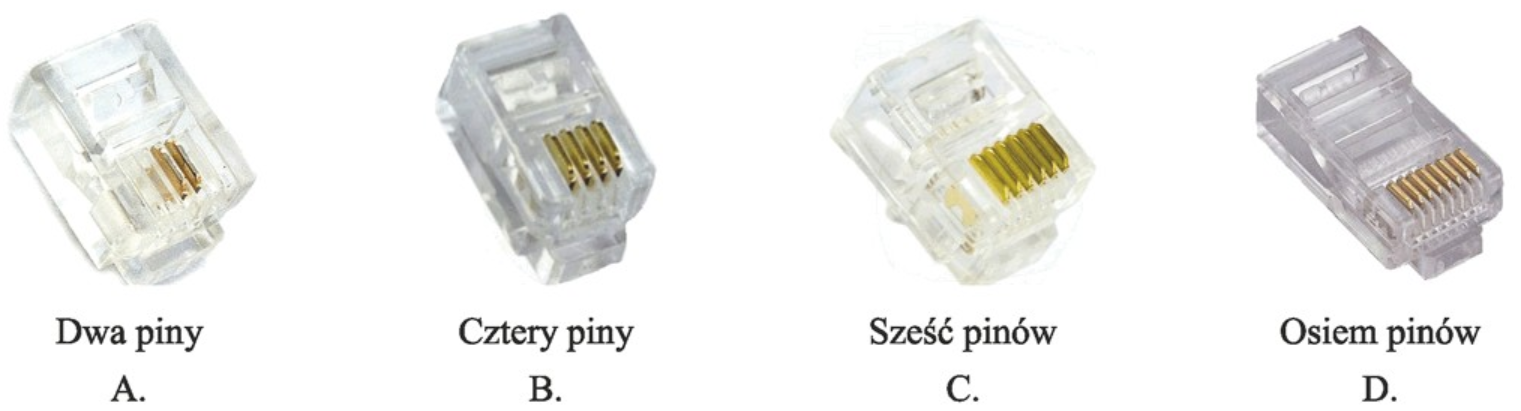

Wtyk typu RJ-45 jest przedstawiony na rysunku
A. C.
B. D.
C. A.
D. B.
Eksploatacja urządzeń elektro…
Podczas fachowej wymiany uszkodzonego układu scalonego SMD – kontrolera przetwornicy impulsowej w odbiorniku TV – powinno się zastosować
A. lutownicę gazową
B. stację na gorące powietrze
C. stację lutowniczą grzałkową
D. lutownicę transformatorową
Eksploatacja urządzeń elektro…
W jakim typie pamięci przechowywane są indywidualne preferencje użytkownika podczas programowania cyfrowego odbiornika satelitarnego z opcją nagrywania wybranego kanału telewizyjnego?
A. EEPROM
B. RAM
C. ROM
D. EPROM
Eksploatacja urządzeń elektro…
Tranzystor pracuje w układzie wspólnego emitera. Podstawowym zadaniem zaznaczonego na rysunku kondensatora C w tym układzie jest
A. realizacja pętli ujemnego sprzężenia zwrotnego.
B. minimalizacja wpływu tętnień napięcia zasilającego.
C. ograniczenie od góry pasma przenoszenia układu.
D. odseparowanie składowej stałej napięcia wyjściowego.
Eksploatacja urządzeń elektro…
Jaki układ wzmacniający z użyciem tranzystora bipolarnego odznacza się względnie wysokim wzmocnieniem napięciowym oraz znacznym wzmocnieniem prądowym?
A. OE
B. OB
C. OC
D. OG
ELM.05 Pytanie 104
Eksploatacja urządzeń elektro…
W jakim celu w obwodzie sterowania przekaźnika dołącza się dodatkową diodę D?
A. Zabezpieczenia tranzystora T przed uszkodzeniem wysokimi napięciami indukowanymi w cewce przekaźnika w chwili wyłączenia cewki.
B. Obniżenia napięcia zasilającego cewkę przekaźnika.
C. Zwiększenia szybkości zadziałania przekaźnika.
D. Zabezpieczenia cewki przekaźnika przed odwrotnym podłączeniem zasilania.
Eksploatacja urządzeń elektro…
Dioda LED w zakresie długości fali 940 nm generuje promieniowanie elektromagnetyczne
A. żółte
B. ultrafioletowe
C. podczerwone
D. zielone
Eksploatacja urządzeń elektro…
Na rysunku pokazano schemat ideowy zasilacza stabilizowanego, w którym uszkodzeniu uległ stabilizator napięcia zaznaczony symbolem X. Ze względu na uszkodzenie obudowy stabilizatora nie jest możliwa identyfikacja jego oznaczeń. Zgodnie z instrukcją serwisową zasilacza wartości zaznaczonych na rysunku napięć i prądów są następujące: U1 = 20 V, U2= 15 V, I = 1,8 A. W tabeli wymieniono listę dostępnych zamienników stabilizatora wraz z wartościami wybranych parametrów elektrycznych. Jako zamiennik należy użyć stabilizatora oznaczonego symbolem
| Symbol | Maks. napięcie wejściowe | Napięcie wyjściowe | Maks. prąd wyjściowy | Typ obudowy |
|---|---|---|---|---|
| LM78M15 | 35 V | 15 V | 500 mA | TO-220 |
| LM78S15 | 35 V | 15 V | 2 A | TO-220 |
| LM7805 | 35 V | 5 V | 1 A | TO-220 |
| LM79L15 | -35 V | -15 V | 100 mA | TO-92 |
A. LM7805
B. LM78M15
C. LM78S15
D. LM79L15
ELM.05 Pytanie 107
Eksploatacja urządzeń elektro…
Na podstawie fragmentu instrukcji zamka zbliżeniowego określ sygnalizację informującą, że urządzenie jest w trybie programowania.
| SYGNALIZACJA DŹWIĘKOWA I OPTYCZNA | ||||
|---|---|---|---|---|
| Status działania | Światło czerwone | Światło zielone | Światło niebieskie | Brzęczyk |
| Strefa 1, odblokowana | - | Jasne | - | Krótki dzwonek |
| Strefa 2, odblokowana | - | - | Jasne | Krótki dzwonek |
| Zasilanie | Jasne | - | - | Długi dzwonek |
| Gotowość | Zapala się powoli | - | - | - |
| Naciśnięcie klawisza | - | - | - | Krótki dzwonek |
| Operacja zakończona pomyślnie | - | - | Jasny | Długi dzwonek |
| Operacja zakończona niepowodzeniem | - | - | - | 3 krótkie dzwonki |
| Wprowadzenie trybu programowania | Jasny | - | - | Długi dzwonek |
| Wprowadzony tryb programowania | Jasny | Jasny | - | - |
| Wyjście z trybu programowania | Zapala się powoli | - | - | Długi dzwonek |
| Alarm | Zapala się szybko | - | - | Alarm |
A. Włączone diody LED czerwona i niebieska.
B. Trzy krótkie dzwonki, wyłączone diody LED.
C. Wyłączona dioda LED niebieska, bez brzęczyka.
D. Szybkie zapalanie diody LED czerwonej.
Eksploatacja urządzeń elektro…
Jakie elementy zawiera oznaczenie typu tranzystora?
A. cyfry oraz wielkie litery
B. cyfry i małe litery
C. tylko cyfry
D. tylko litery
Eksploatacja urządzeń elektro…
Urządzenie grzewcze posiada element umożliwiający regulację temperatury, wykorzystujący zjawisko różnego stopnia rozszerzalności materiałów pod wpływem ciepła. Na czym opiera się element kontrolujący temperaturę?
A. bimetalu
B. wzmacniaczu operacyjnym
C. termoparze
D. ogniwie Peltiera
Eksploatacja urządzeń elektro…
W układzie prostownika pokazanym na rysunku przeprowadzono pomiary czasowych przebiegów napięcia u1(t) oraz u2(t). Na tej podstawie można stwierdzić uszkodzenie polegające na
A. zwarciu diody D2
B. rozwarciu diody D3
C. zwarciu diody D3
D. rozwarciu diody Di
ELM.05 Pytanie 111
Eksploatacja urządzeń elektro…
Podane w tabeli parametry techniczne charakteryzują
| Dane techniczne | |
|---|---|
| Zaawansowany Dekoder MPEG H.264 | |
| Obsługa Full HD 1920x1089i, 1920x720p, 720x576p | |
| Odtwarzanie MKV H.264 HD | |
| Wejścia: RF In, USB | |
| Wyjścia: HDMI, SCART, Coaxial, RF Out | |
| Obsługa dysków twardych | |
| Funkcja nagrywania z TV | |
| Zakres częstotliwości VHF – H 174-230 MHz, UHF 470- 866 MHz | |
| Poziom sygnału 78 dBM-20 dBm | |
| Modulacja: QPSK, 16 QAM, 64 QAM | |
| Obsługiwane formaty plików: · graficzne: BMP, JPG, · muzyczne: MP3, WMA, WAV, · video: MPEG1/2/4/ HD, XVID HD, AVI, VOB. | |
A. projektor DLP
B. tuner DVB-S
C. tuner DVB-T
D. odtwarzacz DVD
Eksploatacja urządzeń elektro…
Czym jest radiator?
A. radiacyjny pirometr termoelektryczny
B. tor używany w transmisji radiowej
C. element odprowadzający ciepło do otoczenia
D. nastawna cewka toroidalna do strojenia radioodbiornika
Eksploatacja urządzeń elektro…
Podczas podłączania czujki do rozbicia szyby do systemu alarmowego, konieczne jest użycie kabla
A. RG-6
B. YTDY 2x0,5 mm2
C. YTDY 8x0,5 mm2
D. RG-59
Eksploatacja urządzeń elektro…
Podczas podłączania czujnika ruchu typu NC do panelu alarmowego w konfiguracji 3EOL/NC, konieczne jest umieszczenie w tym czujniku, odpowiednio podłączonych, trzech
A. kondensatorów
B. fototranzystorów
C. diody
D. rezystorów
Eksploatacja urządzeń elektro…
Na rysunku pokazano zależność tłumienia od częstotliwości A=f(f) pewnego filtru. Jaka jest wartość nachylenia charakterystyki tego filtru?
A. 10 dB/dekadę.
B. 20 dB/dekadę.
C. 40 dB/dekadę.
D. 3 dB/dekadę.
Eksploatacja urządzeń elektro…
W jakim układzie pracują tranzystory przedstawione na rysunku?
A. Darlingtona.
B. Wspólnego emitera.
C. Przeciwsobnym.
D. Różnicowym.
Eksploatacja urządzeń elektro…
Temperatura złącza diody osiąga 80 °C przy mocy strat wynoszącej 100 mW, a temperatura otoczenia wynosi 20 °C. Jaką całkowitą rezystancję termiczną ma ta dioda od złącza przez obudowę do otoczenia?
A. 1 000 K/W
B. 800 K/W
C. 600 K/W
D. 200 K/W
Eksploatacja urządzeń elektro…
Aby zmierzyć rezystancję rezystora za pomocą metody technicznej, należy użyć
A. częstotliwościomierza
B. woltomierza i amperomierza
C. dwóch watomierzy
D. dwóch woltomierzy
ELM.05 Pytanie 119
Eksploatacja urządzeń elektro…
Transformator, którego uzwojenie pierwotne składa się z 500 zwojów, jest zasilany z sieci o napięciu 230 V. Urządzenie to ma dwa uzwojenia wtórne. Ile zwojów musi mieć każde z tych uzwojeń, aby osiągnąć napięcie 2 x 23 V na zaciskach wtórnych transformatora?
A. 100
B. 250
C. 25
D. 50
ELM.05 Pytanie 120
Eksploatacja urządzeń elektro…
Na podstawie danych technicznych regulatora temperatury zawartych w tabeli określ, jakiego typu pamięć zastosowana jest w tym urządzeniu?
| Napięcie zasilające | 230 V AC; 50 Hz |
| Wejście pomiarowe | Pt100/Pt500/Pt1000 |
| Zakres pomiarowy | -100 °C ÷ 600 °C |
| Rezystancja przewodów pomiarowych | maksymalnie 20 Ω w każdym przewodzie |
| Wyjścia przekaźnikowe | 2 styki zwierne; 2 A/250 V AC (cosφ=1) |
| Pamięć danych | EEPROM |
| Stopień ochrony frontu urządzenia | IP65 |
| Stopień ochrony zacisków | IP20 |
A. Kasowana elektrycznie.
B. Przechowująca dane do utraty zasilania.
C. Kasowana promieniowaniem UV.
D. Tylko do odczytu.
