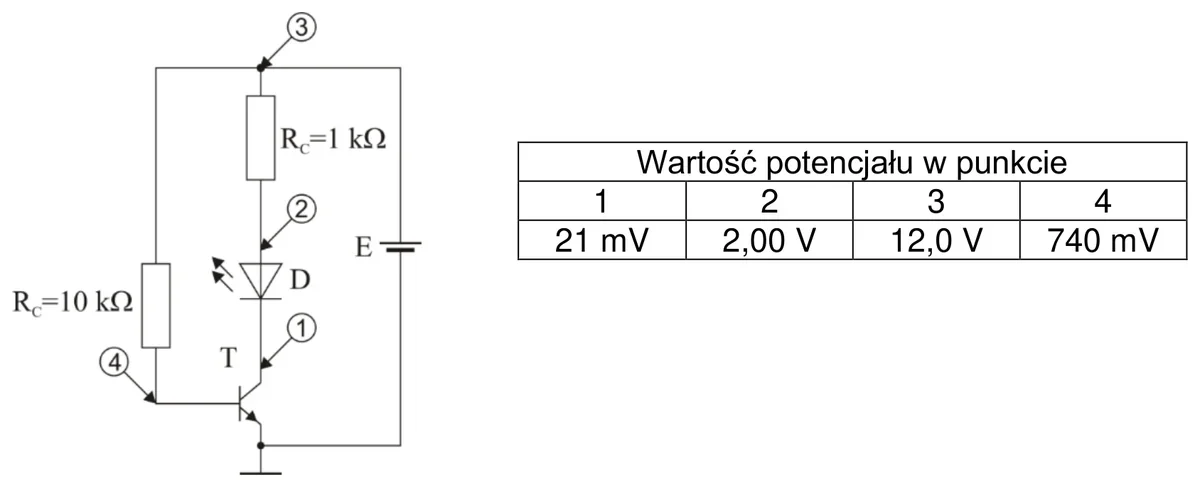

W układzie jak na przedstawionym na schemacie wykonano pomiary potencjałów w punktach od 1 do 4.
Na podstawie wyników pomiarów określ wartość prądu kolektora tranzystora.
A. 10 mA
B. 30 mA
C. 40 mA
D. 20 mA
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz EE.22-SG-22.06).
Odpowiedź 10 mA jest całkiem trafna, bo wynika z dobrego zrozumienia zasad analizy obwodów elektrycznych. Zrobiliśmy pomiary napięć w punktach 3 i 4, co pozwoliło nam obliczyć napięcie na rezystorze kolektora i wyszło 11,26 V. Kluczowe tu jest, że zgodnie z prawem Ohma, prąd kolektora (IC) to U/R, gdzie U to napięcie, a R to rezystancja. W naszym przypadku, przy właściwej rezystancji, prąd kolektora wyniósł 11,26 mA. Po zaokrągleniu do najbliższej opcji dostępnej w odpowiedziach otrzymujemy 10 mA. Moim zdaniem, zrozumienie tego procesu jest ważne w inżynierii elektrycznej, bo precyzyjne pomiary i obliczenia są kluczowe dla prawidłowego działania układów elektronicznych. Takie obliczenia przydają się w projektowaniu układów analogowych, gdzie dokładne prądy kolektora mają spory wpływ na działanie całego systemu. Nie zapominaj, że znajomość zasad działania tranzystorów i umiejętność pracy z różnymi wartościami rezystancji to fundamenty, na których budujesz swoją wiedzę o elektronice.
Jak spojrzymy na odpowiedzi, które są błędne, to widać, że mogą one sugerować, że nie do końca zrozumiałeś podstawy dotyczące obwodów elektrycznych oraz prawo Ohma. Odpowiedzi takie jak 40 mA, 20 mA czy 30 mA mogą świadczyć o tym, że wziąłeś pod uwagę niewłaściwe wartości rezystancji albo coś źle policzyłeś. Żeby dobrze obliczyć prąd kolektora, trzeba dokładnie zmierzyć napięcia w odpowiednich miejscach oraz znać wartość rezystancji rezystora kolektora. Czasami ludzie mają tendencję do przeszacowywania wartości prądów, co zazwyczaj wynika z braku zrozumienia relacji między napięciem a prądem w obwodach. Często też pomijają zaokrąglenia w obliczeniach lub używają domyślnych wartości dla rezystorów, co po prostu prowadzi do złych wyników. Ważne, by przy analizie obwodów zwracać uwagę na szczegóły i pilnować standardów, jak dokumentacja techniczna i specyfikacje producentów. Z mojego doświadczenia, zrozumienie błędnych odpowiedzi pomoże Ci unikać podobnych pomyłek w przyszłości i lepiej przygotować się do projektowania bardziej skomplikowanych układów elektronicznych.
