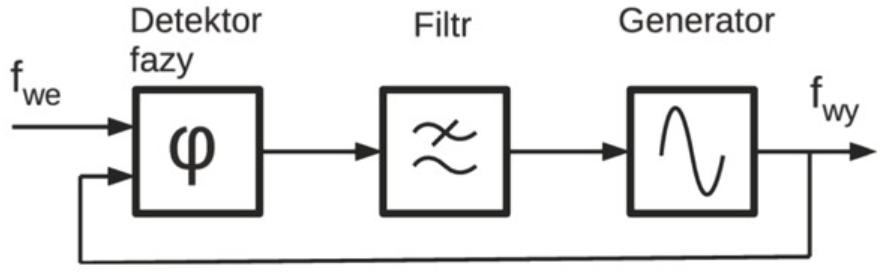

Schemat blokowy którego układu pokazano na rysunku?
Odpowiedzi
Informacja zwrotna
Prawidłowa odpowiedź to "Pętli synchronizacji fazy PLL". Schemat blokowy przedstawiony na rysunku rzeczywiście ilustruje strukturę typowej pętli PLL, która składa się z detektora fazy, filtra oraz generatora. Detektor fazy porównuje fazę sygnału wejściowego z sygnałem wyjściowym, a jego wynik jest wykorzystywany do regulacji częstotliwości generatora, co pozwala na synchronizację obu sygnałów. Pętle PLL są powszechnie stosowane w telekomunikacji, na przykład w odbiornikach radiowych i telewizyjnych, gdzie zapewniają stabilność częstotliwości i eliminują zakłócenia. Dzięki zastosowaniu filtrów, pętle PLL mogą również redukować jitter, co jest kluczowe w systemach, gdzie precyzyjne synchronizowanie sygnałów jest niezbędne. W branży elektronicznej, pętle PLL są uważane za standardowe rozwiązanie w projektach wymagających synchronizacji sygnałów, a ich poprawna implementacja ma kluczowe znaczenie dla działania całego systemu.
Wybór nieprawidłowej odpowiedzi wynika z nieporozumienia dotyczącego funkcji i struktury układów synchronizacji. Generator sterowany prądem CCO oraz generator sterowany napięciem VCO to układy, które, choć mogą być używane w kontekście synchronizacji, nie charakteryzują się tą samą architekturą co pętla PLL. W przypadku generatora CCO, jego praca opiera się na kontrolowaniu częstotliwości poprzez prąd, co różni się od mechanizmu porównywania fazy, który jest kluczowy dla PLL. Z kolei VCO to generator, który zmienia swoją częstotliwość w odpowiedzi na zmiany napięcia, ale brakuje mu detektora fazy, co uniemożliwia mu pełne zrealizowanie funkcji synchronizacji fazowej. Błędne podejście do zrozumienia tych układów może prowadzić do mylnych wniosków przy projektowaniu systemów elektronicznych. W praktyce, pomieszanie tych terminów może prowadzić do trudności w implementacji oraz do nieprawidłowego działania systemów, które wymagają precyzyjnego synchronizowania sygnałów. Aby uniknąć takich błędów, warto dokładnie zapoznać się z definicjami i funkcjami tych układów, a także z ich zastosowaniami w różnych dziedzinach elektroniki.
