Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Zawód: Technik elektronik
Kategorie: Układy elektroniczne Pomiary i narzędzia

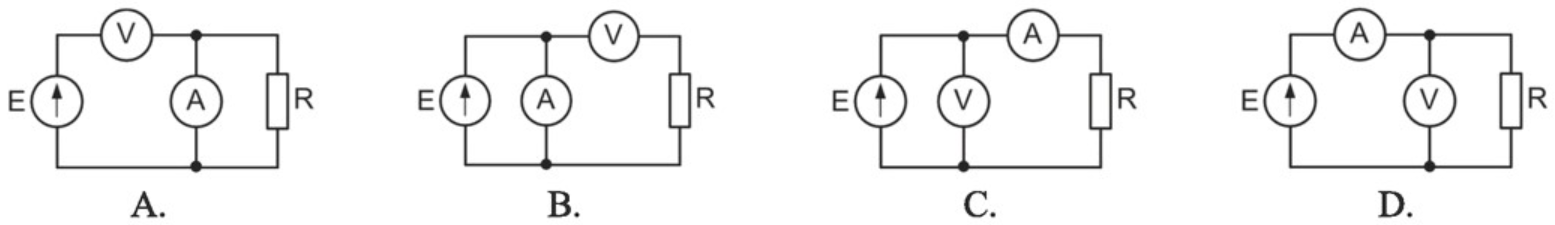

Układ do pomiaru rezystancji metoda techniczną z poprawnie mierzonym prądem jest przedstawiony na rysunku
Odpowiedzi
Informacja zwrotna
Odpowiedź C jest prawidłowa, ponieważ poprawna metoda pomiaru rezystancji wymaga odpowiedniego podłączenia instrumentów pomiarowych. Woltomierz musi być podłączony równolegle do mierzonego rezystora, co pozwala na zmierzenie napięcia na tym rezystorze, a amperomierz musi być włączony szeregowo z rezystorem, aby zmierzyć przepływający przez niego prąd. Tylko w takim układzie możemy zastosować prawo Ohma, które stanowi podstawę dla obliczeń rezystancji (R = U/I, gdzie U to napięcie, a I to prąd). W praktyce, takie podejście jest szeroko stosowane w laboratoriach oraz w przemyśle, gdzie precyzyjny pomiar rezystancji jest kluczowy, na przykład w testowaniu komponentów elektronicznych, w układach zasilających czy w diagnostyce urządzeń. Warto również pamiętać, że zgodnie z normami IEC 61010, należy przestrzegać zasad bezpieczeństwa podczas pomiarów, co dodatkowo podkreśla znaczenie właściwego podłączenia urządzeń pomiarowych.
Podczas analizy błędnych odpowiedzi, warto zwrócić uwagę na kluczowe zasady dotyczące pomiarów elektrycznych. Niewłaściwe podłączenie woltomierza i amperomierza prowadzi do fundamentalnych błędów w pomiarze rezystancji. W przypadku błędnych schematów, woltomierz mógłby być podłączony szeregowo z rezystorem, co skutkowałoby pomiarem całkowitego napięcia źródła, a nie napięcia na samym rezystorze. Takie podejście uniemożliwia określenie rzeczywistej rezystancji, ponieważ nie uwzględnia prądu przepływającego przez ten rezystor. Innym powszechnym błędem jest podłączenie amperomierza równolegle do rezystora, co prowadzi do zwarcia i zniszczenia urządzenia pomiarowego. Ta nieprawidłowa koncepcja opiera się na mylnym przeświadczeniu, że amperomierz można stosować w taki sam sposób jak woltomierz. Ponadto, brak znajomości zasad prawa Ohma oraz niewłaściwe zrozumienie relacji między napięciem, prądem a rezystancją może prowadzić do poważnych pomyłek przy pomiarach. Zrozumienie tych zasad jest kluczowe nie tylko dla poprawności pomiarów, ale także dla bezpieczeństwa podczas pracy z urządzeniami elektrycznymi. W kontekście praktycznym, stosowanie nieprawidłowych metod pomiarowych może prowadzić do błędnych wyników w projektach inżynieryjnych, co może mieć poważne konsekwencje w zastosowaniach przemysłowych czy badawczych.
