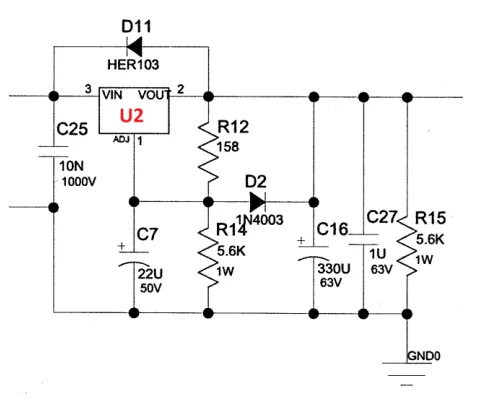

Układ oznaczony na ilustracji jako U2 pełni funkcję
Układ U2 został zaprojektowany jako stabilizator napięcia, co jest kluczowym elementem w wielu aplikacjach elektronicznych. Stabilizatory napięcia mają fundamentalne znaczenie w zapewnieniu stabilnych warunków zasilania dla różnych urządzeń elektronicznych, w tym mikroprocesorów, czujników, oraz systemów komunikacyjnych. Dzięki zastosowaniu diody Zenera, kondensatorów oraz precyzyjnie dobranych rezystorów, układ ten potrafi utrzymać stałe napięcie wyjściowe, nawet gdy napięcie wejściowe się zmienia lub gdy obciążenie układu jest niestabilne. Na przykład, w systemach zasilania komputerów osobistych, stabilizatory napięcia są niezbędne do ochrony delikatnych komponentów przed skokami napięcia, które mogą prowadzić do ich uszkodzenia. Zgodnie z najlepszymi praktykami inżynieryjnymi, projektanci układów elektronicznych często implementują stabilizatory napięcia, aby zwiększyć niezawodność i stabilność systemów, co jest kluczowe w aplikacjach przemysłowych oraz konsumenckich.
Zrozumienie funkcji układów elektronicznych jest kluczowe dla efektywnego projektowania i ich późniejszego zastosowania. Odpowiedzi, które wskazują na wzmacniacz operacyjny, generator lub wzmacniacz mocy, są nieprawidłowe, ponieważ te układy pełnią zupełnie inne funkcje. Wzmacniacz operacyjny, na przykład, jest zaprojektowany do wzmacniania sygnałów analogowych, co nie jest jego celem w kontekście stabilizacji napięcia. W przypadku generatorów, ich głównym zadaniem jest produkowanie sygnałów o określonej częstotliwości, co jest przydatne w zastosowaniach takich jak syntezatory dźwięku czy systemy komunikacyjne, ale nie zapewnia stabilnego napięcia wyjściowego. Wzmacniacz mocy natomiast koncentruje się na zwiększeniu mocy sygnału, co jest istotne w systemach audio lub transmisjach radiowych, gdzie kluczowe jest uzyskanie odpowiedniego poziomu sygnału, ale nie ma związku ze stabilizacją napięcia. Błędy w interpretacji funkcji układów mogą prowadzić do poważnych problemów w praktycznych zastosowaniach, takich jak niestabilność zasilania, co w konsekwencji może uszkodzić wrażliwe komponenty elektroniczne. Dokładne zrozumienie różnic między tymi rodzajami układów jest kluczowe dla skutecznego projektowania i implementacji systemów elektronicznych.
