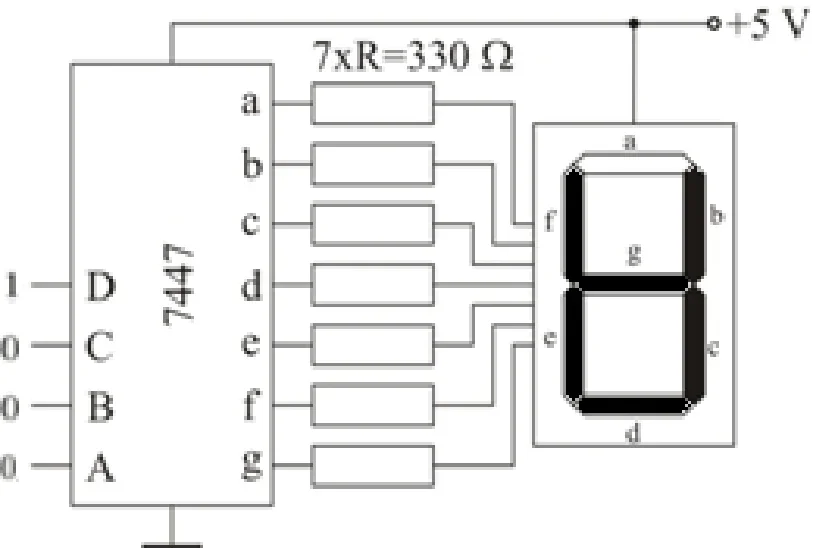

W przedstawionym układzie doszło do uszkodzenia jednego z rezystorów. Zakładając, że bit D jest najbardziej znaczący wskaż ten rezystor.
A. Rezystor podłączony do wyjścia g
B. Rezystor podłączony do wyjścia a
C. Rezystor podłączony do wyjścia c
D. Rezystor podłączony do wyjścia e
Pytanie z egzaminu CKE, styczeń 2022 (arkusz EE.22-SG-22.01).
Odpowiedź wskazująca na rezystor podłączony do wyjścia a jest poprawna, ponieważ w układzie z dekoderem 7447 oraz wyświetlaczem 7-segmentowym każdy segment reprezentuje inny bit wejściowy. Gdy bit D jest najbardziej znaczący, jego wartość 1 (w kodzie binarnym 1000) wymaga, aby wszystkie segmenty były zaświecone, co odpowiada cyfrze 8. Uszkodzenie rezystora podłączonego do wyjścia a powoduje, że segment a nie będzie świecił, co jest łatwo zauważalne w praktyce. W kontekście projektowania układów cyfrowych, zapewnienie odpowiedniego funkcjonowania wszystkich elementów, w tym rezystorów, jest kluczowe. Dobre praktyki branżowe zalecają regularne testowanie i weryfikację komponentów przed ich zastosowaniem w finalnym produkcie, aby uniknąć błędów w działaniu. Niezawodność układów elektronicznych jest kluczowa w zastosowaniach przemysłowych, gdzie uszkodzenie jednego elementu może prowadzić do poważnych konsekwencji. Zrozumienie wpływu uszkodzenia poszczególnych komponentów na działanie całego systemu jest niezbędne dla każdego inżyniera.
Analiza odpowiedzi, które wskazują na inne wyjścia, ukazuje typowe błędy w koncepcji działania układów z dekoderem 7447. W przypadku rezystora podłączonego do wyjścia c, e, czy g, brak świecenia segmentu nie jest bezpośrednio związany z kodem binarnym 1000, który wymaga zaświecenia wszystkich segmentów. Użytkownik może mylnie sądzić, że uszkodzenie innego rezystora również wpłynie na wyświetlanie cyfry 8, jednak segmenty odpowiadające innym wyjściom nie są kluczowe dla zaświecenia segmentu a, który jest odpowiedzialny za prawidłowe zobrazowanie tej cyfry. Często popełnianym błędem jest zakładanie, że wszystkie segmenty są równoważne, co prowadzi do niewłaściwych wniosków o funkcjonowaniu układu. Warto pamiętać, że każdy segment w wyświetlaczu jest niezależny i jego działanie zależy od specyficznych połączeń w układzie. Kluczowe jest zrozumienie, że w układzie logicznym, takim jak ten, każdy element ma swoje unikalne zadanie, a ich uszkodzenie może prowadzić do błędnej interpretacji stanu układu. W kontekście projektowania i diagnostyki układów elektronicznych, fundamentalne jest dążenie do rozpoznania, które elementy są kluczowe dla funkcjonowania, a które mogą mieć mniejsze znaczenie w kontekście całego systemu. Wiedza ta jest niezbędna do efektywnego diagnozowania problemów i wdrażania skutecznych rozwiązań.
