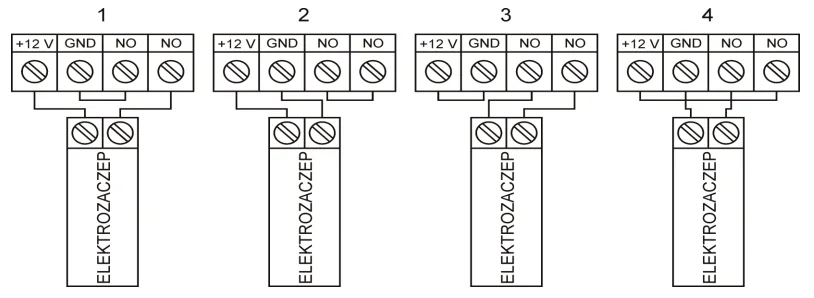

Wskaż dwa prawidłowe sposoby podłączenia elektrozaczepu zasilanego prądem stałym o napięciu 12 V do wyjścia przekaźnikowego zamka szyfrowego.
Odpowiedź 1 i 4 jest prawidłowa, ponieważ oba te schematy spełniają normy dotyczące podłączania elektrozaczepów zasilanych prądem stałym o napięciu 12 V do przekaźników. W obu przypadkach zasilanie (+12 V) jest poprawnie podłączone do styku NO (normally open) przekaźnika, co jest standardową praktyką w systemach zabezpieczeń. Umieszczenie elektrozaczepu w obwodzie NO zapewnia, że elektrozaczep działa tylko wtedy, gdy przekaźnik jest aktywowany, co minimalizuje ryzyko przypadkowego otwarcia. Dobrą praktyką jest również stosowanie przekaźników, które mają odpowiednie parametry prądowe, aby bezpiecznie obsługiwać obciążenie elektrozaczepu. W przypadku podłączeń 2 i 3, występują błędy w zakresie podłączenia zasilania i masy, co może prowadzić do nieprawidłowego działania lub uszkodzenia komponentów. Rozumienie poprawnych schematów podłączenia jest kluczowe w projektowaniu systemów automatyzacji, gdzie bezpieczeństwo i niezawodność mają kluczowe znaczenie.
Podczas analizy układów podłączenia elektrozaczepu zasilanego prądem stałym o napięciu 12 V do przekaźnika, nieprawidłowe odpowiedzi prowadzą do zrozumienia istotnych błędów w koncepcji podłączenia. Kluczowym aspektem jest zrozumienie, jak działa elektrozaczep i jakie wymagania stawia przed zasilaniem oraz połączeniami. Schematy 2 i 3 nie spełniają podstawowych norm, ponieważ niewłaściwie łączą zasilanie i masę. Niewłaściwe przyporządkowanie zasilania może prowadzić do sytuacji, w których elektrozaczep nie działa lub, co gorsza, zostaje uszkodzony. Zasilanie elektrozaczepu powinno być zawsze podłączone przez styki NO przekaźnika, co gwarantuje, że elektrozaczep działa tylko w określonym momencie, gdy jest to rzeczywiście potrzebne. W praktyce, takich błędów można uniknąć, przestrzegając standardów instalacyjnych oraz dbając o poprawne projektowanie obwodów. Zrozumienie mechanizmu działania przekaźników oraz ich roli w systemach automatyzacji jest kluczowe dla każdej osoby zajmującej się instalacją i konserwacją systemów zabezpieczeń. Niezrozumienie tych podstawowych zasad prowadzi do typowych błędów myślowych i niepoprawnych wniosków w zakresie podłączania urządzeń elektrycznych.
