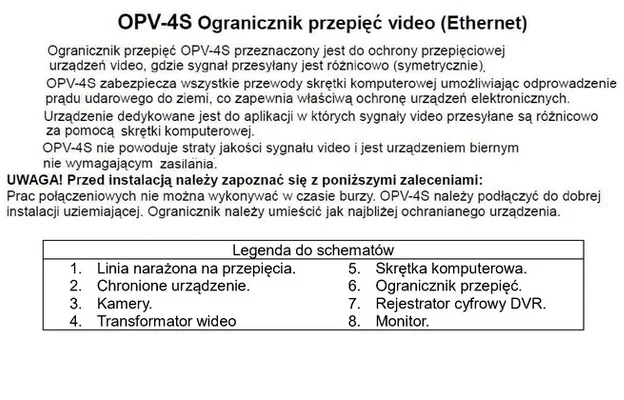

Zgodnie z zaleceniami zawartymi we fragmencie instrukcji obsługi ogranicznika przepięć poprawny sposób podłączenia ogranicznika przedstawiono na rysunku
Odpowiedź C jest prawidłowa, ponieważ schemat przedstawia poprawny sposób podłączenia ogranicznika przepięć do układu elektrycznego. Ogranicznik przepięć (element 6) jest podłączony bezpośrednio do narażonej na przepięcia linii (element 1) oraz do chronionego urządzenia (element 2), co jest zgodne z wymaganiami normy PN-EN 62305 dotyczącej ochrony przed przepięciami. Właściwe podłączenie ogranicznika minimalizuje odległość, jaką musi pokonać przepięcie, a tym samym zmniejsza ryzyko uszkodzenia urządzeń. Dodatkowo, schemat C pokazuje, że przewody są odpowiednio uziemione, co jest kluczowym elementem zabezpieczenia systemu. W praktyce, stosowanie ograniczników przepięć w sposób przedstawiony w schemacie C pozwala na efektywną ochronę przed skutkami przepięć, które mogą być spowodowane zarówno zjawiskami atmosferycznymi, jak i operacyjnymi w sieciach elektrycznych. Dlatego też, ten sposób podłączenia jest zalecany w praktyce inżynieryjnej oraz podczas instalacji systemów elektrycznych. Znajomość i stosowanie właściwych zasad podłączenia ograniczników przepięć jest kluczowym elementem w zapewnieniu długowieczności oraz niezawodności urządzeń elektrycznych.
Błędne odpowiedzi, takie jak A, B i D, wskazują na pewne nieprawidłowe podejścia do zagadnienia podłączenia ogranicznika przepięć. W przypadku odpowiedzi A, zauważamy, że ogranicznik nie jest bezpośrednio połączony z chronionym urządzeniem, co może prowadzić do znacznych strat w przypadku wystąpienia przepięcia. Odpowiedź B nie uwzględnia odpowiedniego uziemienia, co jest kluczowym elementem w zapewnieniu skutecznej ochrony przed przepięciami. W przeciwnym razie, energia przepięcia może zostać skoncentrowana w nieodpowiednich miejscach, co może spowodować uszkodzenie urządzeń oraz zwiększyć ryzyko pożaru. Odpowiedź D również wskazuje na błędne rozmieszczenie komponentów, co może prowadzić do wydłużenia ścieżki przepięcia, a tym samym do większego ryzyka uszkodzenia. Warto zauważyć, że w praktyce inżynieryjnej kluczowe jest przestrzeganie zasad i norm dotyczących ochrony przed przepięciami, które zalecają bezpośrednie połączenie ogranicznika z linią oraz odpowiednie uziemienie. Typowe błędy myślowe prowadzące do takich wniosków to ignorowanie zasady minimalizacji odległości w układach ochronnych oraz niedocenianie znaczenia uziemienia w kontekście bezpieczeństwa i długowieczności urządzeń elektrycznych. Zrozumienie tych podstaw jest niezbędne dla skutecznego projektowania i wdrażania systemów ochrony przed przepięciami.
