Question 1

ELE.02 Pytanie 1

Kategorie: Pomiary elektryczne Ochrona przeciwporażeniowa Bezpieczeństwo i przepisy

Montaż, uruchamianie i konser…

Która z poniższych zasad nie jest zawsze obligatoryjna w trakcie serwisowania i konserwacji instalacji elektrycznych o napięciu do 1 kV?

Answer

A. Pomiary i próby można realizować bez wyłączania napięcia, o ile zastosuje się odpowiednie środki ochrony

Question 2

ELE.02 Pytanie 2

Kategorie: Maszyny i urządzenia elektryczne Ochrona przeciwporażeniowa

Montaż, uruchamianie i konser…

Zakres działania wyzwalaczy elektromagnetycznych w nadprądowych wyłącznikach instalacyjnych o charakterystyce B mieści się w zakresie

Answer

A. 20-30 krotności prądu znamionowego

B. 5-10 krotności prądu znamionowego

C. 3-5 krotności prądu znamionowego

D. 10-20 krotności prądu znamionowego

Question 3

ELE.02 Pytanie 3

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Którym symbolem graficznym oznacza się w dokumentacji sposób prowadzenia przewodów instalacji elektrycznej w listwach przypodłogowych?

Answer

A. Symbolem 4.

Question 4

ELE.02 Pytanie 4

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Który z przedstawionych na rysunkach elementów osprzętu należy zastosować do ułożenia dwóch przewodów DY 1,5 mm2 pod tynkiem w pomieszczeniu mieszkalnym?

A. C.

B. B.

C. A.

D. D.

Answer

A. Nóż monterski, praskę, zestaw kluczy

B. Lutownicę, zestaw wkrętaków, ściągacz izolacji

C. Nóż monterski, praskę, ściągacz izolacji

D. Ściągacz izolacji, nóż monterski, wkrętak

Answer

A. Łącznik schodowy I.

B. Puszka I.

C. Puszka II i łącznik schodowy I.

D. Łącznik schodowy II lub puszka II.

Answer

A. Przecinania karbowanych rur winidurowych.

B. Mocowania przewodów wtynkowych do ściany.

C. Odizolowywania żył przewodów.

D. Zaciskania tulejek na końcówkach przewodów.

Answer

A. P301 40A

Answer

A. Symbol 1.

Answer

A. S193B25

Answer

A. do zaciskania końcówek oczkowych.

B. do docinania przewodów.

C. do ściągania izolacji z żył przewodów.

D. do zaciskania końcówek tulejkowych.

Answer

A. Pomiar rezystancji przewodu, odłączenie napięcia, wymiana uszkodzonego przewodu, włączenie zasilania, sprawdzenie działania instalacji

B. Odłączenie napięcia, rozkuwanie tynku, poprowadzenie nowej rury peszla z przewodami, uzupełnienie tynku, włączenie napięcia

C. Odłączenie zasilania, rozkuwanie tynku w miejscu uszkodzenia, wymiana rury peszla z przewodami, włączenie napięcia, sprawdzenie funkcjonowania instalacji

D. Odłączenie zasilania, otwarcie puszek instalacyjnych, odkręcenie końców uszkodzonego przewodu, wymiana uszkodzonego odcinka przewodu, połączenie wymienionego przewodu w puszkach, zamknięcie puszek, włączenie zasilania, sprawdzenie poprawności działania instalacji

Answer

A. wyboru zabezpieczeń oraz urządzeń

B. wyboru i oznakowania przewodów

C. rozmieszczenia tablic informacyjnych i ostrzegawczych

D. wartości natężenia oświetlenia na stanowiskach pracy

Answer

A. Symbol 1.

Answer

A. Wyważanie

B. Sprawdzenie kondycji wycinków komutatora

C. Weryfikacja braku zwarć międzyzwojowych

D. Pomiar rezystancji izolacji

Answer

A. cięcia przewodów.

B. zdejmowania izolacji.

C. zaginania końcówek.

D. zaciskania końcówek tulejkowych.

Answer

A. Z-MS-16/3

Answer

A. 30 A i 0,03 A

Answer

A. Obserwując reakcję załączonego wyłącznika na odłączenie przewodu ochronnego w rozdzielnicy

Answer

A. pod tynkiem.

Answer

A. Określając minimalny prąd upływu, który powoduje zadziałanie wyłącznika

Answer

A. Szynę łączeniową.

Answer

A. X – 4 żyły, Y – 4 żyły.

B. X – 5 żył, Y – 5 żył.

C. X – 5 żył, Y – 4 żyły.

D. X – 4 żyły, Y – 5 żył.

Answer

A. Dwubiegunowy.

Answer

A. Rezystancji uziemienia

Answer

A. Symbolem 4.

Answer

A. 4,0 Ω

Question 5

ELE.02 Pytanie 5

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Narzędzia i techniki montażu

Montaż, uruchamianie i konser…

Na podstawie przedstawionego schematu oraz przedstawionych wyników pomiarów zlokalizuj usterkę typowego stycznika w układzie 1-fazowym, 230V.

A. B.

B. A.

C. C.

D. D.

Question 6

ELE.02 Pytanie 6

Kategorie: Maszyny i urządzenia elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Na którym rysunku przedstawiono przewód spawalniczy OnS-1?

A. D.

B. C.

C. A.

D. B.

Question 7

ELE.02 Pytanie 7

Kategorie: Materiały i osprzęt elektryczny Narzędzia i techniki montażu

Montaż, uruchamianie i konser…

Jakie akcesoria, oprócz szczypiec, powinien mieć monter do podłączenia kabla YnKY5x120 w rozdzielnicy?

Question 8

ELE.02 Pytanie 8

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny Oświetlenie elektryczne

Montaż, uruchamianie i konser…

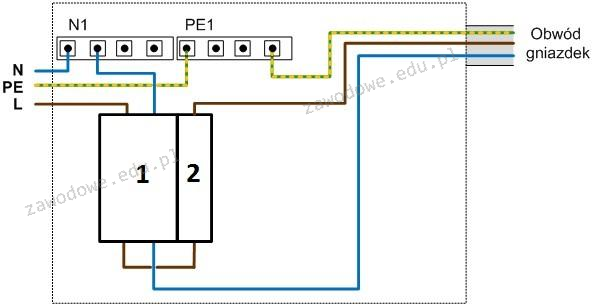

Wskaż miejsce błędnego połączenia na przedstawionym schemacie?

Question 9

ELE.02 Pytanie 9

Kategorie: Materiały i osprzęt elektryczny Narzędzia i techniki montażu

Montaż, uruchamianie i konser…

Do wykonywania której czynności przeznaczone jest narzędzie przedstawione na rysunku?

Question 10

ELE.02 Pytanie 10

Kategorie: Instalacje elektryczne Ochrona przeciwporażeniowa Bezpieczeństwo i przepisy

Montaż, uruchamianie i konser…

Wystąpienie prądu doziemienia o wartości 2,5 A w fazie L3 obwodu jednofazowych gniazd wtyczkowych przedstawionej instalacji spowoduje zadziałanie wyłącznika oznaczonego symbolem

Question 11

ELE.02 Pytanie 11

Kategorie: Instalacje elektryczne Oświetlenie elektryczne

Montaż, uruchamianie i konser…

Na podstawie tabeli określ znamionowy prąd wyłącznika nadprądowego do zabezpieczenia jednofazowego obwodu oświetlenia złożonego z dwunastu lamp 2×36 W z kompensacją mocy biernej.

A. 10 A

B. 4 A

C. 6 A

D. 13 A

Question 12

ELE.02 Pytanie 12

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Wskaż symbol graficzny monostabilnego łącznika przyciskowego z zestykiem NO.

Question 13

ELE.02 Pytanie 13

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne

Montaż, uruchamianie i konser…

Jakie urządzenie powinno zastąpić bezpieczniki topikowe 25 A, które chronią obwody silnika trójfazowego?

Question 14

ELE.02 Pytanie 14

Kategorie: Materiały i osprzęt elektryczny Narzędzia i techniki montażu

Montaż, uruchamianie i konser…

Narzędzie przedstawione na ilustracji przeznaczone jest

Question 15

ELE.02 Pytanie 15

Kategorie: Instalacje elektryczne Narzędzia i techniki montażu Bezpieczeństwo i przepisy

Montaż, uruchamianie i konser…

Jakie działania oraz w jakiej sekwencji powinny zostać przeprowadzone przy wymianie uszkodzonego fragmentu przewodu w instalacji umieszczonej w rurach peszla?

Question 16

ELE.02 Pytanie 16

Kategorie: Ochrona przeciwporażeniowa Oświetlenie elektryczne

Montaż, uruchamianie i konser…

Którą klasę ochronności posiada oprawa oświetleniowa oznaczona przedstawionym symbolem graficznym?

A. II

B. III

C. I

D. 0

Question 17

ELE.02 Pytanie 17

Kategorie: Instalacje elektryczne Bezpieczeństwo i przepisy Oświetlenie elektryczne

Montaż, uruchamianie i konser…

Podczas inspekcji świeżo zrealizowanej instalacji elektrycznej nie ma potrzeby weryfikacji

Question 18

ELE.02 Pytanie 18

Kategorie: Materiały i osprzęt elektryczny Narzędzia i techniki montażu

Montaż, uruchamianie i konser…

Wskaż symbol graficzny przycisku zwiernego.

Question 19

ELE.02 Pytanie 19

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i przepisy

Montaż, uruchamianie i konser…

Która z poniższych czynności jest częścią oględzin przy konserwacji wirnika silnika komutatorowego?

Question 20

ELE.02 Pytanie 20

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Który licznik należy zamontować w instalacji elektrycznej, aby umożliwić przedpłatowy system rozliczania energii elektrycznej?

A. B.

B. D.

C. C.

D. A.

Question 21

ELE.02 Pytanie 21

Kategorie: Materiały i osprzęt elektryczny Narzędzia i techniki montażu

Montaż, uruchamianie i konser…

Narzędzie pokazane na rysunku służy do

Question 22

ELE.02 Pytanie 22

Kategorie: Instalacje elektryczne Narzędzia i techniki montażu

Montaż, uruchamianie i konser…

Który zestaw narzędzi, oprócz przymiaru kreskowego i młotka należy wybrać do montażu instalacji natynkowej w rurach PCV?

Nóż monterski
Poziomnica
Wkrętarka
Obcinaczki
Wiertarka Nóż monterski
Piłka do cięcia
Wkrętak
Obcinaczki
Wiertarka Cęgi do izolacji
Poziomnica
Wkrętarka
Obcinaczki
Lutownica Cęgi do izolacji
Poziomnica
Wkrętarka
Płaskoszczypcy
Wiertarka
A. B. C. D.

A. A.

B. C.

C. B.

D. D.

Question 23

ELE.02 Pytanie 23

Kategorie: Maszyny i urządzenia elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Które z poniższych oznaczeń dotyczy wyłącznika silnikowego?

Question 24

ELE.02 Pytanie 24

Kategorie: Materiały i osprzęt elektryczny Narzędzia i techniki montażu

Montaż, uruchamianie i konser…

Na którym rysunku przedstawiono narzędzie niezbędne do formowania oczek na przewodzie instalacyjnym?

A. C.

B. D.

C. B.

D. A.

Question 25

ELE.02 Pytanie 25

Kategorie: Instalacje elektryczne Narzędzia i techniki montażu

Montaż, uruchamianie i konser…

Na którym schemacie przedstawiono prawidłowy sposób połączenia rozdzielnicy mieszkaniowej z wewnętrzną linią zasilającą?

A. B.

B. D.

C. A.

D. C.

Question 26

ELE.02 Pytanie 26

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona przeciwporażeniowa

Montaż, uruchamianie i konser…

Na wyłączniku różnicowoprądowym są następujące oznaczenia:

CIF-6 30/4/003
I_Δn= 0,03 A
I_n=30 A
~230/400 V
Prąd różnicowy i znamionowy tego wyłącznika wynoszą odpowiednio

Question 27

ELE.02 Pytanie 27

Kategorie: Ochrona przeciwporażeniowa Bezpieczeństwo i przepisy

Montaż, uruchamianie i konser…

W jaki sposób powinno się przeprowadzać zalecane przez producenta regularne testy działania wyłącznika różnicowoprądowego?

Question 28

ELE.02 Pytanie 28

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Na schematach instalacji elektrycznych symbolem przedstawionym na ilustracji oznacza się przewód prowadzony

Question 29

ELE.02 Pytanie 29

Kategorie: Pomiary elektryczne Ochrona przeciwporażeniowa

Montaż, uruchamianie i konser…

Jak powinno się przeprowadzać zalecane przez producenta okresowe testy działania wyłącznika różnicowoprądowego?

Question 30

ELE.02 Pytanie 30

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Który z poniższych przewodów jest przeznaczony do stosowania na zewnątrz budynków?

A. NYM

B. YDY

C. YKY

D. LNY

Question 31

ELE.02 Pytanie 31

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Który element osprzętu łączeniowego przedstawiono na rysunku?

Question 32

ELE.02 Pytanie 32

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Przewód OMY 2x0,5 300/300 V przedstawia zdjęcie

A. D.

B. C.

C. A.

D. B.

Question 33

ELE.02 Pytanie 33

Kategorie: Instalacje elektryczne Oświetlenie elektryczne

Montaż, uruchamianie i konser…

Ile powinna wynosić minimalna liczba żył przewodów w miejscach oznaczonych X oraz Y na przedstawionym schemacie instalacji elektrycznej, aby po jej wykonaniu zgodnie z tym schematem możliwe było jednoczesne sterowanie oświetleniem w obu punktach oświetleniowych niezależnie czterema łącznikami?

Question 34

ELE.02 Pytanie 34

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Jaki rodzaj łącznika zastosowany jest w obwodzie przedstawionym na schemacie?

Question 35

ELE.02 Pytanie 35

Kategorie: Pomiary elektryczne

Montaż, uruchamianie i konser…

Ile wynosi moc całkowita odbiornika zmierzona w układzie przedstawionym na schemacie, jeżeli watomierze wskazują odpowiednio P₁ = 1 000 W i P₂ = 500 W?

A. 866 W

B. 2 250 W

C. 1 500 W

D. 500 W

Question 36

ELE.02 Pytanie 36

Kategorie: Pomiary elektryczne Ochrona przeciwporażeniowa

Montaż, uruchamianie i konser…

Który z pomiarów służy do oceny efektywności zabezpieczenia przed dotykiem bezpośrednim w instalacjach do 1 kV?

Question 37

ELE.02 Pytanie 37

Kategorie: Instalacje elektryczne Ochrona przeciwporażeniowa Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Posługując się tabelą dobierz wyłącznik nadmiarowo-prądowy o największym prądzie znamionowym, który może zabezpieczać obwód jednofazowy, wykonany przewodami o przekroju 1,5 mm², ułożonymi w sposób B2.

Tabela: Obciążalność długotrwała I, [A] przewodów miedzianych o izolacji polwinitowej przy obliczeniowej temperaturze 25^oC
Ułożenie A1 A2 B1 B2 C E
Liczba jednocześnie obciążonych żył 2 3 2 3 2 3 2 3 2 3 2 3
Przekrój mm² Dopuszczalna obciążalność długotrwała, A
1,5 15,5 14,5 15,5 14 18,5 16,5 17,5 16 21 18,5 23 19,5
2,5 21 19 18,5 19,5 25 22 24 21 29 25 32 27
4 28 25 27 24 34 30 32 29 28 34 42 36

A. B6

B. B16

C. B20

D. C6

Question 38

ELE.02 Pytanie 38

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Którym symbolem graficznym należy oznaczyć łącznik świecznikowy w schemacie ideowym instalacji elektrycznej?

Question 39

ELE.02 Pytanie 39

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona przeciwporażeniowa

Montaż, uruchamianie i konser…

Jaka maksymalna wartość impedancji pętli zwarcia jest dopuszczalna w trójfazowym obwodzie elektrycznym o napięciu nominalnym 230/400 V, aby zapewnić skuteczną ochronę przed porażeniem w przypadku uszkodzenia izolacji, jeżeli wiadomo, że zasilanie tego obwodu ma odłączyć instalacyjny wyłącznik nadprądowy B20?

Question 40

ELE.02 Pytanie 40

Kategorie: Instalacje elektryczne Materiały i osprzęt elektryczny

Montaż, uruchamianie i konser…

Jaki jest minimalny dopuszczalny przekrój przewodów miedzianych stosowanych w budynkach jako wewnętrzne linie zasilające (WLZ)?

A. 16 mm2

B. 10 mm2

C. 4 mm2

D. 6 mm2

Nóż monterski Poziomnica Wkrętarka Obcinaczki Wiertarka	Nóż monterski Piłka do cięcia Wkrętak Obcinaczki Wiertarka	Cęgi do izolacji Poziomnica Wkrętarka Obcinaczki Lutownica	Cęgi do izolacji Poziomnica Wkrętarka Płaskoszczypcy Wiertarka
A.	B.	C.	D.

Tabela: Obciążalność długotrwała I, [A] przewodów miedzianych o izolacji polwinitowej przy obliczeniowej temperaturze 25^oC
Ułożenie	A1		A2		B1		B2		C		E
Liczba jednocześnie obciążonych żył	2	3	2	3	2	3	2	3	2	3	2	3
Przekrój mm²	Dopuszczalna obciążalność długotrwała, A
1,5	15,5	14,5	15,5	14	18,5	16,5	17,5	16	21	18,5	23	19,5
2,5	21	19	18,5	19,5	25	22	24	21	29	25	32	27
4	28	25	27	24	34	30	32	29	28	34	42	36

Filtrowanie pytań

Która z poniższych zasad nie jest zawsze obligatoryjna w trakcie serwisowania i konserwacji instalacji elektrycznych o napięciu do 1 kV?

Zakres działania wyzwalaczy elektromagnetycznych w nadprądowych wyłącznikach instalacyjnych o charakterystyce B mieści się w zakresie

Którym symbolem graficznym oznacza się w dokumentacji sposób prowadzenia przewodów instalacji elektrycznej w listwach przypodłogowych?

Który z przedstawionych na rysunkach elementów osprzętu należy zastosować do ułożenia dwóch przewodów DY 1,5 mm2 pod tynkiem w pomieszczeniu mieszkalnym?

Na podstawie przedstawionego schematu oraz przedstawionych wyników pomiarów zlokalizuj usterkę typowego stycznika w układzie 1-fazowym, 230V.

Na którym rysunku przedstawiono przewód spawalniczy OnS-1?

Jakie akcesoria, oprócz szczypiec, powinien mieć monter do podłączenia kabla YnKY5x120 w rozdzielnicy?

Wskaż miejsce błędnego połączenia na przedstawionym schemacie?

Do wykonywania której czynności przeznaczone jest narzędzie przedstawione na rysunku?

Wystąpienie prądu doziemienia o wartości 2,5 A w fazie L3 obwodu jednofazowych gniazd wtyczkowych przedstawionej instalacji spowoduje zadziałanie wyłącznika oznaczonego symbolem

Na podstawie tabeli określ znamionowy prąd wyłącznika nadprądowego do zabezpieczenia jednofazowego obwodu oświetlenia złożonego z dwunastu lamp 2×36 W z kompensacją mocy biernej.

Wskaż symbol graficzny monostabilnego łącznika przyciskowego z zestykiem NO.

Jakie urządzenie powinno zastąpić bezpieczniki topikowe 25 A, które chronią obwody silnika trójfazowego?

Narzędzie przedstawione na ilustracji przeznaczone jest

Jakie działania oraz w jakiej sekwencji powinny zostać przeprowadzone przy wymianie uszkodzonego fragmentu przewodu w instalacji umieszczonej w rurach peszla?

Którą klasę ochronności posiada oprawa oświetleniowa oznaczona przedstawionym symbolem graficznym?

Podczas inspekcji świeżo zrealizowanej instalacji elektrycznej nie ma potrzeby weryfikacji

Wskaż symbol graficzny przycisku zwiernego.

Która z poniższych czynności jest częścią oględzin przy konserwacji wirnika silnika komutatorowego?

Który licznik należy zamontować w instalacji elektrycznej, aby umożliwić przedpłatowy system rozliczania energii elektrycznej?

Narzędzie pokazane na rysunku służy do

Które z poniższych oznaczeń dotyczy wyłącznika silnikowego?

Na którym rysunku przedstawiono narzędzie niezbędne do formowania oczek na przewodzie instalacyjnym?

Na którym schemacie przedstawiono prawidłowy sposób połączenia rozdzielnicy mieszkaniowej z wewnętrzną linią zasilającą?

Na wyłączniku różnicowoprądowym są następujące oznaczenia: CIF-6 30/4/003IΔn= 0,03 AIn=30 A~230/400 V Prąd różnicowy i znamionowy tego wyłącznika wynoszą odpowiednio

W jaki sposób powinno się przeprowadzać zalecane przez producenta regularne testy działania wyłącznika różnicowoprądowego?

Na schematach instalacji elektrycznych symbolem przedstawionym na ilustracji oznacza się przewód prowadzony

Jak powinno się przeprowadzać zalecane przez producenta okresowe testy działania wyłącznika różnicowoprądowego?

Który z poniższych przewodów jest przeznaczony do stosowania na zewnątrz budynków?

Który element osprzętu łączeniowego przedstawiono na rysunku?

Przewód OMY 2x0,5 300/300 V przedstawia zdjęcie

Jaki rodzaj łącznika zastosowany jest w obwodzie przedstawionym na schemacie?

Ile wynosi moc całkowita odbiornika zmierzona w układzie przedstawionym na schemacie, jeżeli watomierze wskazują odpowiednio P1 = 1 000 W i P2 = 500 W?

Który z pomiarów służy do oceny efektywności zabezpieczenia przed dotykiem bezpośrednim w instalacjach do 1 kV?

Którym symbolem graficznym należy oznaczyć łącznik świecznikowy w schemacie ideowym instalacji elektrycznej?

Jaki jest minimalny dopuszczalny przekrój przewodów miedzianych stosowanych w budynkach jako wewnętrzne linie zasilające (WLZ)?

Na wyłączniku różnicowoprądowym są następujące oznaczenia:

CIF-6 30/4/003
I_Δn= 0,03 A
I_n=30 A
~230/400 V
Prąd różnicowy i znamionowy tego wyłącznika wynoszą odpowiednio

Ile wynosi moc całkowita odbiornika zmierzona w układzie przedstawionym na schemacie, jeżeli watomierze wskazują odpowiednio P₁ = 1 000 W i P₂ = 500 W?
