Montaż, uruchamianie i konser…
Który z pomiarów służy do oceny efektywności zabezpieczenia przed dotykiem bezpośrednim w instalacjach do 1 kV?
A. Napięcia dotykowego
B. Rezystancji izolacji
C. Impedancji zwarciowej
D. Rezystancji uziemienia
Filtrowanie pytań
ELE.02 Pytanie 362
Montaż, uruchamianie i konser…
Którym symbolem na schemacie montażowym instalacji elektrycznej należy zaznaczyć urządzenie przedstawione na rysunku?
A. D.
B. C.
C. B.
D. A.
ELE.02 Pytanie 363
Montaż, uruchamianie i konser…
Podczas wymiany uszkodzonego gniazda wtykowego w instalacji podtynkowej, prowadzonej w rurach karbowanych, zauważono, że w wyniku poluzowania zacisku, izolacja jednego z przewodów na długości kilku centymetrów straciła swoją elastyczność i zmieniła kolor. Jak powinno się naprawić to uszkodzenie?
A. Polakierować uszkodzoną izolację przewodu
B. Nałożyć gumowy wąż na uszkodzoną izolację przewodu
C. Wymienić uszkodzony przewód na nowy o takim samym przekroju
D. Wymienić wszystkie przewody na nowe o większym przekroju
Montaż, uruchamianie i konser…

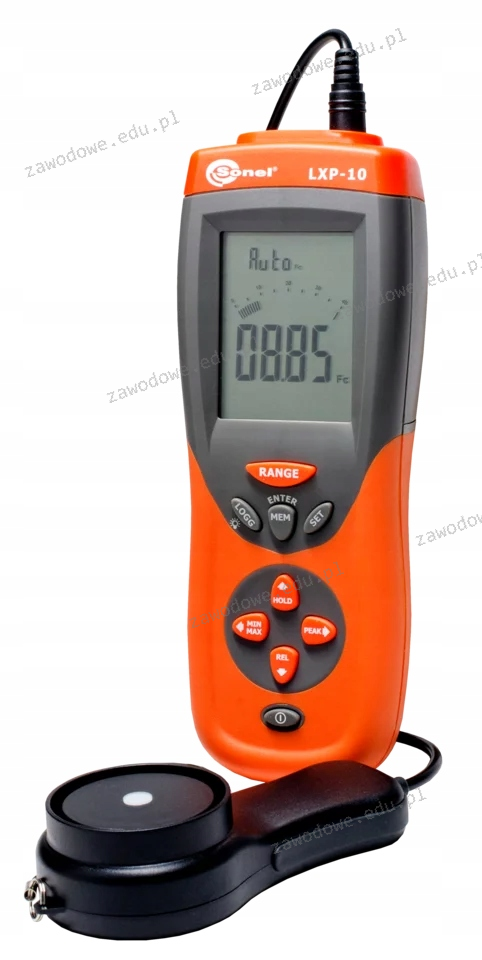

Którą z wymienionych wielkości fizycznych można zmierzyć w instalacji elektrycznej przyrządem pomiarowym przedstawionym na rysunku?
A. Impedancję pętli zwarcia.
B. Rezystancję izolacji przewodów.
C. Prąd różnicowy wyłącznika różnicowoprądowego.
D. Czas wyłączenia wyłączników instalacyjnych nadprądowych.
ELE.02 Pytanie 365
Montaż, uruchamianie i konser…
Który symbol graficzny oznacza na planie instalacji elektrycznej sposób prowadzenia przewodów przedstawiony na zdjęciu?
A. C.
B. D.
C. A.
D. B.
ELE.02 Pytanie 366
Montaż, uruchamianie i konser…
W jaki sposób można zweryfikować funkcjonowanie wyłącznika różnicowoprądowego?
A. Tworząc zwarcie w obwodzie zabezpieczonym
B. Zmieniając ustawienie dźwigni "ON-OFF"
C. Naciskając przycisk "TEST"
D. Sprawdzając napięcie oraz prąd wyłącznika
Montaż, uruchamianie i konser…
Do którego rodzaju ochrony przeciwporażeniowej zaliczane są środki ochrony opisane w ramce?
| 1. | Urządzenia ochronne różnicowoprądowe o znamionowym prądzie różnicowym nieprzekraczającym 30 mA. |
| 2. | Dodatkowe połączenia wyrównawcze ochronne. |
A. Ochrony uzupełniającej.
B. Ochrony przy uszkodzeniu (dodatkowej).
C. Ochrony przez zastosowanie bardzo niskiego napięcia.
D. Ochrony podstawowej.
Montaż, uruchamianie i konser…
Korzystając z zamieszczonego fragmentu instrukcji obsługi multimetru, wyznacz względny błąd pomiaru napięcia, jeżeli woltomierz wskazał 120 V.
| Instrukcja obsługi multimetru (fragment) | |
|---|---|
Uchyb pomiaru: 0,1% w.m. ±0,05% w.z. (podzakresy 100 mV, 1 V) 0,2% w.m. ±0,05% w.z. (podzakresy 10 V, 100 V, 1000 V) | |
| gdzie w.m. oznacza wartość zmierzoną, a w.z. wartość zakresu. |
A. 0,74%
B. 0,07%
C. 0,62%
D. 6,10%
Montaż, uruchamianie i konser…
Jakie z podanych powodów wpływa na wzrost iskrzenia na komutatorze w trakcie działania sprawnego silnika bocznikowego prądu stałego po wymianie szczotek?
A. Zbyt duże wzbudzenie silnika
B. Zbyt mała powierzchnia styku szczotek z komutatorem
C. Zbyt duży nacisk szczotek na komutator
D. Zbyt małe wzbudzenie silnika
ELE.02 Pytanie 370
Montaż, uruchamianie i konser…
Zdjęcie przedstawia
A. wyłącznik krzyżowy.
B. łącznik wielofunkcyjny.
C. łącznik żaluzjowy.
D. wyłącznik schodowy.
ELE.02 Pytanie 371
Montaż, uruchamianie i konser…
Która z poniższych działań jest zaliczana do czynności konserwacyjnych instalacji elektrycznych w domach i obiektach użyteczności publicznej?
A. Instalacja nowych punktów świetlnych
B. Zamiana zużytych urządzeń na nowe
C. Przesunięcie miejsc montażu opraw oświetleniowych
D. Wymiana uszkodzonych gniazd wtyczkowych
Montaż, uruchamianie i konser…
Jaką minimalną wartość prądu powinno mieć wykonanie pomiaru ciągłości elektrycznej przewodów ochronnych w głównych i dodatkowych połączeniach wyrównawczych oraz przewodów czynnych w przypadku obwodów odbiorczych typu pierścieniowego?
A. 100 mA
B. 500 mA
C. 150 mA
D. 200 mA
Montaż, uruchamianie i konser…
Jakie pomiary są wykonywane przy sprawdzaniu wyłącznika różnicowoprądowego?
A. napięcia sieciowego oraz prądu obciążenia
B. prądu obciążenia oraz czasu jego działania
C. prądu różnicowego oraz czasu jego działania
D. napięcia sieciowego oraz prądu różnicowego
Montaż, uruchamianie i konser…
Z instrukcji obsługi przedstawionego na rysunku miernika wynika, że przed pomiarem rezystancji należy wyzerować omomierz. W tym celu należy przełącznikiem funkcji wybrać pomiar rezystancji i ustawić wskazówkę na 0 Ω przy pomocy pokrętła oznaczonego cyfrą
A. 1 przy zwartych przewodach pomiarowych.
B. 2 przy odłączonych przewodach pomiarowych.
C. 2 przy zwartych przewodach pomiarowych.
D. 1 przy odłączonych przewodach pomiarowych.
Montaż, uruchamianie i konser…
Na którym rysunku przedstawiono schemat montażowy?
A. B.
B. A.
C. D.
D. C.
Montaż, uruchamianie i konser…
Którym symbolem oznacza się, przedstawiony na rysunku, przewód do wykonania instalacji oświetleniowej wtynkowej?
A. YDYtżo
B. OMYp
C. SMYp
D. YDYp
Montaż, uruchamianie i konser…
Urządzenie pokazane na zdjęciu to
A. regulator fotokomórki.
B. łącznik zmierzchowy.
C. programowalny przełącznik czasowy.
D. regulator natężenia oświetlenia.
Montaż, uruchamianie i konser…
W którym z punktów spośród wskazanych strzałkami na charakterystyce diody prostowniczej przedstawionej na rysunku odczytywane jest napięcie przebicia?
A. D.
B. C.
C. B.
D. A.
Montaż, uruchamianie i konser…
Wyzwalacz elektromagnetyczny wyłącznika toru prądowego, przedstawiamy na schemacie blokowym jak na rysunku, oznacza się na schemacie elektrycznym symbolem graficznym
A. D.
B. A.
C. B.
D. C.
Montaż, uruchamianie i konser…
Który element instalacji elektrycznej przedstawiono na rysunku?
A. Wyłącznik priorytetowy.
B. Ogranicznik mocy.
C. Ogranicznik przepięć.
D. Wyłącznik ciśnieniowy.
Montaż, uruchamianie i konser…
W układzie jak na rysunku po załączeniu wskazówka watomierza W1 wychyliła się w lewą stronę. Po zamianie zacisków napięciowych watomierz wskazał moc 350 W. Jaka jest całkowita moc pobierana przez odbiornik, jeśli watomierz W2 wskazuje 800 W?
A. 350W
B. 1150W
C. 800W
D. 450W
Montaż, uruchamianie i konser…
Kontrolując warunek automatycznego wyłączenia zasilania jako element ochrony przed porażeniem w systemach TN-S, realizowanego przez nadprądowy wyłącznik instalacyjny, oprócz pomiaru impedancji pętli zwarcia konieczne jest określenie dla zastosowanego wyłącznika
A. maksymalnej wielkości prądu zwarciowego
B. czasu działania wyzwalacza zwarciowego
C. wartości prądu wyłączającego
D. progu zadziałania wyzwalacza przeciążeniowego
ELE.02 Pytanie 383
Montaż, uruchamianie i konser…
Które z poniższych wskazówek nie dotyczy przeprowadzania nowych instalacji elektrycznych w lokalach mieszkalnych?
A. Gniazda wtyczkowe w kuchni zasilane muszą być z oddzielnego obwodu
B. Oddzielić obwody oświetleniowe od obwodów gniazd wtyczkowych
C. Gniazda wtyczkowe w każdym pomieszczeniu powinny być zasilane z osobnego obwodu
D. Odbiorniki o dużej mocy należy zasilać z wyodrębnionych obwodów
ELE.02 Pytanie 384
Montaż, uruchamianie i konser…
Który z wymienionych zestawów materiałów i narzędzi, oprócz wiertarki i poziomnicy, umożliwia ułożenie podtynkowej instalacji elektrycznej prowadzonej w rurkach stalowych?
| Bruzdownica Gips Młotek Otwornica koronkowa Punktak | Bruzdownica Drut wiązałkowy Młotek Otwornica koronkowa Stalowe gwoździe | Drut wiązałkowy Młotek Otwornica koronkowa Przecinak Punktak | Bruzdownica Drut wiązałkowy Pistolet do kleju Stalowe gwoździe Zestaw wierteł |
| A. | B. | C. | D. |
A. D.
B. C.
C. A.
D. B.
Montaż, uruchamianie i konser…
Jakie narzędzia powinny być zastosowane przy trasowaniu instalacji elektrycznej w ścianach w pomieszczeniach mieszkalnych?
A. Zestaw wkrętaków, kleszcze monterskie, sznurek traserski, młotek
B. Ołówek, poziomnica, miarka taśmowa, sznurek traserski
C. Ołówek, miarka taśmowa, kleszcze monterskie, młotek
D. Poziomnica, kleszcze monterskie, zestaw wkrętaków, młotek
Montaż, uruchamianie i konser…
Która z podanych metod realizacji instalacji elektrycznych jest przeznaczona do użycia w lokalach mieszkalnych?
A. Przewodami szynowymi
B. Na drabinkach
C. W listwach przypodłogowych
D. W kanałach podłogowych
Montaż, uruchamianie i konser…
W którym układzie sieciowym występuje przewód oznaczany przedstawionym symbolem graficznym?
A. TT
B. TN-C
C. IT
D. TN-S
ELE.02 Pytanie 388
Montaż, uruchamianie i konser…
Jakie działania należy podjąć po odłączeniu zasilania, aby zgodnie z PN-HD 60364-6:2008 Instalacje elektryczne niskiego napięcia, przeprowadzić pomiar rezystancji izolacji kabli?
A. Zasilić badaną instalację napięciem stałym oraz zapewnić skuteczną ochronę przed możliwością przypadkowego, ponownego załączenia napięcia zasilającego
B. Wyłączyć odbiorniki oraz zapewnić skuteczną ochronę przed możliwością przypadkowego, ponownego załączenia napięcia zasilającego
C. Rozłączyć oprawy oświetleniowe, zewrzeć łączniki oświetlenia oraz zapewnić skuteczną ochronę przed możliwością przypadkowego, ponownego załączenia napięcia zasilającego
D. Odłączyć odbiorniki, zewrzeć łączniki oraz zapewnić skuteczną ochronę przed dotykiem bezpośrednim
Montaż, uruchamianie i konser…
Który rodzaj wirującej maszyny elektrycznej przedstawiono na ilustracji?
A. Synchroniczną.
B. Komutatorową prądu przemiennego.
C. Asynchroniczną pierścieniową.
D. Bocznikową prądu stałego.
Montaż, uruchamianie i konser…
Aby zmierzyć częstotliwość, należy użyć
A. fazomierza
B. waromierza
C. watomierza
D. częstościomierza
ELE.02 Pytanie 391
Montaż, uruchamianie i konser…
Który z przedstawionych wyłączników należy zastosować do wykrywania prądów różnicowych przemiennych o zwiększonej częstotliwości, zawierających wyższe harmoniczne w układach energoelektronicznych?
A. C.
B. B.
C. D.
D. A.
ELE.02 Pytanie 392
Montaż, uruchamianie i konser…
Stosując kryterium obciążalności prądowej, dobierz przewód kabelkowy o najmniejszym przekroju żył miedzianych do wykonania trójfazowej instalacji wtynkowej w układzie TN-S, która jest zabezpieczona wyłącznikiem instalacyjnym z oznaczeniem B16.
| Przekrój przewodu mm² | Jeden lub kilka kabli 1-żyłowych ułożonych w rurze | Kilka kabli np.: przewody płaszczowe, rurowe, wtynkowe | Pojedynczy w powietrzu, przy czym odstęp odpowiada przynajmniej średnicy kabla | |||
|---|---|---|---|---|---|---|
| Żyła Cu A | Żyła Al A | Żyła Cu A | Żyła Al A | Żyła Cu A | Żyła Al A | |
| 0,75 | - | - | 12 | - | 15 | - |
| 1,0 | 11 | - | 15 | - | 19 | - |
| 1,5 | 15 | - | 18 | - | 24 | - |
| 2,5 | 20 | 15 | 26 | 20 | 32 | 26 |
| 4 | 25 | 20 | 34 | 27 | 42 | 33 |
| 6 | 33 | 26 | 44 | 35 | 54 | 42 |
A. YDY 5x2,5 mm2
B. YADY 5x4 mm2
C. YDY 5x1 mm2
D. YDY 5x1,5 mm2
Montaż, uruchamianie i konser…
Na którym rysunku przedstawiono przewód spawalniczy OnS-1?
A. C.
B. B.
C. D.
D. A.
Montaż, uruchamianie i konser…
Urządzenie przestawione na ilustracji przeznaczone jest do
A. obróbki skrawaniem.
B. demontażu łożysk.
C. odkręcania zapieczonych śrub.
D. montażu łożysk.
Montaż, uruchamianie i konser…
Na podstawie wybranych informacji dobierz wyłącznik nadprądowy do zabezpieczenia obwodu silnika trójfazowego klatkowego o prądzie znamionowym In = 5,5 A?
A. In = 6 A, charakterystyka C, krotność In = 5 do 10
B. In = 16 A, charakterystyka B, krotność In = 3 do 5
C. In = 16 A, charakterystyka C, krotność In = 5 do 10
D. In = 6 A, charakterystyka B, krotność In = 3 do 5
ELE.02 Pytanie 396
Montaż, uruchamianie i konser…
Wskaż miejsce błędnego połączenia na przedstawionym schemacie?
A. Puszka I.
B. Puszka II i łącznik schodowy I.
C. Łącznik schodowy II lub puszka II.
D. Łącznik schodowy I.
ELE.02 Pytanie 397
Montaż, uruchamianie i konser…
Którą wstawkę kalibrową należy zastosować do podstawy bezpiecznikowej przeznaczonej dla wkładki topikowej typu D, o oznaczeniu literowym gL i parametrach katalogowych U = 500 V, I = 25 A?
A. Wstawkę 1.
B. Wstawkę 3.
C. Wstawkę 2.
D. Wstawkę 4.
Montaż, uruchamianie i konser…
Który sposób podłączenia instalacji oświetleniowej jest poprawny?
A. D.
B. C.
C. A.
D. B.
Montaż, uruchamianie i konser…
Jak często należy przeprowadzać okresowe badania eksploatacyjne instalacji elektrycznej w budynku jednorodzinnym?
A. 8 lat
B. 6 lat
C. 4 lata
D. 5 lat
Montaż, uruchamianie i konser…

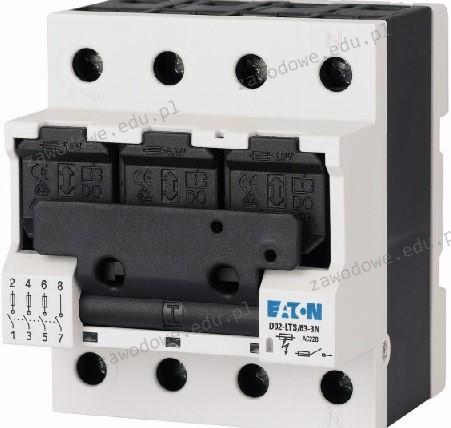

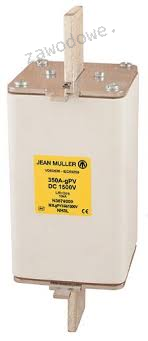

Aparat pokazany na zdjęciu chroni instalację elektryczną mieszkania przed
A. zwarciem.
B. przepięciem.
C. przeciążeniem.
D. upływem prądu.
