ELE.02 Pytanie 401
Montaż, uruchamianie i konser…

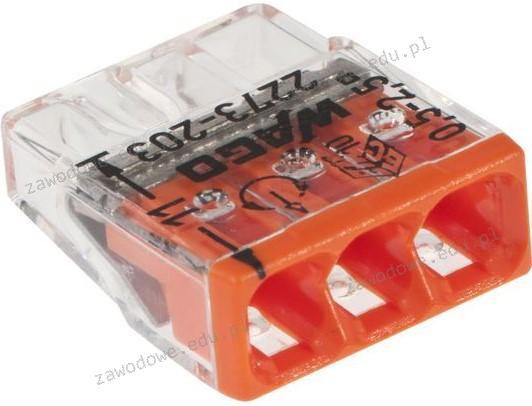

Na którym rysunku przedstawiono szybkozłączkę do puszek instalacyjnych?

Ilustracja do pytania 1
A. B.
B. D.
C. C.
D. A.
ELE.02 Pytanie 402
Montaż, uruchamianie i konser…

Na którym rysunku przedstawiono żarówkę z trzonkiem GU10?

Ilustracja do pytania 2
A. A.
B. C.
C. B.
D. D.
ELE.02 Pytanie 403
Montaż, uruchamianie i konser…

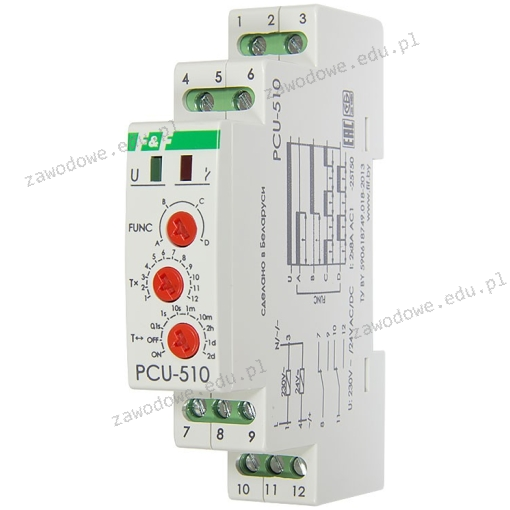

Które urządzenie przedstawiono na rysunku?

Ilustracja do pytania 3
A. Przekaźnik bistabilny.
B. Wyłącznik zmierzchowy.
C. Prostownik dwupołówkowy.
D. Ogranicznik przepięć.
ELE.02 Pytanie 404
Montaż, uruchamianie i konser…

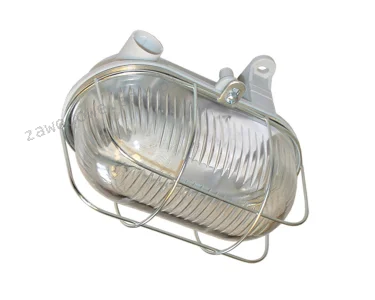

Którą oprawę oświetleniową należy zastosować w piwnicy o zwiększonej wilgotności powietrza?

Ilustracja do pytania 4
A. A.
B. D.
C. B.
D. C.
ELE.02 Pytanie 405
Montaż, uruchamianie i konser…

Którego wyłącznika nadprądowego należy użyć do zabezpieczenia obwodu jednofazowego instalacji elektrycznej o napięciu 230 V zasilającego grzejnik oporowy o mocy 1600 W?

A. C16
B. B10
C. B16
D. C10
ELE.02 Pytanie 406
Montaż, uruchamianie i konser…

Który stopień ochrony powinno posiadać urządzenie odporne na działanie wody lanej strugą na obudowę z dowolnej strony?

A. IPX4
B. IPX5
C. IPX3
D. IPX2
ELE.02 Pytanie 407
Montaż, uruchamianie i konser…

Zamontowanie gniazda wtykowego bez styku ochronnego i dołączenie do niego urządzenia elektrycznego I klasy ochronności spowoduje

A. zwarcie w instalacji elektrycznej.
B. przeciążenie instalacji elektrycznej.
C. uszkodzenie urządzenia elektrycznego.
D. zagrożenie porażeniem prądem elektrycznym.
ELE.02 Pytanie 408
Montaż, uruchamianie i konser…

Jaka jest maksymalna zalecana liczba jednofazowych gniazd wtykowych o napięciu 230 V w pomieszczeniach mieszkalnych zasilanych z jednego obwodu?

A. 6 szt.
B. 13 szt.
C. 3 szt.
D. 10 szt.
ELE.02 Pytanie 409
Montaż, uruchamianie i konser…

Na podstawie tabeli określ znamionowy prąd wyłącznika nadprądowego do zabezpieczenia jednofazowego obwodu oświetlenia złożonego z dwunastu lamp 2×36 W z kompensacją mocy biernej.

Ilustracja do pytania 9
A. 13 A
B. 4 A
C. 10 A
D. 6 A
ELE.02 Pytanie 410
Montaż, uruchamianie i konser…

Które z wymienionych zaleceń nie dotyczy wykonywania nowych instalacji elektrycznych w pomieszczeniach mieszkalnych?

A. Gniazda wtykowe w kuchni zasilać z osobnego obwodu.
B. Odbiorniki dużej mocy zasilać z wydzielonych obwodów.
C. Gniazda wtykowe każdego pomieszczenia zasilać z osobnego obwodu.
D. Rozdzielić obwody oświetleniowe od gniazd wtykowych.
ELE.02 Pytanie 411
Montaż, uruchamianie i konser…

Który element oznacza się na schematach elektrycznych symbolem graficznym przedstawionym na rysunku?

Ilustracja do pytania 11
A. Dławik.
B. Łącznik krańcowy.
C. Gniazdo z transformatorem separacyjnym.
D. Autotransformator.
ELE.02 Pytanie 412
Montaż, uruchamianie i konser…

Jaka powinna być minimalna liczba przewodów w miejscach X oraz Y na schemacie instalacji, aby po jej wykonaniu możliwe było załączanie oświetlenia ze wszystkich łączników?

Ilustracja do pytania 12
A. X - 5 szt., Y - 4 szt.
B. X - 4 szt., Y - 5 szt.
C. X - 5 szt., Y - 5 szt.
D. X - 4 szt., Y - 4 szt.
ELE.02 Pytanie 413
Montaż, uruchamianie i konser…

Którym symbolem graficznym należy oznaczyć łącznik świecznikowy na schemacie ideowym instalacji elektrycznej?

Ilustracja do pytania 13
A. A.
B. B.
C. D.
D. C.
ELE.02 Pytanie 414
Montaż, uruchamianie i konser…

Trasując położenie osprzętu instalacji w pomieszczeniu mieszkalnym na podstawie schematu, którego fragment przedstawiono na rysunku, należy

Ilustracja do pytania 14
A. gniazda umieszczać w odległości co najmniej 50 cm od krawędzi drzwi i okien.
B. gniazda umieszczać tylko w strefie przypodłogowej.
C. wyłącznik i gniazda umieszczać na wysokości co najmniej 100 cm od podłoża.
D. uwzględnić zalecenia inwestora dotyczące wysokości umieszczania wyłącznika i gniazd w pomieszczeniu.
ELE.02 Pytanie 415
Montaż, uruchamianie i konser…

Do wykonywania której czynności przeznaczone jest narzędzie przedstawione na rysunku?

Ilustracja do pytania 15
A. Odizolowywania żył przewodów.
B. Przecinania karbowanych rur winidurowych.
C. Mocowania przewodów wtynkowych do ściany.
D. Zaciskania tulejek na końcówkach przewodów.
ELE.02 Pytanie 416
Montaż, uruchamianie i konser…

Określ sposób podłączenia łącznika przedstawionego na fotografii, aby w układzie, którego schemat przedstawiono na rysunku, zapewnione było sterowanie oświetleniem z trzech niezależnych miejsc.

Ilustracja do pytania 16
A. I-4, II-3, III-2, IV-1
B. I-1, II-2, III-3, IV-4
C. I-2, II-4, III-1, IV-3
D. I-1, II-4, III-2, IV-3
ELE.02 Pytanie 417
Montaż, uruchamianie i konser…

Na rysunku przedstawiono sposób podłączenia

Ilustracja do pytania 17
A. przekładników prądowych w trzech fazach.
B. trójfazowego transformatora separacyjnego.
C. dławików w trójfazowej oprawie świetlówkowej.
D. trójfazowego licznika energii elektrycznej.
ELE.02 Pytanie 418
Montaż, uruchamianie i konser…

Do zacisku odbiornika podłączonego na stałe w instalacji TN-S oznaczonego symbolem graficznym przedstawionym na rysunku należy podłączyć przewód

Ilustracja do pytania 18
A. wyrównawczy.
B. odgromowy.
C. ochronny.
D. neutralny.
ELE.02 Pytanie 419
Montaż, uruchamianie i konser…

Który sposób podłączenia instalacji oświetleniowej jest poprawny?

Ilustracja do pytania 19
A. D.
B. C.
C. B.
D. A.
ELE.02 Pytanie 420
Montaż, uruchamianie i konser…

Na rysunku przedstawiono sposób podłączenia miernika MZC-201 do pomiaru

Ilustracja do pytania 20
A. rezystancji uziomu.
B. ciągłości połączeń ochronnych.
C. rezystancji izolacji.
D. impedancji pętli zwarcia.
ELE.02 Pytanie 421
Montaż, uruchamianie i konser…

Na którym rysunku przedstawiono schemat podłączenia automatu schodowego, umożliwiający prawidłową pracę układu oświetlenia?

Ilustracja do pytania 21
A. C.
B. A.
C. B.
D. D.
ELE.02 Pytanie 422
Montaż, uruchamianie i konser…

Podczas oględzin nowo wykonanej instalacji elektrycznej nie jest wymagane sprawdzenie

A. wartości natężenia oświetlenia na stanowiskach pracy.
B. rozmieszczenia tablic ostrzegawczych i informacyjnych.
C. doboru zabezpieczeń i aparatury.
D. doboru i oznaczenia przewodów.
ELE.02 Pytanie 423
Montaż, uruchamianie i konser…

Przed przystąpieniem do wymiany uszkodzonej oprawy oświetleniowej w pomieszczeniu biurowym nie jest wymagane

A. zabezpieczenie przed włączeniem zasilania przez osoby nieuprawnione.
B. wyłączenie instalacji spod napięcia.
C. pisemne polecenie wykonania prac.
D. oznakowanie i zabezpieczenie miejsca pracy.
ELE.02 Pytanie 424
Montaż, uruchamianie i konser…

Dołączenie odbiornika II klasy ochronności do gniazda wtykowego ze stykiem ochronnym powoduje zadziałanie wyłącznika różnicowoprądowego, dołączenie do innego gniazda z tego samego obwodu nie powoduje zadziałania zabezpieczenia, a odbiornik działa prawidłowo. Określ rodzaj usterki w pierwszym gnieździe.

A. Zamieniony przewód ochronny z neutralnym.
B. Zamieniony przewód fazowy z neutralnym.
C. Odłączony przewód ochronny.
D. Uszkodzona izolacja przewodu fazowego.
ELE.02 Pytanie 425
Montaż, uruchamianie i konser…

Którego aparatu należy użyć w celu zastąpienia bezpieczników topikowych w modernizowanej instalacji w obwodzie zasilającym silnik trójfazowy?

Ilustracja do pytania 25
A. B.
B. C.
C. A.
D. D.
ELE.02 Pytanie 426
Montaż, uruchamianie i konser…

Którego z wymienionych wyłączników różnicowoprądowych należy użyć jako zabezpieczenia przeciwporażeniowego, przeciążeniowego oraz zwarciowego w obwodzie gniazd wtykowych instalacji jednofazowej 230 V/50 Hz?

A. P 302 25-30-AC
B. P 312 B-16-30-AC
C. P 344 C-16-30-AC
D. P 304 25-30-AC
ELE.02 Pytanie 427
Montaż, uruchamianie i konser…

Którego zestawu narzędzi należy użyć do montażu aparatury i wykonania połączeń elektrycznych w rozdzielnicy mieszkaniowej?

A. Szczypce do zaciskania końcówek, przyrząd do ściągania powłoki, nóż monterski, zestaw wkrętaków.
B. Szczypce monterskie uniwersalne, młotek, przyrząd do ściągania powłoki, przyrząd do ściągania izolacji.
C. Szczypce do cięcia przewodów, przyrząd do ściągania powłoki, przyrząd do ściągania izolacji, zestaw wkrętaków.
D. Szczypce monterskie uniwersalne, nóż monterski, przymiar taśmowy, przyrząd do ściągania izolacji, wkrętarka.
ELE.02 Pytanie 428
Montaż, uruchamianie i konser…

W jakim celu należy użyć przyrządu przedstawionego na rysunku?

Ilustracja do pytania 28
A. Pomiaru prędkości obrotowej wałów.
B. Punktowego przenoszenia wysokości.
C. Wykrywania przewodów pod tynkiem.
D. Pomiaru natężenia oświetlenia.
ELE.02 Pytanie 429
Montaż, uruchamianie i konser…

Którego przyrządu należy użyć do pomiarów rezystancji izolacji w instalacji elektrycznej?

Ilustracja do pytania 29
A. C.
B. A.
C. B.
D. D.
ELE.02 Pytanie 430
Montaż, uruchamianie i konser…

Którego przyrządu należy użyć w celu sprawdzenia ciągłości przewodu podczas montażu instalacji?

A. Omomierza.
B. Watomierza.
C. Amperomierza.
D. Megaomomierza.
ELE.02 Pytanie 431
Montaż, uruchamianie i konser…

Jak należy interpretować przedstawiony na zdjęciu wynik pomiaru rezystancji izolacji przewodu o napięciu znamionowym 300 V/300 V wykonany miernikiem MIC-2 ustawionym na zakres 500 V?

Ilustracja do pytania 31
A. Zbyt mała rezystancja izolacji przewodu.
B. Rezystancja izolacji przewodu jest wystarczająca.
C. Miernik jest uszkodzony.
D. Miernik ma rozładowaną baterię.
ELE.02 Pytanie 432
Montaż, uruchamianie i konser…

Który z wymienionych pomiarów instalacji należy wykonać w celu sprawdzenia ochrony przeciwporażeniowej podstawowej?

A. Czasu zadziałania wyłącznika RCD.
B. Prądu zadziałania wyłącznika RCD.
C. Rezystancji izolacji.
D. Rezystancji uziemienia.
ELE.02 Pytanie 433
Montaż, uruchamianie i konser…

Podczas wymiany uszkodzonego gniazda wtykowego w instalacji wtynkowej prowadzonej w rurach karbowanych stwierdzono, że w wyniku obluzowania zacisku izolacja jednego przewodu na długości kilku centymetrów straciła elastyczność i zmieniła kolor. W jaki sposób należy dokonać naprawy uszkodzenia?

A. Nałożyć koszulkę termokurczliwą na uszkodzoną izolację przewodu.
B. Wymienić uszkodzony przewód na nowy o takim samym przekroju.
C. Wymienić wszystkie przewody na nowe o większym przekroju.
D. Zaizolować uszkodzoną izolację przewodu taśmą.
ELE.02 Pytanie 434
Montaż, uruchamianie i konser…

Którego pomiaru należy dokonać w celu sprawdzenia skuteczności ochrony przeciwporażeniowej przy uszkodzeniu dla odbiornika I klasy ochronności pracującego w sieci TT?

A. Ciągłości przewodu neutralnego.
B. Rezystancji uziomu, do którego dołączona jest obudowa odbiornika.
C. Rezystancji izolacji przewodu uziemiającego.
D. Ciągłości przewodów fazowych.
ELE.02 Pytanie 435
Montaż, uruchamianie i konser…

Przeglądu przeciwpożarowego wyłącznika prądu należy dokonywać w okresach ustalonych przez producenta, lecz nie rzadziej niż raz na

A. dwa lata.
B. trzy lata.
C. pięć lat.
D. rok.
ELE.02 Pytanie 436
Montaż, uruchamianie i konser…

Zmierzono różnicowy prąd zadziałania wyłączników różnicowoprądowych w instalacji elektrycznej. Jaki wniosek można wyciągnąć z pomiarów przedstawionych w tabeli?

Ilustracja do pytania 36
A. Żaden wyłącznik nie nadaje się do dalszej eksploatacji.
B. Wyłącznik nr III nie nadaje się do dalszej eksploatacji.
C. Wszystkie wyłączniki nadają się do dalszej eksploatacji.
D. Wyłącznik nr II nie nadaje się do dalszej eksploatacji.
ELE.02 Pytanie 437
Montaż, uruchamianie i konser…

Przystępując do prac konserwacyjnych, np. wymiany uszkodzonych elementów instalacji elektrycznej, należy w kolejności:

A. oznakować miejsce prac, zabezpieczyć przed przypadkowym załączeniem, potwierdzić brak napięcia, wyłączyć instalację spod napięcia.
B. zabezpieczyć przed przypadkowym załączeniem, oznakować miejsce prac, wyłączyć instalację spod napięcia, potwierdzić brak napięcia.
C. oznakować miejsce prac, zabezpieczyć przed przypadkowym załączeniem, wyłączyć instalację spod napięcia, potwierdzić brak napięcia.
D. wyłączyć instalację spod napięcia, zabezpieczyć przed przypadkowym załączeniem, potwierdzić brak napięcia, oznakować miejsce prac.
ELE.02 Pytanie 438
Montaż, uruchamianie i konser…

Który z wymienionych przewodów należy zastosować do zasilenia z sieci jednofazowej ruchomego odbiornika, wykonanego w II klasie ochronności?

A. H03VV-F 3×0,75
B. H05VV-K 3×1,5
C. H03VVH2-F 2×0,75
D. H05VV-U 2×1,5
ELE.02 Pytanie 439
Montaż, uruchamianie i konser…

Na którym rysunku przedstawiono przewód spawalniczy OnS-1?

Ilustracja do pytania 39
A. C.
B. B.
C. D.
D. A.
ELE.02 Pytanie 440
Montaż, uruchamianie i konser…

Który z przedstawionych na rysunkach przewodów należy użyć do montażu obwodów zasilających jednofazowej instalacji elektrycznej w układzie TN-S?

Ilustracja do pytania 40
A. D.
B. B.
C. C.
D. A.
