ELE.02 Pytanie 121
Montaż, uruchamianie i konser…

W dokumentacji technicznej instalacji elektrycznej przewód wyrównawczy oznaczony jest symbolem literowym

A. E
B. FPE
C. TE
D. CC
ELE.02 Pytanie 122
Montaż, uruchamianie i konser…

Na zdjęciu przedstawiono kabel

Ilustracja do pytania 2
A. kontrolny z żyłami wielodrutowymi na napięcie 300/500 V w izolacji z tworzywa bezhalogenowego, ekranowany.
B. sygnalizacyjny z żyłami jednodrutowymi na napięcie 0,6/1 kV w osłonie polwinitowej.
C. elektroenergetyczny z żyłami miedzianymi o izolacji polwinitowej, na napięcie 0,6/1 kV.
D. sygnalizacyjny z żyłami wielodrutowymi o wiązkach parowych na napięcie 300/500 V.
ELE.02 Pytanie 123
Montaż, uruchamianie i konser…

Na rysunku przedstawiono symbol graficzny przewodu

Ilustracja do pytania 3
A. L
B. N
C. PE
D. PEN
ELE.02 Pytanie 124
Montaż, uruchamianie i konser…

W przypadku instalacji elektrycznej, w której z jednego punktu zasilane są co najmniej dwie wewnętrzne linie zasilające, należy zastosować

A. przyłącze.
B. rozdzielnicę główną.
C. złącze.
D. instalacje odbiorcze.
ELE.02 Pytanie 125
Montaż, uruchamianie i konser…

Aparat pokazany na zdjęciu chroni instalację elektryczną mieszkania przed

Ilustracja do pytania 5
A. przeciążeniem.
B. zwarciem.
C. upływem prądu.
D. przepięciem.
ELE.02 Pytanie 126
Montaż, uruchamianie i konser…

Aparat pokazany na zdjęciu jest wykorzystywany do

Ilustracja do pytania 6
A. wykrywania prądów upływu.
B. ograniczania napięć.
C. ograniczania przepięć.
D. wyłączania prądów roboczych.
ELE.02 Pytanie 127
Montaż, uruchamianie i konser…

Wskaźnik zadziałania wkładki topikowej o wartości prądu znamionowego 20 A ma kolor

A. szary.
B. żółty.
C. czerwony.
D. niebieski.
ELE.02 Pytanie 128
Montaż, uruchamianie i konser…

Wyłączniki różnicowoprądowe stosuje się w sieciach TN-S jako zabezpieczenie przed

A. zwarciem.
B. porażeniem.
C. przeciążeniem.
D. przepięciem.
ELE.02 Pytanie 129
Montaż, uruchamianie i konser…

Na zdjęciu przedstawiono

Ilustracja do pytania 9
A. rozłącznik.
B. odłącznik.
C. wyłącznik.
D. bezpiecznik.
ELE.02 Pytanie 130
Montaż, uruchamianie i konser…

Łącznik przedstawiony na zdjęciu jest oznaczony na schematach symbolem graficznym

Ilustracja do pytania 10
A. D.
B. B.
C. A.
D. C.
ELE.02 Pytanie 131
Montaż, uruchamianie i konser…

Do zabezpieczenia obwodu przed przeciążeniem i zwarciem służy wyłącznik

A. współpracujący z przekaźnikiem sygnalizacyjnym.
B. współpracujący z przekaźnikiem czasowym.
C. współpracujący z bezpiecznikiem topikowym.
D. wyposażony w aparat różnicowoprądowy.
ELE.02 Pytanie 132
Montaż, uruchamianie i konser…

Strzałka na rysunku wskazuje

Ilustracja do pytania 12
A. przycisk zwiemy.
B. styk pomocniczy zwiemy.
C. styk pomocniczy rozwierny.
D. przycisk rozwierny.
ELE.02 Pytanie 133
Montaż, uruchamianie i konser…

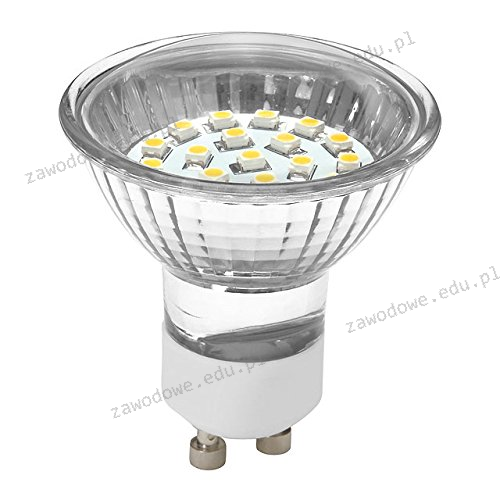

Na zdjęciach przedstawiono kolejno od lewej typy trzonków źródeł światła

Ilustracja do pytania 13
A. E27,G4,G9,MR11
B. E27,MR11,G4,G9
C. E27,G9,MR11,G4
D. E27,G4,MR11,G9
ELE.02 Pytanie 134
Montaż, uruchamianie i konser…

Warunkiem samoczynnego odłączenia zasilania w układach typu TN jest zależność (UO - napięcie znamionowe w V; Ia - wartość prądu w A, zapewniająca bezzwłoczne, samoczynne zadziałanie urządzenia ochronnego; Zs - impedancja pętli zwarciowej w Ω)

A. UO < Zs ∙ Ia
B. UO > Zs ∙ 2Ia
C. UO > Zs ∙ Ia
D. UO < Zs ∙ 2Ia
ELE.02 Pytanie 135
Montaż, uruchamianie i konser…

Obszar zadziałania wyzwalaczy elektromagnetycznych wyłączników instalacyjnych nadprądowych dla charakterystyki C zawiera się w granicach

A. 5-10 krotności prądu znamionowego.
B. 20-30 krotności prądu znamionowego.
C. 1-20 krotności prądu znamionowego.
D. 3-5 krotności prądu znamionowego.
ELE.02 Pytanie 136
Montaż, uruchamianie i konser…

W mieszkaniu zasilanym napięciem 400 V (3/N/PE 50Hz) zainstalowano następujące odbiorniki:
1. przepływowy podgrzewacz wody (12 kW) - obwód 3 fazowy
2. zmywarka do naczyń (3,5 kW) - obwód 1 fazowy
3. kuchenka elektryczna (9,5 kW) - obwód 3 fazowy
4. pralka automatyczna (4,5 kW) - obwód 1 fazowy

Odbiorniki jednofazowe i trójfazowe zasilane są z dwóch oddzielnych obwodów. Jako zabezpieczenie zastosowano wyłączniki instalacyjne. O jakich wartościach prądu znamionowego należy zastosować zabezpieczenia dla obwodu jedno i trójfazowego?

A. 25 A, 40 A
B. 25 A, 25 A
C. 40 A, 25 A
D. 40 A, 40 A
ELE.02 Pytanie 137
Montaż, uruchamianie i konser…

Na rysunku przedstawiono oprawę oświetlenia

Ilustracja do pytania 17
A. bezpośredniego - klasy I.
B. przeważnie pośredniego - klasy IV.
C. przeważnie bezpośredniego - klasy II.
D. pośredniego - klasy V.
ELE.02 Pytanie 138
Montaż, uruchamianie i konser…

W układzie zasilanym napięciem 400/230 V obwód zabezpieczony jest wyłącznikiem nadprądowym typu S-303 CLS6-C10/3. O jakiej maksymalnej mocy można zainstalować klimatyzator trójfazowy w tym układzie?

A. 3,9 kW
B. 9,6 kW
C. 5,9 kW
D. 6,9 kW
ELE.02 Pytanie 139
Montaż, uruchamianie i konser…

Do ochrony przed dotykiem pośrednim (ochrona dodatkowa) w instalacjach elektrycznych stosuje się

A. ochronne urządzenia różnicowoprądowe.
B. ogrodzenia i obudowy.
C. umieszczenie poza zasięgiem ręki.
D. separację elektryczną.
ELE.02 Pytanie 140
Montaż, uruchamianie i konser…

Której klasy ogranicznik przepięć jest instalowany w rozdzielnicach mieszkaniowych?

A. Klasy A
B. Klasy B
C. Klasy D
D. Klasy C
ELE.02 Pytanie 141
Montaż, uruchamianie i konser…

W strefie 0 przedstawionego na rysunku pomieszczenia z wanną można instalować

Ilustracja do pytania 21
A. elektryczne podgrzewacze wody.
B. urządzenia zasilanie prądem zmiennym do 12 V.
C. przenośne odbiorniki o II klasie ochronności.
D. oprawy oświetleniowe o II klasie ochronności.
ELE.02 Pytanie 142
Montaż, uruchamianie i konser…

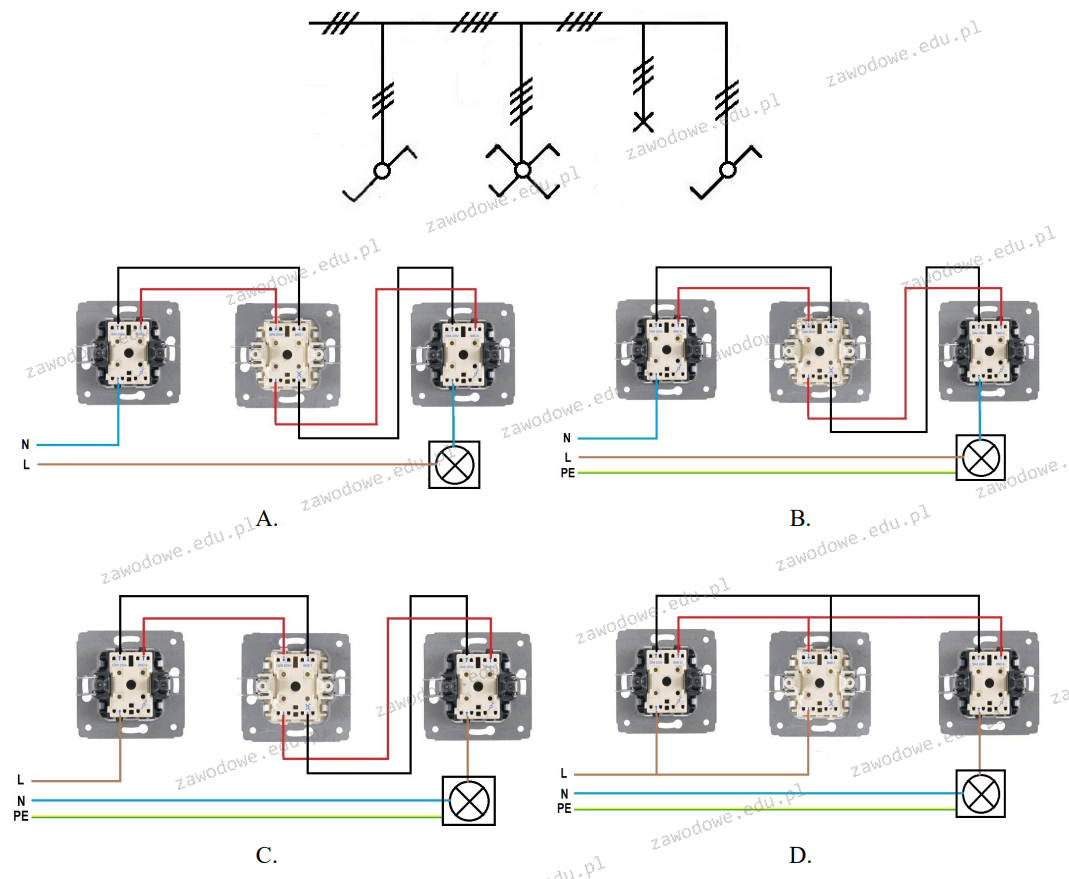

Fragment dokumentacji technicznej określonej jako schemat zasadniczy (ideowy) znajduje się na rysunku

Ilustracja do pytania 22
A. D.
B. A.
C. B.
D. C.
ELE.02 Pytanie 143
Montaż, uruchamianie i konser…

Wyzwalacz elektromagnetyczny wyłącznika toru prądowego, przedstawiamy na schemacie blokowym jak na rysunku, oznacza się na schemacie elektrycznym symbolem graficznym

Ilustracja do pytania 23
A. A.
B. D.
C. C.
D. B.
ELE.02 Pytanie 144
Montaż, uruchamianie i konser…

W układzie przedstawionym na rysunku, po podłączeniu odbiornika, zadziałał wyłącznik różnicowoprądowy. Przyczyną tego jest

Ilustracja do pytania 24
A. zwarcie między przewodem fazowym i ochronnym
B. nieprawidłowe połączenie przewodu neutralnego i ochronnego.
C. pojawienie się napięcia na części metalowej normalnie nieprzewodzącej.
D. zwarcie między przewodem neutralnym i ochronnym.
ELE.02 Pytanie 145
Montaż, uruchamianie i konser…

Narzędzie pokazane na rysunku służy do

Ilustracja do pytania 25
A. zaginania końcówek.
B. zdejmowania izolacji.
C. zaciskania końcówek tulejkowych.
D. cięcia przewodów.
ELE.02 Pytanie 146
Montaż, uruchamianie i konser…

Symbol graficzny urządzenia AGD - suszarki, przedstawiono na rysunku

Ilustracja do pytania 26
A. D.
B. A.
C. B.
D. C.
ELE.02 Pytanie 147
Montaż, uruchamianie i konser…

Najmniejsza dopuszczalna wartość rezystancji izolacji przewodów instalacji na napięcie znamionowe nie większe niż 500 V, w tym FELV, wynosi

A. 2,0 MΩ
B. 1,5 MΩ
C. 0,5 MΩ
D. 1,0 MΩ
ELE.02 Pytanie 148
Montaż, uruchamianie i konser…

Rysunek przedstawia sposób zainstalowania urządzenia ochronnego różnicowoprądowego w sieci typu

Ilustracja do pytania 28
A. TN-C-S
B. TN-S
C. IT
D. TT
ELE.02 Pytanie 149
Montaż, uruchamianie i konser…

Miernikiem na zakresie 300 V zmierzono napięcie sieciowe o wartości 230 V. Do pomiaru użyto miernika analogowego o klasie dokładności zakresu pomiarowego 1,5. Jaki jest błąd bezwzględny pomiaru?

A. ± 4,60 V
B. ± 4,30 V
C. ± 4,40 V
D. ± 4,50 V
ELE.02 Pytanie 150
Montaż, uruchamianie i konser…

Układ przedstawiony na rysunku służy do pomiaru

Ilustracja do pytania 30
A. napięcia zadziałania wyłącznika różnicowoprądowego.
B. prądu zadziałania wyłącznika różnicowoprądowego.
C. rezystancji przewodów.
D. obciążenia układu.
ELE.02 Pytanie 151
Montaż, uruchamianie i konser…

Woltomierz magnetoelektryczny mierzący napięcie sinusoidalne ze składową stałą wskaże wartość

A. chwilową napięcia.
B. średnią napięcia.
C. znamionową napięcia.
D. skuteczną napięcia.
ELE.02 Pytanie 152
Montaż, uruchamianie i konser…

Rysunek przedstawia pomiar impedancji pętli zwarciowej metodą

Ilustracja do pytania 32
A. zastosowania dodatkowego źródła.
B. spadku napięcia.
C. bezpośredniego pomiaru.
D. kompensacyjną.
ELE.02 Pytanie 153
Montaż, uruchamianie i konser…

Na rysunku pokazano pętlę zwarciową w układzie typu

Ilustracja do pytania 33
A. TN-S
B. TN-C-S
C. IT
D. TT
ELE.02 Pytanie 154
Montaż, uruchamianie i konser…

Odbiornik elektryczny można przyłączyć do sieci typu TN-S stosując gniazdo umieszczone na rysunku

Ilustracja do pytania 34
A. C.
B. A.
C. D.
D. B.
ELE.02 Pytanie 155
Montaż, uruchamianie i konser…

Do pomiaru napięć stałych należy użyć miernika elektrycznego o ustroju, którego symbol graficzny przedstawiono na rysunku

Ilustracja do pytania 35
A. B.
B. A.
C. D.
D. C.
ELE.02 Pytanie 156
Montaż, uruchamianie i konser…

Ile pomiarów rezystancji izolacji należy wykonać w celu wykrycia uszkodzenia w przewodzie YDY3x 6 450/700 V?

A. 6
B. 9
C. 3
D. 12
ELE.02 Pytanie 157
Montaż, uruchamianie i konser…

Pomiar rezystancji metodą techniczną należy wykonać za pomocą

A. omomierza i amperomierza.
B. woltomierza i amperomierza.
C. watomierza i woltomierza.
D. omomierza i woltomierza.
ELE.02 Pytanie 158
Montaż, uruchamianie i konser…

W układzie sieci typu TT wyłączenie zasilania realizowane jest przez urządzenie ochronne różnicowoprądowe. Warunkiem skuteczności ochrony jest spełnienie zależności

A. RA ∙ IΔn ≤ UL
B. RA ∙ IΔn > UL
C. RA ∙ IΔn < UL
D. RA ∙ IΔn ≥ UL
ELE.02 Pytanie 159
Montaż, uruchamianie i konser…

W układach sieci typu IT przy podwójnym doziemieniu z zastosowaniem urządzenia różnicowoprądowego oraz napięciu izolacji 230/400 V, zmierzony czas wyłączenia powinien odpowiednio wynosić - dla obwodu bez przewodu neutralnego i dla obwodu z przewodem neutralnym

A. 0,4 s i 0,8 s
B. 0,4 s i 0,2 s
C. 0,2 s i 0,4 s
D. 0,8 s i 0,4 s
ELE.02 Pytanie 160
Montaż, uruchamianie i konser…

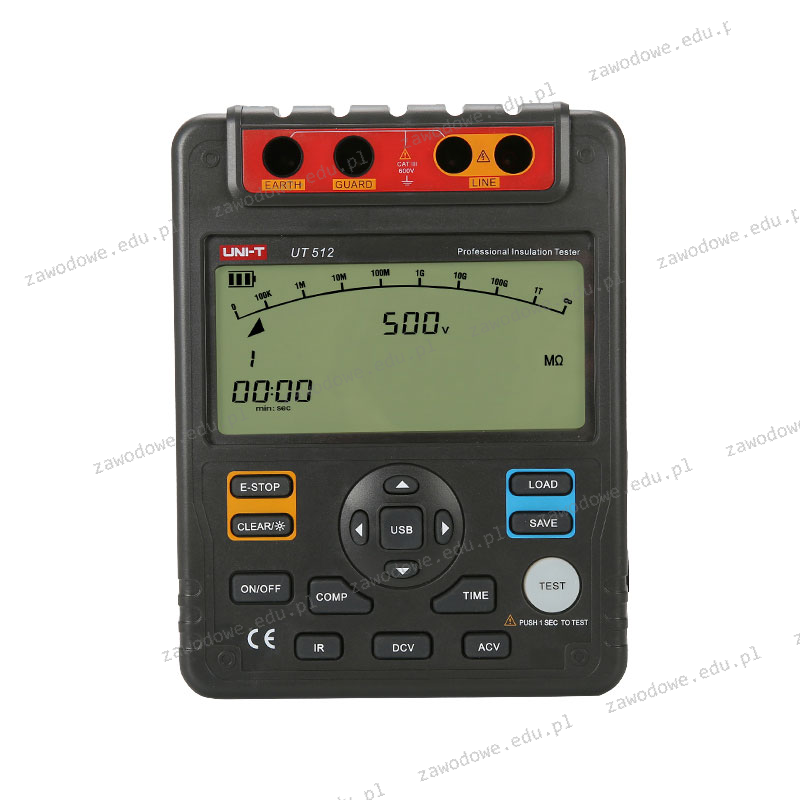

Wymagana minimalna wartość rezystancji izolacji przewodu przy pomiarze induktorem dla sieci o napięciu znamionowym badanego obwodu U < 500 V wynosi

A. < 0,25 MΩ
B. < 0,5 MΩ
C. ≥ 0,25 MΩ
D. ≥ 0,5 MΩ
