Montaż, uruchamianie i konser…

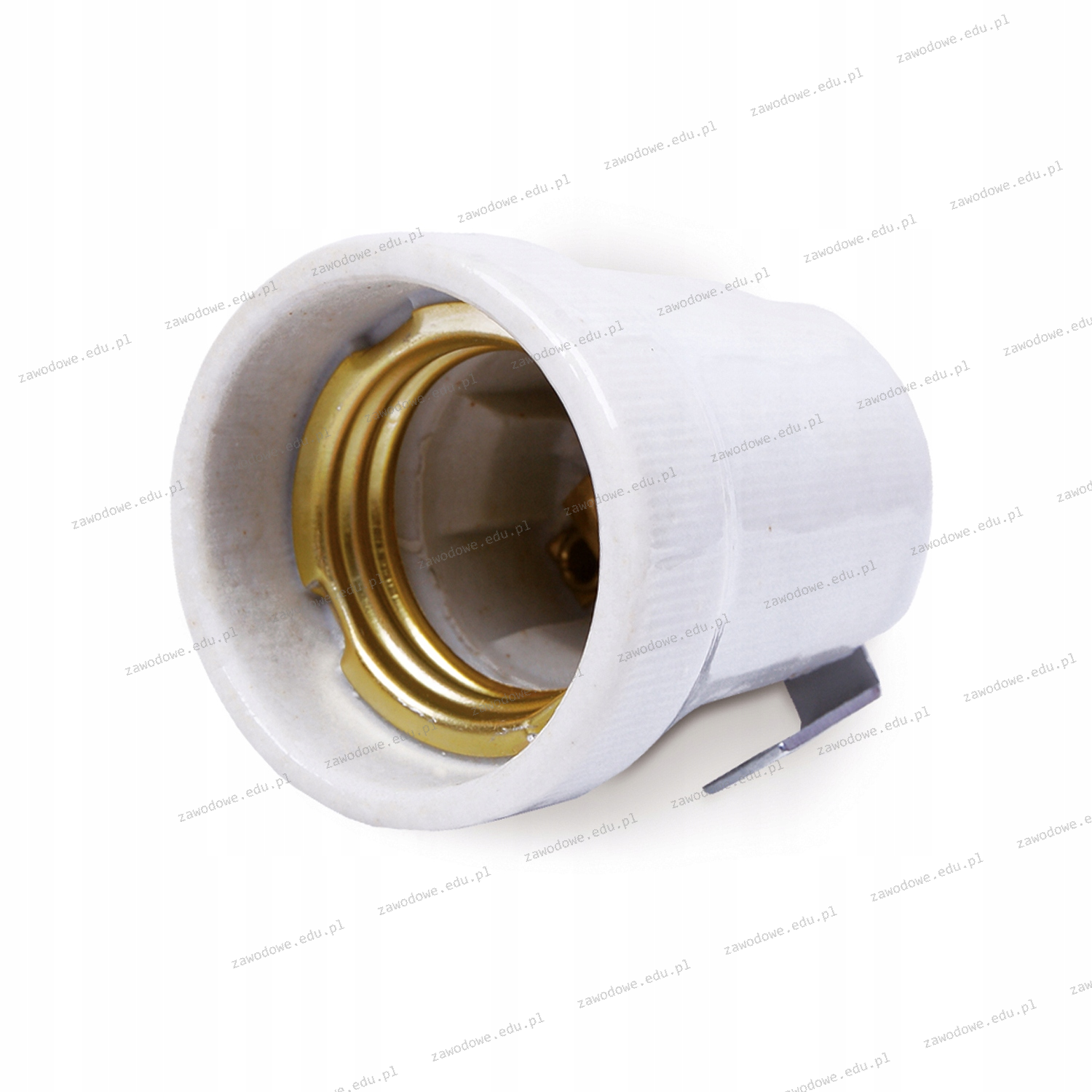

Przedstawiona na ilustracji oprawka jest przeznaczona do źródeł światła z trzonkiem
A. GU10
B. G9
C. E14
D. MR11
Filtrowanie pytań
ELE.02 Pytanie 242
Montaż, uruchamianie i konser…
Które z oznaczeń określa przewód przeznaczony do wykonania obwodu jednofazowych gniazd wtyczkowych w instalacji wtynkowej w sieci TN-S?
A. \( \text{YDYtżo 3} \times 2{,}5 \, \text{mm}^2 \)
B. \( \text{YLYżo 3} \times 1{,}5 \, \text{mm}^2 \)
C. \( \text{YDYt 2} \times 2{,}5 \, \text{mm}^2 \)
D. \( \text{YDYp 2} \times 1{,}5 \, \text{mm}^2 \)
Montaż, uruchamianie i konser…
Na ilustracji przedstawiono schemat połączeń uzwojeń silnika indukcyjnego jednofazowego z kondensatorową fazą rozruchową. Którą rolę w układzie pracy tego silnika pełni wyłącznik odśrodkowy oznaczony symbolem WO?
A. Zwiera kondensator w celu rozładowania jego energii po zakończeniu rozruchu.
B. Załącza kondensator po zakończeniu rozruchu w celu wyeliminowania zakłóceń radioelektrycznych.
C. Załącza kondensator przy pracy na biegu jałowym w celu poprawy współczynnika mocy.
D. Wyłącza uzwojenie pomocnicze silnika i kondensator po zakończeniu rozruchu.
Montaż, uruchamianie i konser…
Którą z funkcji umożliwia układ zasilania silnika elektrycznego przedstawiony na schemacie?
A. Rozruch za pomocą rozrusznika rezystorowego.
B. Przełączanie uzwojeń z gwiazdy na trójkąt.
C. Hamowanie dynamiczne.
D. Pracę ze zmiennym kierunkiem obrotów.
ELE.02 Pytanie 245
Montaż, uruchamianie i konser…
Przed dokonaniem pomiarów rezystancji izolacyjnej obwodu oświetleniowego, oprócz odłączenia zasilania, co jeszcze należy zrobić?
A. wymontować źródła światła i zamknąć łączniki instalacyjne tego obwodu
B. zamontować źródła światła i otworzyć łączniki instalacyjne tego obwodu
C. zamontować źródła światła i zamknąć łączniki instalacyjne tego obwodu
D. wymontować źródła światła i otworzyć łączniki instalacyjne tego obwodu
Montaż, uruchamianie i konser…
Określ sposób podłączenia łącznika przedstawionego na fotografii, aby w układzie, którego schemat przedstawiono na rysunku, zapewnione było sterowanie oświetleniem z trzech niezależnych miejsc.
A. I-2, II-4, III-1, IV-3
B. I-4, II-3, III-2, IV-1
C. I-1, II-4, III-2, IV-3
D. I-1, II-2, III-3, IV-4
Montaż, uruchamianie i konser…
Na fotografii przedstawiono kabel
A. sygnalizacyjny z żyłami jednodrutowymi na napięcie 0,6/1 kV w izolacji gumowej.
B. sygnalizacyjny z żyłami wielodrutowymi o wiązkach parowych na napięcie 300/500 V w izolacji gumowej.
C. elektroenergetyczny z żyłami miedzianymi o izolacji polwinitowej, na napięcie 0,6/1 kV.
D. kontrolny z żyłami wielodrutowymi na napięcie 300/500 V w izolacji z tworzywa bezhalogenowego, ekranowany.
ELE.02 Pytanie 248
Montaż, uruchamianie i konser…
W którym z wymienionych miejsc można zainstalować oprawę oświetleniową posiadającą w karcie katalogowej następujące oznaczenia?
A. Na dnie basenu o głębokości 4 m.
B. W pomieszczeniu zagrożonym wybuchem.
C. Na zewnątrz, do oświetlenia placu budowy.
D. W pomieszczeniach z łatwopalnymi oparami.
Montaż, uruchamianie i konser…
Jakie narzędzia trzeba przygotować do wyznaczenia miejsca na zainstalowanie rozdzielnicy podtynkowej w ścianie murowanej?
A. Rysik, kątownik, punktak, młotek
B. Przymiar taśmowy, poziomnica, ołówek traserski
C. Przymiar kreskowy, ołówek traserski, rysik
D. Sznurek traserski, młotek, punktak
Montaż, uruchamianie i konser…
Metodą oceny efektywności połączeń wyrównawczych powinien być pomiar napięć
A. dotykowych
B. rażeniowych
C. krokowych
D. skutecznych
ELE.02 Pytanie 251
Montaż, uruchamianie i konser…
Aby ocenić efektywność ochrony przez automatyczne odcięcie zasilania w systemie TN instalacji elektrycznej, konieczne jest
A. określenie czasu oraz prądu zadziałania wyłącznika RCD
B. zweryfikowanie ciągłości połączeń w instalacji
C. wykonanie pomiaru rezystancji uziemienia
D. przeprowadzenie pomiarów impedancji pętli zwarcia
Montaż, uruchamianie i konser…
W celu sprawdzenia poprawności działania dwóch wyłączników różnicowoprądowych EFI-2-25/003 pracujących w instalacji elektrycznej zmierzono ich różnicowe prądy zadziałania. Na podstawie wyników pomiarów zamieszczonych w tabeli, określ poprawność działania tych wyłączników przy założeniu, że zmierzony różnicowy prąd zadziałania powinien wynosić (0,5 ÷ 1) IΔN.
| Wyłącznik różnicowoprądowy | Zmierzony prąd różnicowoprądowy IΔ w mA |
|---|---|
| 1 | 15 |
| 2 | 25 |
A. Oba sprawne.
B. 1 - niesprawny, 2 - sprawny.
C. Oba niesprawne.
D. 1 - sprawny, 2 - niesprawny.
Montaż, uruchamianie i konser…
Na podstawie przedstawionych na rysunku zależności napięcia na zaciskach akumulatora od prądu i czasu rozładowywania wskaż wartość napięcia akumulatora o pojemności C = 100 Ah, który przez 30 minut był obciążony prądem o wartości 60 A.
A. 11,0 V
B. 11,3 V
C. 12,0 V
D. 12,4 V
ELE.02 Pytanie 254
Montaż, uruchamianie i konser…
Strzałką oznaczono na rysunku
A. przycisk zwiemy.
B. przycisk rozwierny.
C. styk pomocniczy zwiemy.
D. styk pomocniczy rozwierny.
Montaż, uruchamianie i konser…
Które urządzenie przedstawiono na rysunku?
A. Ogranicznik przepięć.
B. Prostownik dwupołówkowy.
C. Przekaźnik bistabilny.
D. Wyłącznik zmierzchowy.
Montaż, uruchamianie i konser…
Do zacisku odbiornika podłączonego na stałe w instalacji TN-S oznaczonego symbolem graficznym przedstawionym na rysunku należy podłączyć przewód
A. odgromowy.
B. wyrównawczy.
C. neutralny.
D. ochronny.
Montaż, uruchamianie i konser…
Pomiar rezystancji uzwojenia silnika elektrycznego przy użyciu omomierza wykazał wartość ∞ Ω. Co oznacza ten wynik dla uzwojenia silnika?
A. występuje zwarcie między zwojami.
B. izolacja jest uszkodzona.
C. działa prawidłowo.
D. jest uszkodzone.
Montaż, uruchamianie i konser…
W jakiej jednostce miary określa się moment obrotowy, który należy zastosować przy dokręcaniu śrub w urządzeniach elektrycznych?
A. Pa
B. kgˑm2
C. Nˑm
D. kg
Montaż, uruchamianie i konser…
Do której czynności należy użyć narzędzia przedstawionego na ilustracji?
A. Do zaciskania końcówek oczkowych.
B. Do zaciskania końcówek tulejkowych.
C. Do docinania przewodu.
D. Do ściągania izolacji z przewodu.
Montaż, uruchamianie i konser…

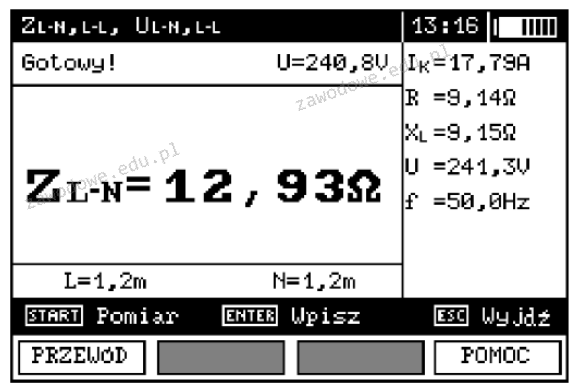

Jaka maksymalna wartość impedancji pętli zwarcia jest dopuszczalna w trójfazowym obwodzie elektrycznym o napięciu nominalnym 230/400 V, aby zapewnić skuteczną ochronę przed porażeniem w przypadku uszkodzenia izolacji, jeżeli wiadomo, że zasilanie tego obwodu ma odłączyć instalacyjny wyłącznik nadprądowy B20?
A. 6,6 Ω
B. 3,8 Ω
C. 2,3 Ω
D. 4,0 Ω
ELE.02 Pytanie 261
Montaż, uruchamianie i konser…
W jaki sposób należy połączyć zaciski sieci zasilającej L, N, PE do zacisków puszki zasilającej instalację elektryczną, której schemat przedstawiono na rysunku, aby połączenia były zgodne z przedstawionym schematem ideowym?
A. L - 2, N - 3, PE - 4
B. L - 1, N - 3, PE - 4
C. L - 3, N - 4, PE - 1
D. L - 1, N - 4, PE - 3
Montaż, uruchamianie i konser…
Aby zrealizować połączenie przewodów z żyłami jednodrutowymi przy użyciu złączki WAGO, co powinno się zastosować?
A. cęgi do zdejmowania izolacji oraz wkrętak
B. nóż monterski
C. cęgi do zdejmowania izolacji oraz zaciskarkę końcówek
D. prasę hydrauliczną
Montaż, uruchamianie i konser…
Rysunek przedstawia schemat lampy z układem zapłonowym. Jaka to lampa?
A. Żarowa.
B. Fluorescencyjna.
C. Sodowa niskoprężna.
D. Rtęciowa wysokoprężna.
Montaż, uruchamianie i konser…
W dokumentacji dotyczącej instalacji elektrycznej w wielopiętrowym budynku mieszkalnym wskazano, że konieczne jest użycie ochronników przeciwprzepięciowych klasy C. Gdzie powinny one zostać zamontowane?
A. na linii zasilającej budynek
B. w puszkach instalacyjnych gniazd odbiorczych
C. w rozdzielnicach mieszkaniowych
D. w złączu budynku
ELE.02 Pytanie 265
Montaż, uruchamianie i konser…
Na podstawie przedstawionego schematu oraz przedstawionych wyników pomiarów zlokalizuj usterkę typowego stycznika w układzie 1-fazowym, 230V.
A. D.
B. C.
C. A.
D. B.
Montaż, uruchamianie i konser…

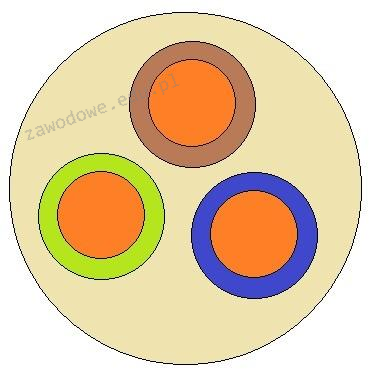

Ile pomiarów izolacyjnej rezystancji należy przeprowadzić, aby zidentyfikować uszkodzenie w przewodzie YDY3x 6 450/700 V?
A. 6
B. 9
C. 3
D. 12
Montaż, uruchamianie i konser…
Który układ połączeń watomierza jest zgodny ze schematem pomiarowym pokazanym na rysunku?
A. C.
B. D.
C. A.
D. B.
Montaż, uruchamianie i konser…
Którego z mierników pokazanych na rysunku należy użyć do pomiaru impedancji pętli zwarcia obwodu elektrycznego?
A. D.
B. B.
C. A.
D. C.
Montaż, uruchamianie i konser…
W którym miejscu układu przedstawionego na schemacie powinny zostać zainstalowane zabezpieczenia nadprądowe o największej wartości prądu znamionowego?
A. W rozdzielnicy głównej.
B. Bezpośrednio przed licznikami.
C. W złączu.
D. W rozdzielnicy mieszkaniowej.
ELE.02 Pytanie 270
Montaż, uruchamianie i konser…
Na podstawie danych z tabliczki znamionowej wyłącznika różnicowoprądowego zebrano informacje: IN25 A; IΔN0,030 A; 230 V~; Im 1000 A. Jakie obciążenie prądowe może wytrzymać ten wyłącznik w trybie ciągłym?
A. 230 A
B. 25 A
C. 1000 A
D. 0,03 A
ELE.02 Pytanie 271
Montaż, uruchamianie i konser…
Jaki jest prawidłowy sposób postępowania w przypadku wykrycia uszkodzenia izolacji przewodu zasilającego?
A. Natychmiastowe odłączenie zasilania i wymiana przewodu.
B. Kontynuowanie użytkowania do czasu planowanej konserwacji.
C. Zapewnienie dodatkowego uziemienia uszkodzonego przewodu.
D. Owinięcie uszkodzonego miejsca taśmą izolacyjną.
Montaż, uruchamianie i konser…
Na podstawie zamieszczonych wyników pomiarów rezystancji w przewodzie elektrycznym przedstawionym na ilustracji można stwierdzić, że żyły
A. N i PE są zwarte oraz L3 jest przerwana.
B. N i L3 są zwarte oraz PE jest przerwana.
C. L1 i L2 są zwarte.
D. L1 i L2 są przerwane.
Montaż, uruchamianie i konser…
Właściciel lokalu w budynku wielorodzinnym, zasilanym z trójfazowej sieci elektrycznej, skarży się na znacznie częstsze od sąsiadów przepalanie żarówek. Jakie mogą być przyczyny tej usterki?
A. Poluzowany przewód neutralny w głównym złączu budynku
B. Zamiana przewodu neutralnego z ochronnym
C. Zamiana przewodu neutralnego z fazowym
D. Poluzowany przewód neutralny w rozdzielnicy mieszkaniowej
Montaż, uruchamianie i konser…
Który z poniższych elementów chroni nakrętkę przed odkręceniem?
A. Podkładka sprężysta
B. Tuleja kołnierzowa
C. Podkładka dystansowa
D. Tuleja redukcyjna
Montaż, uruchamianie i konser…
Jaki zakres pomiarowy oraz rodzaj napięcia trzeba ustawić na woltomierzu, aby zmierzyć napięcie zasilające obwód gniazd wtyczkowych w budynku mieszkalnym?
A. 200 V AC
B. 500 V DC
C. 200 V DC
D. 500 V AC
Montaż, uruchamianie i konser…
Który osprzęt przedstawiono na zdjęciu?
A. Dławnice.
B. Mufy przelotowe.
C. Złączki skrętne.
D. Kapturki termokurczliwe.
Montaż, uruchamianie i konser…
Do wykonywania której czynności przeznaczone jest narzędzie przedstawione na rysunku?
A. Zaciskania tulejek na końcówkach przewodów.
B. Przecinania karbowanych rur winidurowych.
C. Odizolowywania żył przewodów.
D. Mocowania przewodów wtynkowych do ściany.
ELE.02 Pytanie 278
Montaż, uruchamianie i konser…
Który element przedstawiono na ilustracji?
A. Izolator wsporczy.
B. Izolator przepustowy wysokiego napięcia.
C. Wkładkę topikową bezpiecznika mocy.
D. Bezpiecznik aparatowy.
Montaż, uruchamianie i konser…
Które określenie instalacji dotyczy ich podziału ze względu na rodzaje obiektów budowlanych?
A. Podtynkowe w rurach.
B. Biurowe.
C. Oświetleniowe.
D. Prądu stałego.
Montaż, uruchamianie i konser…
Na podstawie przedstawionego schematu połączeń określ, kiedy nastąpi zadziałanie wyłącznika różnicowoprądowego?
A. Po załączeniu wyłącznika w obwodzie gniazd pokoi.
B. Po załączeniu wyłącznika w obwodzie łazienki.
C. Po załączeniu wyłącznika w obwodzie gniazd pokoi i podłączeniu odbiornika.
D. Po załączeniu wyłącznika w obwodzie łazienki i podłączeniu odbiornika.
