Montaż, uruchamianie i konser…
Zgodnie z PN-IEC 60364-4-41:2000, maksymalny dozwolony czas wyłączenia w systemach typu TN przy napięciu zasilania 230 V wynosi
A. 0,8 s
B. 0,1 s
C. 0,2 s
D. 0,4 s
Filtrowanie pytań
Montaż, uruchamianie i konser…
Na której ilustracji przedstawiono rozdzielnicę natynkową?
A. Na ilustracji 4.
B. Na ilustracji 2.
C. Na ilustracji 3.
D. Na ilustracji 1.
Montaż, uruchamianie i konser…
Który element elektroniczny oznacza się przedstawionym symbolem graficznym?
A. Termistor.
B. Tranzystor polowy.
C. Tranzystor bipolarny.
D. Tyrystor.
Montaż, uruchamianie i konser…
Który łącznik przedstawiono na rysunku?
A. Podwójny schodowy.
B. Dwubiegunowy.
C. Podwójny krzyżowy.
D. Świecznikowy.
Montaż, uruchamianie i konser…
Jakiego pomiaru w instalacji należy dokonać, aby zweryfikować podstawową ochronę przed porażeniem prądem?
A. Rezystancji uziemienia
B. Czasu działania wyłącznika RCD
C. Prądu zadziałania wyłącznika RCD
D. Rezystancji izolacji
ELE.02 Pytanie 326
Montaż, uruchamianie i konser…
Który sposób podłączenia instalacji oświetleniowej jest poprawny?
A. Sposób III.
B. Sposób I.
C. Sposób II.
D. Sposób IV.
Montaż, uruchamianie i konser…
Który przewód oznacza symbol PE?
A. Ochronny
B. Ochronno-neutralny
C. Wyrównawczy
D. Uziemiający
Montaż, uruchamianie i konser…
Na podstawie zamieszczonych w tabeli wyników pomiarów dotyczących przewodu przedstawionego na ilustracji określ, które z jego żył są ze sobą zwarte.
A. L1 i L3
B. N i L3
C. L1 i PE
D. N i PE
Montaż, uruchamianie i konser…
Minimalna akceptowalna wartość rezystancji izolacji dla przewodów instalacji przeznaczonej na napięcie znamionowe nieprzekraczające 500 V, w tym FELV, wynosi
A. 1,5 MΩ
B. 0,5 MΩ
C. 2,0 MΩ
D. 1,0 MΩ
Montaż, uruchamianie i konser…
Który z podanych materiałów najlepiej przewodzi strumień magnetyczny?
A. Brąz
B. Aluminium
C. Miedź
D. Stal
Montaż, uruchamianie i konser…
Podaj rodzaj i miejsce uszkodzenia w trójfazowym silniku indukcyjnym o uzwojeniach połączonych w gwiazdę, jeżeli wyniki pomiarów rezystancji jego uzwojeń przedstawione są w tabeli.
| Rezystancja między zaciskami | Wartość |
| U - V | 20,0 Ω |
| V - W | 15,0 Ω |
| W - U | 15,0 Ω |
A. Przerwa w uzwojeniu fazy W
B. Zwarcie międzyzwojowe w fazie W
C. Przerwa w uzwojeniu fazy V
D. Zwarcie międzyzwojowe w fazie V
ELE.02 Pytanie 332
Montaż, uruchamianie i konser…
Która z wymienionych czynności sprawdza skuteczność ochrony uzupełniającej przed porażeniem prądem elektrycznym?
A. Badanie stanu izolacji podłóg.
B. Badanie wyłącznika różnicowoprądowego.
C. Pomiar impedancji pętli zwarciowej.
D. Pomiar rezystancji izolacji przewodów.
Montaż, uruchamianie i konser…
Które z poniższych oznaczeń dotyczy wyłącznika silnikowego?
A. Z-MS-16/3
B. SM 25-40
C. Ex9BP-N 4P C10
D. FRCdM-63/4/03
Montaż, uruchamianie i konser…
Na rysunku przedstawiono wynik uzyskany podczas pomiaru rezystancji izolacji silnika indukcyjnego między zaciskami W2 i PE tabliczki silnikowej. Uzyskany wynik świadczy o
A. zbyt dużej wartości rezystancji izolacji uzwojenia W1 – W2.
B. zwarciu uzwojenia z obudową silnika.
C. zbyt małej wartości rezystancji izolacji uzwojenia W1 – W2.
D. dobrym stanie izolacji uzwojenia W1 – W2.
ELE.02 Pytanie 335
Montaż, uruchamianie i konser…
Jakie akcesoria są wymagane do podłączenia gniazda wtyczkowego do instalacji zrealizowanej przewodami LY?
A. Ściągacz izolacji, lutownica, tester
B. Szczypce, wkrętak, lutownica
C. Tester, wkrętak, lutownica
D. Ściągacz izolacji, wkrętak, próbnik
ELE.02 Pytanie 336
Montaż, uruchamianie i konser…
Które z podanych wskazówek nie odnosi się do realizacji nowych instalacji elektrycznych w lokalach mieszkalnych?
A. Gniazda wtykowe w każdym pomieszczeniu powinny pochodzić z wydzielonego obwodu
B. Odbiorniki o dużej mocy powinny być zasilane z osobnych obwodów
C. Gniazda wtykowe w kuchni powinny być podłączane do oddzielnego obwodu
D. Obwody oświetleniowe należy oddzielić od gniazd wtykowych
Montaż, uruchamianie i konser…
Wkładka topikowa bezpiecznika oznaczona symbolem gL służy do ochrony
A. urządzeń półprzewodnikowych przed zwarciami
B. urządzeń półprzewodnikowych przed przeciążeniami
C. silników przed przeciążeniami oraz zwarciami
D. przewodów przed przeciążeniami oraz zwarciami
Montaż, uruchamianie i konser…
Na podstawie przedstawionego schematu ideowego instalacji oświetlenia klatki schodowej sterowanej za pomocą przekaźnika bistabilnego określ zakres oględzin instalacji.
A. Usunięcie uszkodzeń w instalacji przez osobę uprawnioną.
B. Naprawa łączników i mycie kloszy lamp.
C. Wykonanie pomiarów rezystancji izolacji przewodów.
D. Sprawdzenie umocowania i stanu łączników oraz kloszy lamp.
Montaż, uruchamianie i konser…
Jakie parametry powinno się zmierzyć podczas przeglądu instalacji elektrycznej funkcjonującej w systemie TN-S?
A. Rezystancję izolacji przewodów oraz rezystancję uziemienia
B. Rezystancję przewodów ochronnych i rezystancję uziemienia
C. Rezystancję izolacji przewodów oraz impedancję pętli zwarcia
D. Impedancję pętli zwarcia oraz pomiar prądu upływu
ELE.02 Pytanie 340
Montaż, uruchamianie i konser…
Aby podłączyć metalowe rury gazowe do uziemionej instalacji ochronnej w budynku jednorodzinnym, konieczne jest
A. zamontowanie odpowiedniej wstawki izolacyjnej pomiędzy miejscem przyłączenia przewodu wyrównawczego a miejscem wprowadzenia rurociągu do obiektu
B. bezpośrednie podłączenie rur gazowych do systemu połączeń wyrównawczych
C. nałożenie na rurę gazową przyłączeniową otuliny izolacyjnej na długości co najmniej 15 m od obiektu
D. zainstalowanie wstawki izolacyjnej na przyłączu gazowym w odległości co najmniej 10 m od obiektu
ELE.02 Pytanie 341
Montaż, uruchamianie i konser…
Który z wymienionych zestawów narzędzi jest konieczny do realizacji połączeń przewodów typu DY w instalacji elektrycznej, w puszkach rozgałęźnych, przy użyciu złączek śrubowych?
A. Nóż monterski, szczypce boczne, zestaw wkrętaków
B. Nóż monterski, szczypce boczne, szczypce monterskie
C. Zestaw wkrętaków, szczypce czołowe, prasa ręczna
D. Szczypce długie, nóż monterski, szczypce czołowe
ELE.02 Pytanie 342
Montaż, uruchamianie i konser…
Którą z wymienionych czynności należy wykonać podczas oględzin instalacji elektrycznej?
A. Poprawić mocowanie przewodów w urządzeniach elektrycznych.
B. Wymienić wyłącznik różnicowoprądowy w rozdzielnicy.
C. Zmierzyć rezystancję izolacji przewodów.
D. Sprawdzić wizualnie osprzęt, zabezpieczenia i środki ochrony przeciwporażeniowej.
Montaż, uruchamianie i konser…
Który z wymienionych rodzajów wkładek topikowych powinien być użyty do zabezpieczenia przed zwarciem jednofazowego silnika indukcyjnego klatkowego?
A. gG
B. aL
C. aM
D. gR
Montaż, uruchamianie i konser…
Który łącznik oznaczono symbolem literowym P na schemacie montażowym zamieszczonym na rysunku?
A. Krzyżowy.
B. Świecznikowy.
C. Grupowy.
D. Schodowy.
ELE.02 Pytanie 345
Montaż, uruchamianie i konser…
Do realizacji układu przedstawionego na schemacie należy zastosować stycznik Q21 z następującą liczbą i rodzajem zestyków:
A. 3NO + 2NC + 1NO
B. 3NO + 2NO + 1NC
C. 3NC + 2NC + 1NO
D. 3NC + 2NO + 1NC
Montaż, uruchamianie i konser…
Jaki rodzaj złączki stosowanej w instalacjach elektrycznych przedstawiono na rysunku?
A. Skrętną.
B. Samozaciskową.
C. Śrubową.
D. Gwintową.
ELE.02 Pytanie 347
Montaż, uruchamianie i konser…
Na którym rysunku przedstawiono prawidłowy, zgodny z zasadami BHP sposób wykonania połączenia przewodu z żyłą w postaci drutu w zacisku śrubowym?
A. C.
B. A.
C. D.
D. B.
Montaż, uruchamianie i konser…
Jakie urządzenie AGD oznaczamy w dokumentacji elektrycznej przedstawionym na rysunku symbolem?
A. Zmywarkę do naczyń.
B. Kuchenkę elektryczną.
C. Pralkę elektryczną.
D. Grzejnik elektryczny
Montaż, uruchamianie i konser…
Przeciążenie w instalacji elektrycznej polega na
A. nagłym wzroście napięcia elektrycznego w sieci powyżej wartości nominalnej.
B. przekroczeniu maksymalnego prądu znamionowego instalacji.
C. wystąpieniu w instalacji fali przepięciowej spowodowanej wyładowaniem atmosferycznym.
D. bezpośrednim połączeniu dwóch faz w systemie.
ELE.02 Pytanie 350
Montaż, uruchamianie i konser…
Który element oznacza się na schematach elektrycznych symbolem graficznym przedstawionym na rysunku?
A. Łącznik krańcowy.
B. Autotransformator.
C. Gniazdo z transformatorem separacyjnym.
D. Dławik.
Montaż, uruchamianie i konser…
W jaki sposób i przewodem o jakim przekroju ma być wykonana trójfazowa wewnętrzna linia zasilająca (WLZ), której obciążalność prądowa wynosi 220 A?
| Obciążalność prądowa długotrwała w A przewodów o żyłach Cu w izolacji PVC ułożonych w różny sposób | ||
|---|---|---|
| Przekrój znamionowy żył w mm² | Instalacja wykonana sposobami | |
| C | E | |
| 70 | 211 | 216 |
| 95 | 225 | 238 |
| gdzie: C – przewody układane po wierzchu, na ścianie lub suficie drewnianym E – przewody wielożyłowe ułożone swobodnie w powietrzu lub korytku kablowym | ||
A. Sposób C i 70 mm2
B. Sposób E i 70 mm2
C. Sposób C i 95 mm2
D. Sposób E i 95 mm2
Montaż, uruchamianie i konser…
Który układ sieciowy przedstawiono na schemacie?
A. TN-S
B. TN-C
C. IT
D. TT
Montaż, uruchamianie i konser…
Co oznacza symbol literowy YKY?
A. kabel z żyłami aluminiowymi w izolacji i powłoce z PVC
B. przewód oponowy warsztatowy z żyłami miedzianymi w izolacji z PVC
C. kabel z żyłami miedzianymi w izolacji z PVC
D. przewód telekomunikacyjny z żyłami aluminiowymi w izolacji i powłoce z PVC
Montaż, uruchamianie i konser…

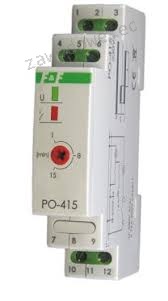

Który element przedstawionego na rysunku układu zasilania i sterowania silnikiem indukcyjnym steruje przełączeniem układu styczników łączących uzwojenia silnika w gwiazdę i w trójkąt?
A. Przycisk sterujący zwrotny NO.
B. Przycisk sterujący zwrotny NC.
C. Przekaźnik czasowy.
D. Wyłącznik silnikowy.
ELE.02 Pytanie 355
Montaż, uruchamianie i konser…
Wskaż prawidłowy schemat sterowania oświetleniem z dwóch niezależnych miejsc.
A. Schemat 1.
B. Schemat 4.
C. Schemat 2.
D. Schemat 3.
Montaż, uruchamianie i konser…
Co może być przyczyną wzrostu temperatury łącznika puszkowego po włączeniu oświetlenia?
A. Zbyt niska moc żarówki
B. Przerwa w obwodzie lampy
C. Zwarcie w obwodzie lampy
D. Luźny przewód w przełączniku
Montaż, uruchamianie i konser…
Na której ilustracji przedstawiono symbol graficzny przewodu neutralnego?
A. Na ilustracji 3.
B. Na ilustracji 1.
C. Na ilustracji 2.
D. Na ilustracji 4.
Montaż, uruchamianie i konser…
Którą funkcję w wyłączniku nadprądowym pełni element wskazany na ilustracji czerwoną strzałką?
A. Reaguje na przeciążenia.
B. Reaguje na zwarcia.
C. Gasi łuk elektryczny.
D. Łączy styki.
Montaż, uruchamianie i konser…
Jakie z wymienionych usterek w obwodzie odbiorczym instalacji elektrycznej powinno spowodować automatyczne odcięcie napięcia przez wyłącznik różnicowoprądowy?
A. Upływ prądu
B. Przeciążenie obwodu
C. Skok napięcia
D. Zwarcie międzyfazowe
ELE.02 Pytanie 360
Montaż, uruchamianie i konser…
Jakie są przyczyny automatycznego wyłączenia wyłącznika instalacyjnego po mniej więcej 10 minutach od włączenia obwodu odbiorczego w instalacji elektrycznej?
A. Prąd błądzący
B. Przepięcie
C. Zwarcie bezimpedancyjne
D. Przeciążenie
