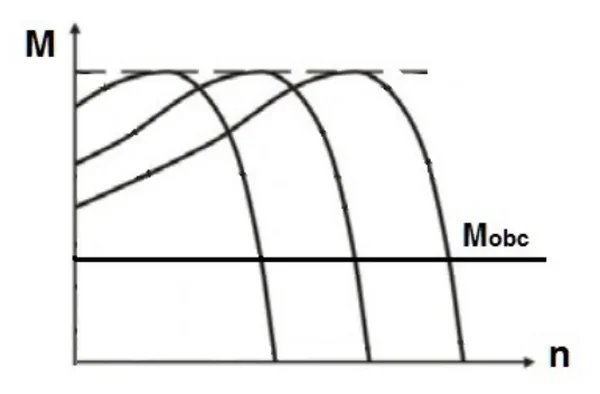

Które wymaganie dotyczące parametrów napięcia wyjściowego przekształtnika częstotliwości musi być spełnione, aby podczas regulacji prędkości obrotowej silnika indukcyjnego zasilanego z tego przekształtnika uzyskać przedstawione na rysunku charakterystyki mechaniczne silnika?
A. f = const i U = var
B. U = const i f = var
C. U/f = const
D. U⋅f = const
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.24-SG-20.01).
Odpowiedź U/f = const jest trafiona. Przy regulacji prędkości obrotowej silnika indukcyjnego z falownika istotne jest, by utrzymać ten stosunek napięcia do częstotliwości na stałym poziomie. Dzięki temu silnik działa prawidłowo i stabilnie, co jest kluczowe w różnych warunkach obciążenia. W praktyce, jak zmieniasz częstotliwość, na przykład przy przyspieszaniu, musisz dostosować napięcie, inaczej silnik może się przegrzać lub działać nieefektywnie. Ten wzór jest podstawą w obliczeniach w automatyce przemysłowej, co widać w dokumentach producentów falowników oraz normach. Zrozumienie tej zasady jest ważne, zwłaszcza dla inżynierów projektujących systemy zasilania i dla tych, którzy zajmują się ich konserwacją.
Jak wybierzesz inne odpowiedzi, możesz trafić na błędne pomysły, które zamieszają ci w regulacji prędkości obrotowej silnika. Na przykład, gdy napięcie jest stałe, a częstotliwość zmienna, to silnik może działać nie tak, jak powinien, co grozi przegrzaniem. To podejście zapomina, że zmiana częstotliwości ma wpływ na obroty silnika i jego moment obrotowy, co jest mega ważne, gdy projektujemy systemy napędowe. A jak ktoś mówi, że iloczyn napięcia i częstotliwości powinien być stały, to nie ma to sensu w kontekście rzeczywistej pracy tych parametrów. To może doprowadzić do złego doboru sprzętu i błędów w konfiguracji systemów. Nie rozumiejąc tych zależności, ryzykujesz nie tylko niską efektywność, ale i awarie systemów zasilania, co mija się z dobrymi praktykami w branży. Dlatego ważne jest, by dostosować napięcie i częstotliwość, żeby system napędowy działał efektywnie i bezpiecznie.
