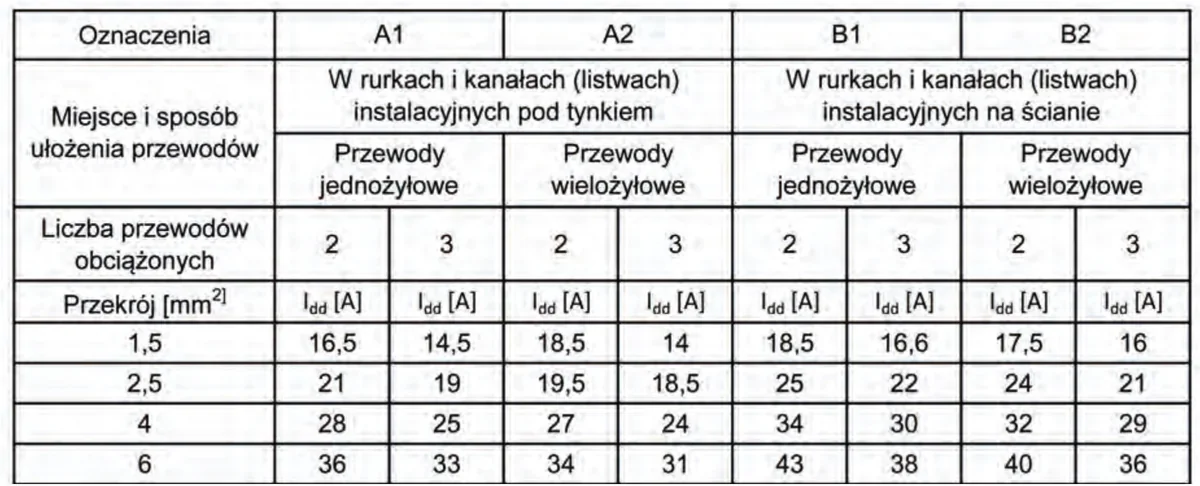

Na podstawie fragmentu tabeli obciążalności prądowej długotrwałej dobierz przekrój przewodów dla instalacji 1-fazowej prowadzonej przewodami DY w rurkach w ścianie. Obliczony prąd obciążenia IB = 20 A.
A. 1,5 mm²
B. 4 mm²
C. 2,5 mm²
D. 6 mm²
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.24-X-17.01).
Odpowiedź 2,5 mm2 jest właściwa, ponieważ dobór przekroju przewodów elektrycznych powinien opierać się na maksymalnym dopuszczalnym obciążeniu prądowym. W przypadku instalacji 1-fazowej, przewody o przekroju 2,5 mm2 mogą przewodzić prąd o wartości do 25 A, co zapewnia bezpieczną rezerwę mocy dla obciążenia wynoszącego 20 A. W praktyce oznacza to, że przewód o tym przekroju nie tylko spełnia wymagania normy PN-EN 60364, ale także minimalizuje ryzyko przegrzewania czy awarii instalacji. W przypadku instalacji w budynkach mieszkalnych, zastosowanie przewodów 2,5 mm2 jest powszechne, zwłaszcza w obwodach gniazdowych, gdzie przewidziane są różne urządzenia elektryczne. Należy również pamiętać, że odpowiedni dobór przekroju przewodów wpływa na efektywność energetyczną oraz bezpieczeństwo użytkowania instalacji, co jest kluczowe w każdej aplikacji elektroinstalacyjnej.
Wybór niewłaściwego przekroju przewodów wpływa na bezpieczeństwo oraz funkcjonalność instalacji elektrycznej. Odpowiedzi takie jak 1,5 mm2 oraz 4 mm2 nie spełniają wymogów dla obciążenia 20 A. Przewód 1,5 mm2 może przewodzić maksymalnie 16 A, co oznacza, że jego zastosowanie w tej sytuacji byłoby niewłaściwe i mogłoby prowadzić do przegrzewania się przewodów, a w skrajnych przypadkach do pożaru. Z kolei przewód 4 mm2, mimo że jest teoretycznie zdolny do przewodzenia większych prądów, jest nieekonomiczny i niepotrzebnie zwiększa koszty instalacji. W praktyce, zbyt duży przekrój przewodów może prowadzić do trudności w instalacji i większego oporu, co z kolei negatywnie wpływa na efektywność energetyczną. Warto podkreślić, że dobór przekroju przewodów powinien uwzględniać nie tylko wartość prądu, ale także długość przewodu, sposób ułożenia oraz otoczenie, w którym przewody będą prowadzone. Właściwe podejście do obliczeń i norm, takich jak PN-EN 60204, jest kluczowe, aby uniknąć problemów związanych z niewłaściwym doborem materiałów instalacyjnych.
