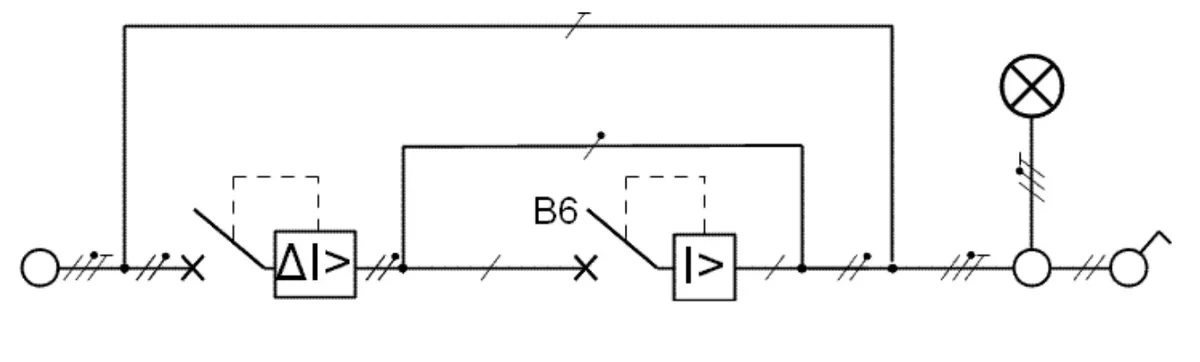

Które urządzenia ochronne należy dobrać do zabezpieczenia instalacji pokazanej na schemacie?
A. Różnicowoprądowe i nadprądowe.
B. Podnapięciowe i przepięciowe.
C. Nadprądowe i podnapięciowe.
D. Przepięciowe i różnicowoprądowe.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.24-X-15.01).
Odpowiedź 'Różnicowoprądowe i nadprądowe' jest jak najbardziej trafna. Wiesz, że w instalacjach elektrycznych ochrona przed różnymi zagrożeniami to klucz sprawa? Urządzenia różnicowoprądowe, zwane RCD, są super ważne, bo chronią nas przed porażeniem elektrycznym. Działają tak, że cały czas kontrolują prąd, który wpływa i wypływa z obwodu. Jak tylko zauważą, że coś jest nie tak – czyli, że jest prąd upływowy – to natychmiast odcinają zasilanie. Fajnie, że tak chronią przed wypadkami! Z kolei urządzenia nadprądowe, czyli MCB, mają za zadanie chronić instalację przed przeciążeniem i zwarciami. A to jest istotne, bo takie coś może doprowadzić do poważnych problemów, jak uszkodzenia przewodów czy nawet pożar. W praktyce, zawsze warto mieć te dwa rodzaje zabezpieczeń w instalacjach, bo to jest standard, który znajdziesz w normach, takich jak PN-EN 61008 i PN-EN 60898. Dobrze dobrane zabezpieczenia to nie tylko ochrona ludzi, ale też samej instalacji, co jest bardzo ważne.
Wybranie odpowiedzi, która nie bierze pod uwagę różnicowoprądowych i nadprądowych urządzeń, to spory błąd. Przykłady, które mówią o podnapięciowych i przepięciowych urządzeniach, totalnie mijają się z celem, bo one mają zupełnie inne zadania. Ochrona podnapięciowa przydaje się w specyficznych sytuacjach, kiedy może dojść do spadku napięcia, ale to nie jest to, co nas interesuje, gdy mówimy o ogólnej ochronie instalacji. Z kolei urządzenia przepięciowe zabezpieczają przed nagłymi wzrostami napięcia, np. podczas burzy, co też jest ważne, ale nie zastąpi ochrony przed porażeniem prądem czy przeciążeniem. W praktyce, jak nie weźmiesz pod uwagę ochrony różnicowoprądowej i nadprądowej, to narażasz się na niebezpieczeństwo porażenia prądem oraz ryzyko uszkodzenia sprzętu. Wszyscy muszą pamiętać, że przy instalacjach elektrycznych kluczowa jest odpowiednia ochrona, zgodnie z normami i zasadami bezpieczeństwa, jak PN-HD 60364, które jasno mówią, że trzeba stosować różnicowoprądowe i nadprądowe zabezpieczenia w instalacjach niskonapięciowych.
