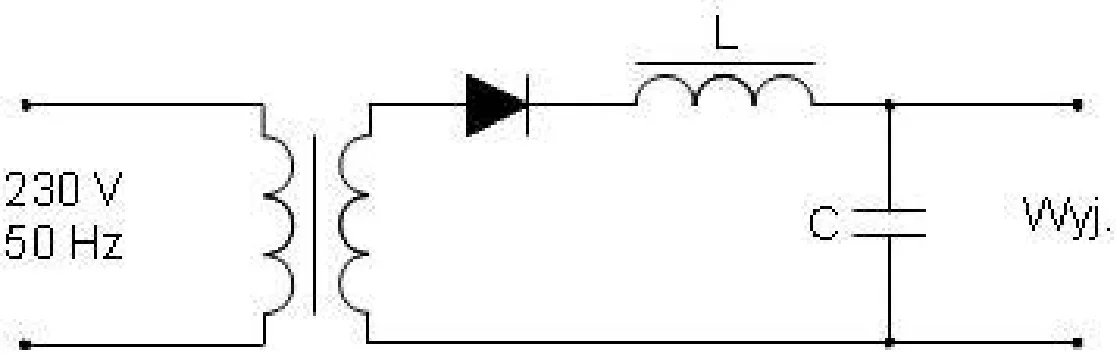

Jakie zmiany należy wprowadzić w elementach filtru, który jest częścią obwodu pokazanego na schemacie, aby najskuteczniej zmniejszyć pulsację napięcia wyjściowego układu?
A. Zmniejszyć reaktancję pojemnościową, a zwiększyć indukcyjną.
B. Zwiększyć reaktancję pojemnościową i indukcyjną.
C. Zwiększyć reaktancję pojemnościową, a zmniejszyć indukcyjną.
D. Zmniejszyć reaktancję pojemnościową i indukcyjną.
Pytanie z egzaminu CKE, styczeń 2015 (arkusz E.24-X-15.01).
Zmniejszenie reaktancji pojemnościowej oraz zwiększenie reaktancji indukcyjnej w układzie filtru jest kluczowe dla uzyskania stabilnego napięcia wyjściowego. W praktyce, zmniejszenie reaktancji pojemnościowej (XC) można osiągnąć poprzez zwiększenie wartości kondensatora, co pozwala na lepsze tłumienie niskich częstotliwości. Wzrost wartości indukcyjności (L) zwiększa reaktancję indukcyjną (XL), co poprawia tłumienie wyższych częstotliwości. Takie podejście jest zgodne z zasadami projektowania filtrów pasywnych, gdzie kluczowe jest osiągnięcie odpowiedniego podziału częstotliwości. W praktycznych zastosowaniach, takie jak zasilacze impulsowe, filtracja napięcia wyjściowego jest niezbędna do eliminacji zakłóceń i pulsacji, co przekłada się na dłuższą żywotność komponentów elektronicznych oraz lepszą jakość sygnału. Dobrze zaprojektowany filtr ma kluczowe znaczenie dla efektywności układów elektronicznych, a także może znacząco wpłynąć na zgodność elektromagnetyczną (EMC) systemu.
Błędne odpowiedzi wskazują na nieprawidłowe zrozumienie zasad działania filtrów w obwodach elektronicznych. Zwiększenie reaktancji pojemnościowej i zmniejszenie indukcyjnej prowadzi do sytuacji, w której filtr staje się mniej efektywny w tłumieniu pulsacji, szczególnie w przypadku zasilaczy, gdzie kluczowe jest utrzymanie stabilności napięcia. Zmniejszenie reaktancji pojemnościowej i indukcyjnej, z kolei, wprowadza większe zakłócenia i może prowadzić do niepożądanych efektów, takich jak przesterowanie sygnału. W wielu przypadkach, takie podejście nie uwzględnia dynamiki reakcji na zmiany obciążenia, co jest istotne w kontekście zasilania układów elektronicznych. Kluczowym błędem jest brak zrozumienia wpływu reaktancji na wyjściową charakterystykę napięcia oraz ignorowanie zasady, że dla efektywnego filtrowania należy dostosować zarówno pojemność, jak i indukcyjność. Niezrozumienie tych zasad może prowadzić do wadliwego projektowania układów, które nie spełniają oczekiwanych norm dotyczących stałości napięcia i eliminacji pulsacji.
