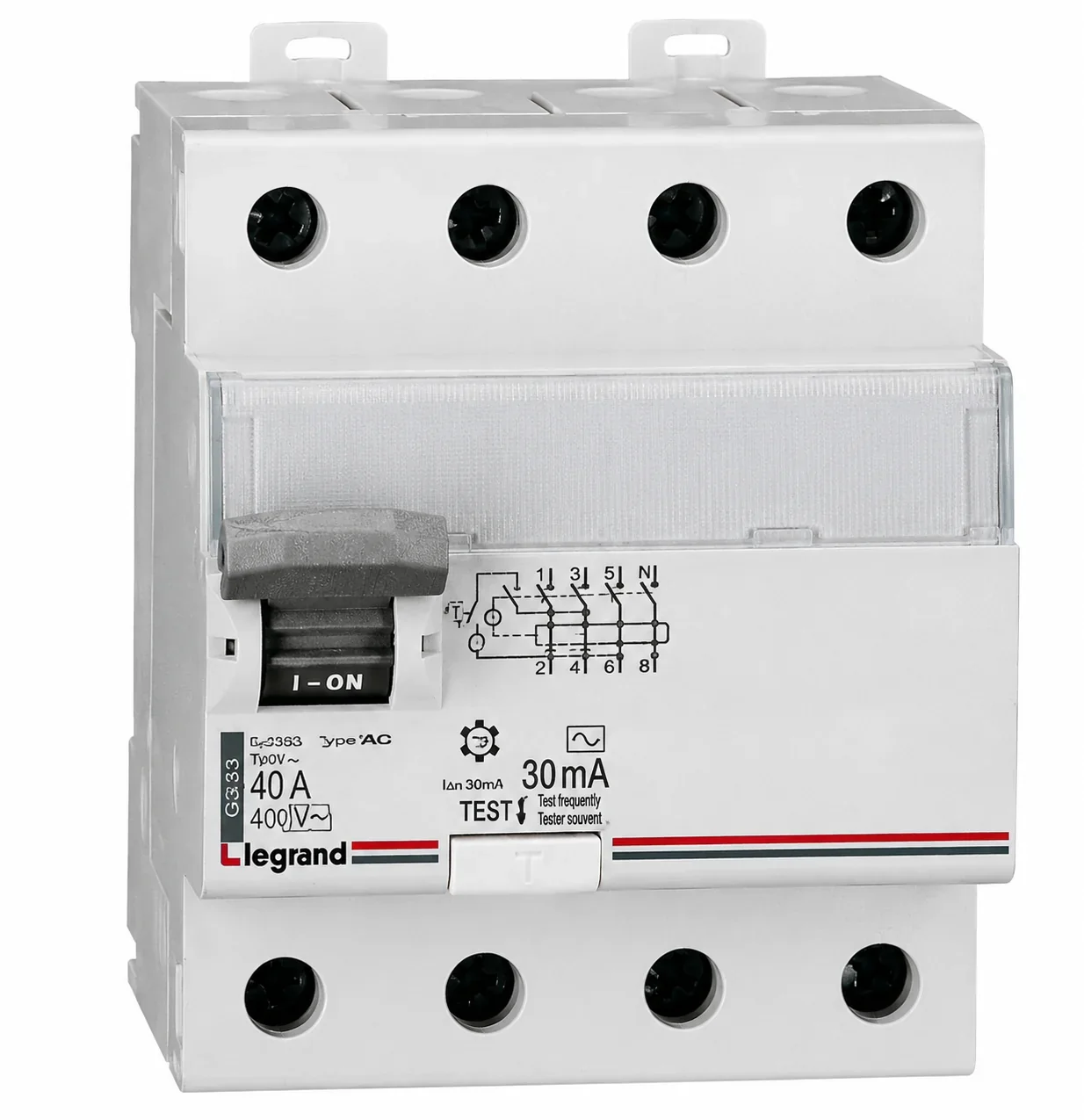

Jaki powinien być efekt naciśnięcia przycisku TEST na sprawnie działającym wyłączniku różnicowoprądowym pokazanym na zdjęciu?
Dokładnie wybrana odpowiedź wskazuje na kluczową funkcję przycisku TEST w wyłączniku różnicowoprądowym, który ma na celu symulację prądu upływu. Gdy przycisk jest naciśnięty, układ powinien zasymulować sytuację, w której prąd upływu przekracza wartość 30 mA, co jest wartością znamionową dla większości wyłączników różnicowoprądowych. W przypadku sprawnego urządzenia, w odpowiedzi na ten symulowany prąd, wyłącznik natychmiast wyłączy obwód, co jest niezbędne dla bezpieczeństwa użytkowników. Tego typu testy są niezwykle ważne w kontekście utrzymania bezpieczeństwa elektrycznego w obiektach budowlanych. Regularne testowanie wyłączników różnicowoprądowych według norm IEC 61008 i IEC 61009 jest zalecane, aby upewnić się, że urządzenia te są w pełni funkcjonalne i w stanie zareagować na realne zagrożenia. W praktyce, użytkownicy powinni przeprowadzać ten test co najmniej raz na miesiąc, aby mieć pewność, że ich instalacje elektryczne są bezpieczne. Dbanie o sprawność wyłączników różnicowoprądowych jest kluczowe w zapobieganiu porażeniom prądem oraz pożarom spowodowanym wadliwymi instalacjami elektrycznymi.
Zrozumienie funkcji wyłącznika różnicowoprądowego oraz jego działania w odpowiedzi na różne sytuacje jest kluczowe dla bezpieczeństwa w instalacjach elektrycznych. Odpowiedzi sugerujące, że wyłącznik wyłączy się z powodu zasymulowanego prądu roboczego 40 A są mylące, ponieważ wyłączniki różnicowoprądowe nie reagują na prąd roboczy, lecz na prąd upływu. Prąd roboczy to prąd, który normalnie przepływa przez instalację, natomiast prąd upływu to prąd, który odchodzi od obwodu do ziemi lub innych niezamierzonych ścieżek. Wyłącznik różnicowoprądowy ma na celu ochronę przed porażeniem prądem, a także zminimalizowanie ryzyka pożaru, który może wystąpić w wyniku upływu prądu. Istotną koncepcją jest również to, iż przycisk TEST nie symuluje warunków związanych z prądem roboczym, a jedynie upływowy, diamentując tym samym jego rolę w zapewnieniu bezpieczeństwa użytkowników. Błędne rozumienie roli prądu roboczego w tym kontekście może prowadzić do niebezpiecznych sytuacji, gdyż użytkownicy mogą sądzić, że wyłącznik nie jest skuteczny w ochronie przed realnymi zagrożeniami. Ważnym aspektem, który należy zrozumieć, jest, że regularne testy wyłączników różnicowoprądowych są kluczowe dla ich skuteczności, a lekceważenie tych praktyk może prowadzić do poważnych konsekwencji.
