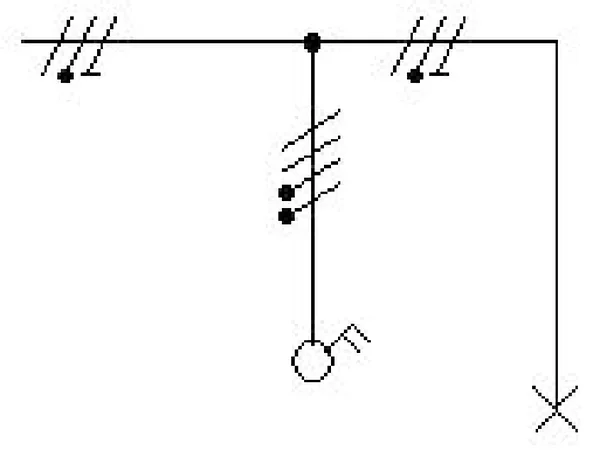

W instalacji przedstawionej na rysunku łącznik dwubiegunowy steruje oświetleniem i przerywa połączenie przewodu
A. tylko fazowego L
B. fazowego L, neutralnego N i ochronnego PE
C. tylko neutralnego N
D. fazowego L i neutralnego N
Pytanie z egzaminu CKE, wrzesień 2014 (arkusz E.24-X-14.08).
Wybór odpowiedzi dotyczącej przerywania połączenia zarówno przewodu fazowego (L), jak i neutralnego (N) jest poprawny, ponieważ zgodnie z zasadami instalacji elektrycznych, należy zapewnić pełne odłączenie zasilania dla bezpieczeństwa użytkowników. Zastosowanie łącznika dwubiegunowego, który przerywa oba przewody, jest istotne, gdyż minimalizuje ryzyko porażenia prądem elektrycznym, zwłaszcza w sytuacjach awaryjnych. W praktyce oznacza to, że nawet w momencie, gdy urządzenie jest wyłączone, nie ma możliwości, aby jakiekolwiek napięcie pozostało na obwodach. Taki sposób działania jest zalecany w standardach bezpieczeństwa, takich jak normy IEC 60364, które podkreślają znaczenie odłączenia nie tylko przewodu fazowego, ale również neutralnego w instalacjach, w których występuje ryzyko kontaktu z wodą lub innymi przewodnikami. Przykładem mogą być instalacje w łazienkach, gdzie bezpieczeństwo jest kluczowe. Dlatego wiedza na temat poprawnego stosowania łączników dwubiegunowych jest niezbędna w pracy elektryka, aby zagwarantować bezpieczeństwo użytkowników oraz zgodność z przepisami.
Analizując dostępne odpowiedzi, można zauważyć, że niektóre z nich opierają się na błędnych założeniach dotyczących funkcji łącznika dwubiegunowego. Wybór odpowiedzi, która sugeruje przerywanie tylko przewodu neutralnego (N) jest niezgodny z zasadami bezpieczeństwa, ponieważ nie zapewnia pełnego odłączenia zasilania. Taki zabieg prowadzi do sytuacji, w której urządzenie może pozostać pod napięciem, co stwarza ryzyko porażenia prądem. Przewód neutralny nie powinien być przerywany samodzielnie, ponieważ w kontekście instalacji elektrycznych pełna separacja od źródła zasilania wymaga przerwania zarówno fazy, jak i neutralnego. Użytkownicy mogą często mylić funkcję łącznika dwubiegunowego z łącznikiem pojedynczym, który przerywa tylko jeden przewód. Ta nieprecyzyjna wiedza może prowadzić do poważnych konsekwencji w praktyce, jak np. niewłaściwe wykonanie instalacji w obiektach użyteczności publicznej, gdzie bezpieczeństwo jest kluczowe. Wybór odpowiedzi dotyczących tylko fazy (L) jest również niedopuszczalny, ponieważ nie zapewnia pełnej izolacji od źródła energii, co może prowadzić do niebezpiecznych sytuacji w przypadku awarii. Każdy projektant instalacji elektrycznych powinien być świadomy, że zgodność z normami, takimi jak IEC 60364, jest kluczowa dla zapewnienia bezpieczeństwa oraz funkcjonalności instalacji. W związku z tym, unikanie błędów w ocenie funkcji łączników w instalacjach elektrycznych jest niezwykle istotne dla ochrony zdrowia i życia użytkowników.
