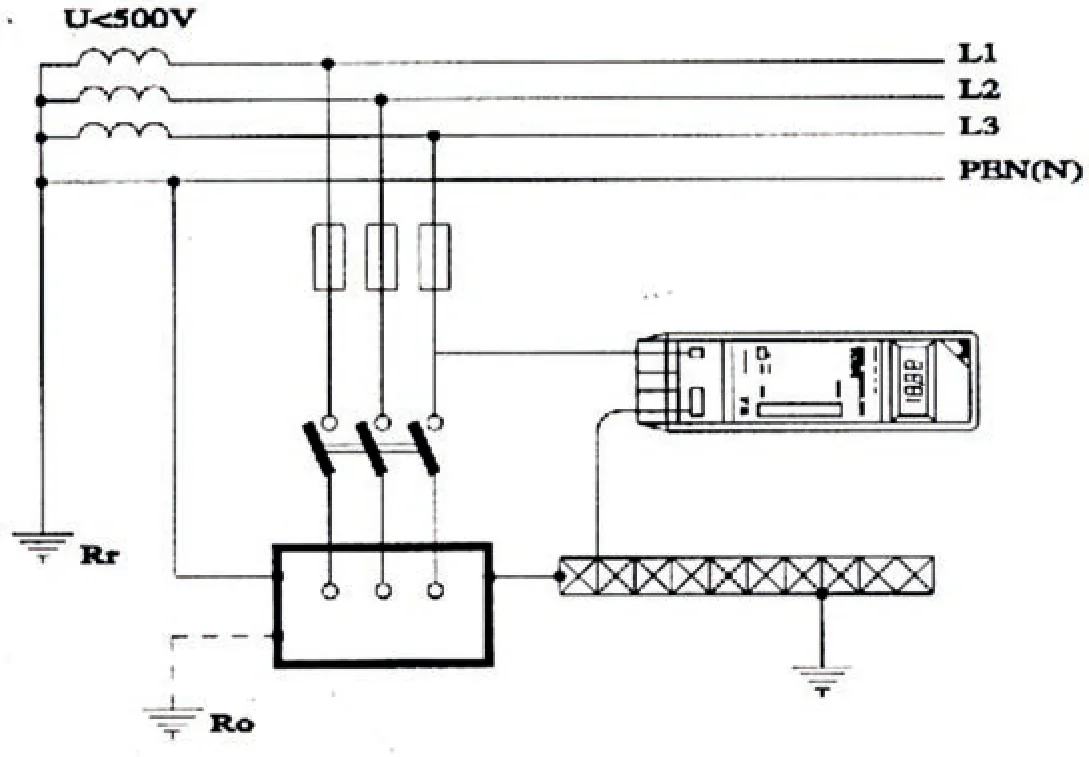

W przedstawionym na schemacie układzie pomiarowym za pomocą miernika MZC-2 można
A. sprawdzić ciągłość przewodów ochronnych i połączeń wyrównawczych.
B. wyznaczyć opór pętli zwarciowej faza-faza.
C. wyznaczyć opór pętli zwarciowej faza-ziemia.
D. dokonać pomiaru rezystancji uziemienia ochronnego.
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.24-X-15.08).
Miernik MZC-2 jest specjalistycznym urządzeniem, które służy do pomiaru ciągłości przewodów ochronnych i połączeń wyrównawczych. Dzięki niemu można skutecznie sprawdzić, czy wszystkie połączenia w instalacji są prawidłowo wykonane i nie ma przerw, co jest kluczowe dla bezpieczeństwa użytkowników. Przykładowo, w instalacjach elektrycznych, gdzie przewody ochronne są niezbędne do zapewnienia ochrony przed porażeniem prądem, regularne sprawdzanie ciągłości tych przewodów jest wymagane przez normy takie jak PN-IEC 60364. Użycie miernika MZC-2 pozwala na weryfikację, czy instalacja spełnia odpowiednie standardy, a także na lokalizację ewentualnych usterek, co przyczynia się do poprawy bezpieczeństwa użytkowania urządzeń elektrycznych. W praktyce, przed przystąpieniem do jakiejkolwiek pracy przy instalacji elektrycznej, ważne jest, aby upewnić się, że przewody ochronne są sprawne, co można osiągnąć właśnie przy pomocy tego miernika.
W kontekście pomiarów elektrycznych, każda z wymienionych odpowiedzi odnosi się do różnych aspektów badania parametrów instalacji. Podstawowym błędem w rozumieniu funkcji miernika MZC-2 jest mylenie jego przeznaczenia z innymi typami pomiarów. Na przykład, możliwość dokonywania pomiaru rezystancji uziemienia ochronnego wymaga użycia innych narzędzi, takich jak mierniki uziemienia, które są zaprojektowane do tego konkretnego celu. Uziemienie ochronne ma na celu odprowadzenie prądu zwarciowego do ziemi, co nie jest funkcją miernika MZC-2. Inna mylna koncepcja dotyczy wyznaczania oporu pętli zwarciowej. MZC-2 nie jest przeznaczony do takich pomiarów, ponieważ wymaga to zastosowania bardziej zaawansowanych metod i urządzeń, które mogą określić rzeczywisty opór pętli w warunkach zwarcia. Wreszcie, zdolność do sprawdzenia ciągłości przewodów ochronnych i połączeń wyrównawczych nie dotyczy wyznaczania oporu pętli zwarciowej faza-faza, co jest zupełnie inną klasą pomiarów. Te różnice są istotne, ponieważ pomiar ciągłości jest kluczowy dla zapewnienia, że instalacje elektryczne są bezpieczne i zgodne z obowiązującymi normami. Każdy technik elektryk powinien posiadać umiejętność identyfikacji odpowiednich narzędzi do konkretnych zadań pomiarowych, co jest fundamentem w zapewnieniu bezpieczeństwa w pracy z instalacjami elektrycznymi.
