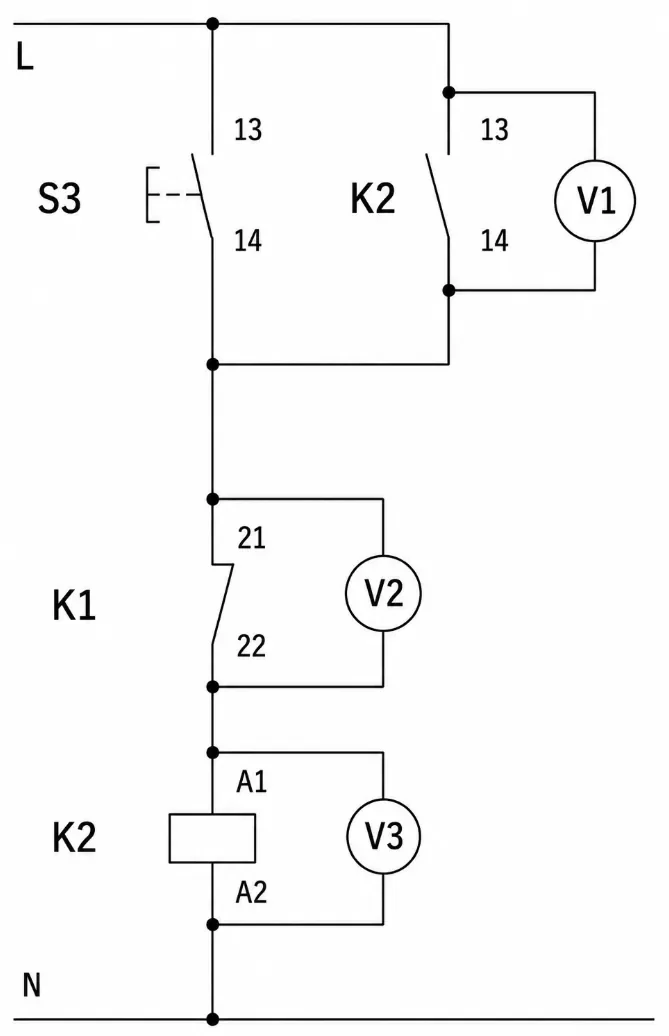

Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania silnika zasilanego napięciem 230/400 V o częstotliwości 50 Hz. Po naciśnięciu przycisku S3 stycznik K2 i silnik (który powinien zostać załączony przez styki główne stycznika K2) nie działają. Wskazania woltomierzy: V1:U=0V; V2: U=230 V; V3: U=0 V oznaczają uszkodzenie
Odpowiedzi
Informacja zwrotna
Styk pomocniczy K1 jest kluczowym elementem w obwodach sterowania silników elektrycznych. Wskazania woltomierzy w tym przypadku ujawniają, że zasilanie dochodzi do styków pomocniczych K1, co jest potwierdzone przez pomiar 230 V na V2. Brak napięcia na V3 (0 V) sugeruje, że cewka stycznika K2 nie ma zasilania, co może być wynikiem uszkodzenia styków pomocniczych K1. Uszkodzenie tych styków prowadzi do braku przekazania sygnału do cewki stycznika K2, a tym samym do niewłaściwego działania całego układu. W praktyce, jeśli styk pomocniczy K1 jest uszkodzony, możliwe jest, że nie będzie można uruchomić silnika, co może prowadzić do przestojów w pracy maszyn. Dlatego w takich sytuacjach ważne jest, aby regularnie kontrolować i testować elementy obwodów sterowania, zgodnie z normami branżowymi i dobrymi praktykami, aby zapewnić niezawodność i bezpieczeństwo operacji.
Wybór przycisku S3 jako przyczyny problemu w obwodzie sterowania silnikiem nie jest uzasadniony, gdyż wskazania woltomierzy nie sugerują jego uszkodzenia. Przycisk S3 byłby odpowiedzialny za rozpoczęcie obwodu, ale zasilanie dochodzi do styków pomocniczych K1, co wyklucza jego awarię. W kontekście cewki stycznika K2, brak zasilania na V3 wskazuje na inne źródło problemu, nie samą cewkę. Cewka mogłaby być uszkodzona, gdyby na niej występowało napięcie, co nie ma miejsca, dlatego przypisanie uszkodzenia cewki K2 bezpośrednio do wyników pomiarów jest błędne. Podobnie twierdzenie o uszkodzeniu styków pomocniczych K2 również jest mylące, ponieważ wskazania V2 sugerują, że zasilanie jest obecne. Błędy te często wynikają z niedostatecznego zrozumienia roli poszczególnych komponentów w obwodzie oraz zależności między nimi. W praktyce ważne jest, aby zrozumieć, jak obwody sterowania funkcjonują, a także jak poprawnie interpretować wyniki pomiarów, co jest kluczowe dla diagnostyki i naprawy systemów elektrycznych.
