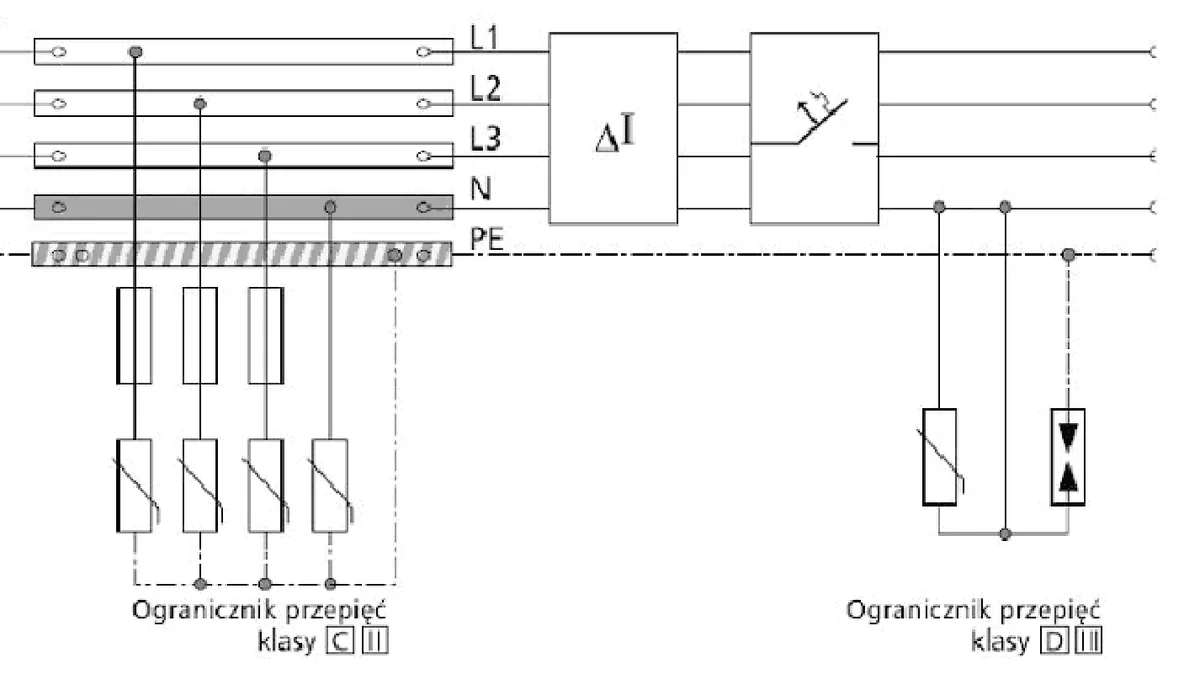

Które zabezpieczenie na przedstawionym schemacie instalacji niskiego napięcia jest podłączone nieprawidłowo?
A. Ogranicznik przepięć klasy D.
B. Wyłącznik nadprądowy.
C. Ogranicznik przepięć klasy C.
D. Wyłącznik różnicowoprądowy.
Pytanie z egzaminu CKE, wrzesień 2014 (arkusz E.24-X-14.08).
Odpowiedź wskazująca na ogranicznik przepięć klasy D jako nieprawidłowo podłączony jest poprawna. Ograniczniki tego typu są przeznaczone do ochrony końcowych urządzeń elektrycznych przed przepięciami, które mogą wystąpić w wyniku zakłóceń w sieci lub wyładowań atmosferycznych. Ważne jest, aby ogranicznik klasy D był zainstalowany w odpowiednim miejscu, z dala od źródła zasilania oraz przed ogranicznikami klasy C, które chronią przed bezpośrednimi skutkami wyładowań atmosferycznych. Przykładem zastosowania ogranicznika klasy D może być instalacja w domach jednorodzinnych, gdzie chroni urządzenia takie jak telewizory, komputery czy sprzęt AGD. Odpowiednie dobranie oraz właściwe umiejscowienie tych elementów jest kluczowe dla zapewnienia skutecznej ochrony przed przepięciami, co jest zgodne z normami PN-EN 62305 dla ochrony odgromowej oraz PN-IEC 61643-11 dla ograniczników przepięć.
Wybór innej opcji jako odpowiedzi na to pytanie może wynikać z niepełnego zrozumienia zasad działania zabezpieczeń w instalacjach niskiego napięcia. Na przykład, wyłącznik nadprądowy jest używany do ochrony przed przeciążeniem i zwarciem, a jego niewłaściwe podłączenie nie ma związku z ochroną przed przepięciami. Z kolei ogranicznik przepięć klasy C, przeznaczony do ochrony głównie przed zewnętrznymi przepięciami atmosferycznymi, powinien być umiejscowiony blisko źródła zasilania. Podłączenie go w niewłaściwy sposób, tak jak wskazano w pytaniu, może prowadzić do sytuacji, w której ochrona przed przepięciami jest niekompletna, a tym samym stwarza ryzyko uszkodzenia sprzętu. Wyłącznik różnicowoprądowy natomiast, odpowiedzialny za wykrywanie różnicy prądów w obwodzie, chroni przede wszystkim przed porażeniem prądem elektrycznym, ale nie ma wpływu na zabezpieczenia przed przepięciami. Zrozumienie różnicy między tymi urządzeniami i ich funkcjami w instalacji jest kluczowe, aby prawidłowo ocenić ich zastosowanie i umiejscowienie w systemie ochrony elektrycznej. Ignorowanie tych zasad może prowadzić do poważnych konsekwencji, takich jak uszkodzenie drogiego sprzętu elektronicznego lub nawet zagrożenie dla bezpieczeństwa użytkowników instalacji.
