Question 1

ELE.05 Pytanie 1

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Na podstawie wyników pomiarów zamieszczonych w przedstawionej tabeli określ uszkodzenie występujące w instalacji.

Pomiar napięcia między przewodem PE i drugim punktem instalacji
Drugi punkt pomiaru: Przewód fazowy L Przewód neutralny N Metalowa rura CO Metalowa rura gazowa Metalowa wanna łazienkowa
232 V 0 V 51 V 49 V 0 V
Wynik: 232 V 0 V 51 V 49 V 0 V

Answer

A. Zwarcie między przewodem neutralnym i fazowym.

B. Uszkodzona izolacja przewodu neutralnego w pobliżu wanny.

C. Uszkodzone połączenia wyrównawcze miejscowe.

D. Przebicie izolacji przewodu fazowego do metalowych rur.

Question 2

ELE.05 Pytanie 2

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Instalacja, w której zamontowano piec oporowy zawierający 3 grzałki o mocy 1 kW i napięciu 230 V każda, jest zasilana jednofazowo przewodem miedzianym o długości 45 m. Aby spadek napięcia ΔU_% nie był większy niż 3%, do rozdzielnicy zasilającej powinien dochodzić przewód o przekroju nie mniejszym niż

A. 6 mm2

B. 4 mm2

C. 1,5 mm2

D. 2,5 mm2

Answer

A. Luzy w łożyskach

B. Przerwa w uzwojeniu wzbudzenia

C. Przerwa w uzwojeniu twornika

D. Brak obciążenia

Answer

A. Termin kolejnego przeglądu technicznego

B. Poziom odchylenia napięcia zasilającego

C. Strzałka wskazująca wymagany kierunek obrotu

D. Typ zastosowanych zabezpieczeń przeciwzwarciowych

Answer

A. Przegrzanie uzwojeń wirnika

B. Zwarcie pomiędzy zwojami wirnika

C. Przegrzanie uzwojeń stojana

D. Zbyt wysokie obroty wirnika

Answer

A. O uszkodzeniu wyłącznika z regulatorem prędkości obrotowej

Answer

A. Instalowania osłon i barier

B. Umieszczenia elementów z napięciem poza zasięgiem ręki

C. Izolowania części czynnych

D. Samoczynnego szybkiego wyłączenia napięcia

Answer

A. Zmniejszą się o 100%

Answer

A. 230 V AC

Answer

A. Do lokalizacji uszkodzeń linii kablowej.

B. Do pomiarów rezystancji uziemienia uziomu.

C. Do sprawdzania ciągłości przewodów.

D. Do pomiarów rezystywności gruntu.

Answer

A. Odłączone odbiorniki od gniazd wtyczkowych, włączone przełączniki oświetleniowe, zamontowane źródła światła

B. Włączone odbiorniki do gniazd wtyczkowych, włączone przełączniki oświetleniowe, wymontowane źródła światła

C. Włączone odbiorniki do gniazd wtyczkowych, włączone przełączniki oświetleniowe, zamontowane źródła światła

D. Odłączone odbiorniki od gniazd wtyczkowych, włączone przełączniki oświetleniowe, wymontowane źródła światła

Answer

A. spisu terminów oraz zakresów prób i pomiarów kontrolnych

Answer

A. 80 A ≤ I ≤ 120 A

Answer

A. 16 mm2 Cu lub 10 mm2 Al

B. 10 mm2 Cu lub 16 mm2 Al

C. 10 mm2 Cu lub 10 mm2 Al

D. 16 mm2 Cu lub 16 mm2 Al

Answer

A. zwarciu międzyzwojowym w uzwojeniu V1 – V2

B. zwarciu międzyzwojowym w uzwojeniu U1 – U2

C. przerwie w uzwojeniu W1 – W2

D. przerwie w uzwojeniu V1 – V2

Answer

A. impedancji pętli zwarcia instalacji

B. maksymalnego spadku częstotliwości w sieci zasilającej

C. mocy zainstalowanych urządzeń elektrycznych w instalacji

D. maksymalnej współczynnika przepięć

Answer

A. Synchroniczna

B. Dwufazowa z wirnikiem kubkowym

C. Dwufazowa z wirnikiem klatkowym

D. Prądu stałego

Answer

A. Zwarcie w obwodzie twornika

B. Przerwa w uzwojeniu wzbudzenia

C. Przerwa w obwodzie twornika

D. Zwarcie w uzwojeniu komutacyjnym

Answer

A. Umieszczanie elementów pod napięciem poza zasięgiem ręki.

Answer

A. rezystancji izolacji.

Answer

A. Dy3 i Dy9

Answer

A. Brak obciążenia na silniku

B. Uszkodzenie w połączeniu uzwojenia bocznikowego z zasilaczem

C. Uszkodzenie w połączeniu uzwojenia twornika z zasilaczem

D. Zwarcie w obwodzie wzbudzenia silnika

Answer

A. Zmiana rodzaju źródeł światła w oprawach oświetleniowych

Answer

A. Autotransformator

Answer

A. symetrii uzwojeń

B. rezystancji uzwojeń stojana

C. rezystancji przewodu ochronnego

D. prądu upływu

Answer

A. Zmaleje napięcie na końcówkach uzwojenia wtórnego

B. Zredukuje się moc pobierana z transformatora

C. Zwiększy się efektywność transformatora

D. Wzrasta napięcie na końcówkach uzwojenia wtórnego

Answer

A. Wyłączone urządzenia z gniazd wtyczkowych, aktywne łączniki oświetleniowe, usunięte źródła światła

B. Włączone urządzenia do gniazd wtyczkowych, aktywne łączniki oświetleniowe, usunięte źródła światła

C. Wyłączone urządzenia z gniazd wtyczkowych, aktywne łączniki oświetleniowe, zamontowane źródła światła

D. Włączone urządzenia do gniazd wtyczkowych, aktywne łączniki oświetleniowe, zamontowane źródła światła

Answer

A. uzwojenia V1-V2.

Answer

A. Zarządzanie czasem pracy

B. Włączanie i wyłączanie

C. Oględziny wymagające demontażu

D. Przeglądy wymagające demontażu

Answer

A. 0 V ÷ 12 V

Question 3

ELE.05 Pytanie 3

Kategorie: Pomiary elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Eksploatacja maszyn, urządzeń…

W którym wierszu tabeli protokołu ze sprawdzenia skuteczności samoczynnego wyłączenia napięcia, którego fragment przedstawiono na rysunku, należy w kolumnie "Ocena" wpisać "nie"?

Lp. Nazwa obwodu lub urządzenia Typ zabezpieczenia I_n
A I_a
A Z_s
Ω Z_s
Ω t_w
s Ocena
tak/nie
parter
1 tablica TO-1 WT gG 63 269 0,44 0,78 5
2 gniazdo 10A/Z S191 B 10 50 0,98 4,60 0,4
3 gniazdo 10A/Z S191 B 10 50 8,80 4,60 0,4
4 gniazdo podwójne 10A/Z bolec 1 P 121 0,03 0,03 2 1667 0,2
I_n – prąd znamionowy urządzenia dla urządzeń RCD I_n = I_Δn
I_a – prąd powodujący samoczynne wyłączenie: I_a = k·I_n, dla urządzeń RCD I_a = I_Δn
k – współczynnik przeliczony z charakterystyki czasowo-prądowej badanego typu zabezpieczenia
Z_s – impedancja pętli zmierzona
Z_s – największa dopuszczalna impedancja pętli: Z_s = W_k·U₀/I_a
gdzie W_k - współczynnik korekcyjny obostrzający wartość wymaganą
t_w – największy dopuszczalny czas zadziałania zabezpieczenia

A. 2

B. 4

C. 3

D. 1

Question 4

ELE.05 Pytanie 4

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jaka przyczyna powoduje rozbieżność w działaniu silnika bocznikowego prądu stałego?

Question 5

ELE.05 Pytanie 5

Kategorie: Instalacje elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Który z podanych przewodów jest przeznaczony do instalacji wtynkowej?

A. LYg

B. OMYp

C. YDYt

D. YADYn

Question 6

ELE.05 Pytanie 6

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Która z poniższych informacji powinna być wyeksponowana na elektrycznym urządzeniu napędowym?

Question 7

ELE.05 Pytanie 7

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Który z poniższych przypadków prowadzi do nadmiernego iskrzenia na komutatorze w silniku szeregowym?

Question 8

ELE.05 Pytanie 8

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jakie uszkodzenie elektryczne może być przyczyną braku obrotów w lewą stronę w ręcznej wiertarce elektrycznej?

Question 9

ELE.05 Pytanie 9

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jakim środkiem ochrony przeciwporażeniowej zapewnia się bezpieczeństwo przed dotykiem pośrednim?

Question 10

ELE.05 Pytanie 10

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jednofazowa grzałka o mocy 4 kW jest zasilana przewodem o długości 10 m i przekroju 1,5 mm². W jaki sposób zmienią się straty mocy w przewodzie zasilającym, gdy jego przekrój wyniesie 2,5 mm²?

Question 11

ELE.05 Pytanie 11

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jak często, według podanych w tabeli i zalecanych przez Prawo Budowlane czasookresów, należy wykonywać pomiary okresowe skuteczności ochrony przeciwporażeniowej i rezystancji izolacji instalacji elektrycznych w szkołach?

Zalecana częstotliwość wykonywania okresowych badań sprawności technicznej instalacji elektrycznych
w zależności od warunków środowiskowych
Lp. Rodzaj pomieszczenia Pomiar skuteczności ochrony
przeciwporażeniowej
(nie rzadziej niż): Pomiar rezystancji izolacji
(nie rzadziej niż):
1 O wyziewach żrących 1 rok 1 rok
2 Zagrożonych wybuchem 1 rok 1 rok
3 Otwarta przestrzeń 1 rok 5 lat
4 Wilgotne i bardzo wilgotne
(o wilgotności względnej 75-100%) 1 rok 5 lat
5 Gorące (temperatura powyżej 35 °C) 1 rok 5 lat
6 Zagrożone pożarem 5 lat 1 rok
7 Stwarzające zagrożenie dla ludzi
(ZL I, ZL II, ZL III) 5 lat 1 rok
8 Zapylone 5 lat 5 lat

Pomiar skuteczności ochrony
przeciwporażeniowej
(nie rzadziej niż): Pomiar rezystancji izolacji
(nie rzadziej niż):
A 1 rok 1 rok
B 1 rok 5 lat
C 5 lat 1 rok
D 5 lat 5 lat

A. A.

B. C.

C. B.

D. D.

Question 12

ELE.05 Pytanie 12

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

W celu realizacji układu przedstawionego na schemacie należy zastosować styczniki z cewkami na napięcie

Question 13

ELE.05 Pytanie 13

Kategorie: Instalacje elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Do czego służy przyrząd przedstawiony na rysunku?

Question 14

ELE.05 Pytanie 14

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jakie warunki muszą zostać spełnione podczas pomiaru rezystancji izolacji w instalacji elektrycznej po wcześniejszym odłączeniu napięcia zasilającego?

Question 15

ELE.05 Pytanie 15

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Dokumentacja i normy

Eksploatacja maszyn, urządzeń…

Dokumentacja użytkowania instalacji elektrycznych, które są chronione wyłącznikami nadmiarowo-prądowymi, nie musi zawierać

Question 16

ELE.05 Pytanie 16

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Na rysunkach przedstawiono ogranicznik mocy oraz jego charakterystykę czasowo-prądową. Przy jakim prądzie obwód chroniony tym ogranicznikiem zostanie na pewno wyłączony w czasie nie dłuższym niż 30 sekund?

Question 17

ELE.05 Pytanie 17

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Jakie powinno być maksymalne wskazanie amperomierza do pomiaru natężenia prądu w instalacji zasilanej napięciem 230/400 V o częstotliwości 50 Hz, zasilanej jednofazowym silnikiem elektrycznym o parametrach: P = 0,55 kW, n = 70%, cosφ = 0,96?

A. 4A

B. 2A

C. 3A

D. 1A

Question 18

ELE.05 Pytanie 18

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Podczas wymiany uszkodzonego przewodu PEN w instalacji o napięciu do 1 kV, która jest trwale zamontowana, należy pamiętać, aby nowy przewód miał przekrój co najmniej

Question 19

ELE.05 Pytanie 19

Kategorie: Instalacje elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

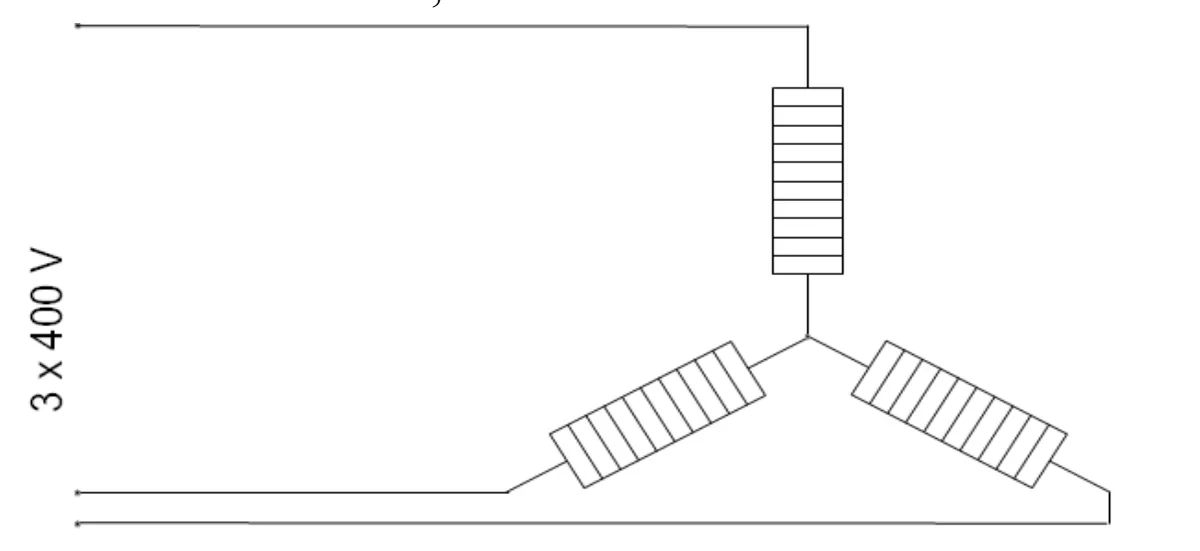

Instalacja, w której zamontowano piec oporowy zawierający 3 grzałki o mocy 1 kW i napięciu 230 V każda, jest zasilana jednofazowo przewodem miedzianym o długości 45 m. Aby spadek napięcia $ \Delta U\% $ nie był większy niż 3%, do rozdzielniczy zasilającej powinien dochodzić przewód o przekroju nie mniejszym niż
$$ S = \frac{200 \cdot P \cdot l}{U_n^2 \cdot \Delta U_{\%} \cdot \gamma_{Cu}} $$
$ \gamma_{Cu} = 57 \, \text{m/} \Omega \, \text{mm}^2 $

A. 6 mm²

B. 2,5 mm²

C. 4 mm²

D. 1,5 mm²

Question 20

ELE.05 Pytanie 20

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

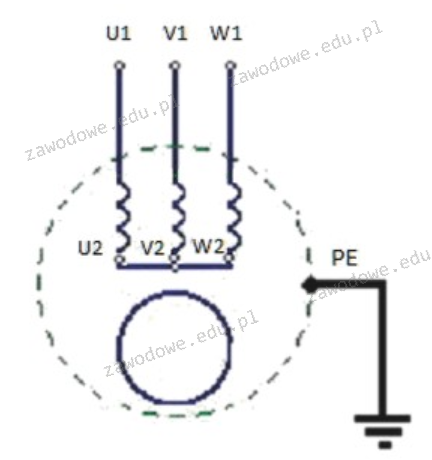

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonych jak na przedstawionym schemacie. Przedstawione wyniki świadczą o

Rezystancja uzwojeń stojana między zaciskami Wartość
Ω
U1 – V1 15
V1 – W1 ∞
W1 – U1 ∞

Question 21

ELE.05 Pytanie 21

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Aby ocenić efektywność ochrony przed porażeniem elektrycznym realizowanej przez automatyczne odłączenie zasilania zabezpieczeniem o określonym prądzie wyłączenia w systemie elektrycznym o danej wartości napięcia znamionowego, potrzebna jest informacja o wartości

Question 22

ELE.05 Pytanie 22

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Która z poniższych tachoprądnic, poza pomiarem prędkości obrotowej wirującego wału, pozwala również na określenie kierunku jego obrotu?

Question 23

ELE.05 Pytanie 23

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Która z poniższych przyczyn powoduje nagły wzrost obrotów w trakcie działania silnika bocznikowego prądu stałego?

Question 24

ELE.05 Pytanie 24

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Który środek ochrony przeciwporażeniowej pozwala na realizację ochrony przy uszkodzeniu w instalacjach elektrycznych?

Question 25

ELE.05 Pytanie 25

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

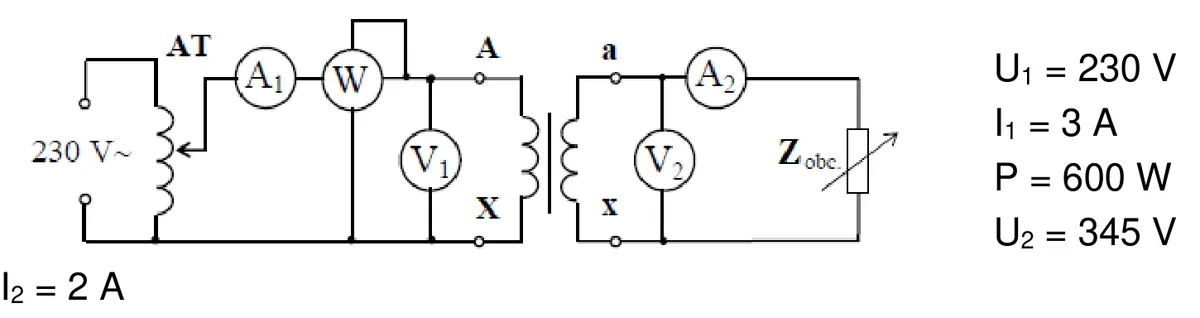

Układ pokazany na rysunku stosowany jest do pomiarów

Question 26

ELE.05 Pytanie 26

Kategorie: Instalacje elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jaki stopień ochrony powinny mieć oprawy oświetleniowe w silnie zapylonych pomieszczeniach?

A. IP4X

B. IP5X

C. IP2X

D. IP3X

Question 27

ELE.05 Pytanie 27

Kategorie: Maszyny i urządzenia elektryczne Dokumentacja i normy

Eksploatacja maszyn, urządzeń…

Jakie grupy połączeń transformatorów trójfazowych działających w konfiguracji trójkąt-gwiazda są rekomendowane przez PN do zastosowań praktycznych?

Question 28

ELE.05 Pytanie 28

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jaka powinna być minimalna wartość znamionowego prądu wyłącznika nadprądowego chroniącego obwód zasilający jednofazowy piekarnik oporowy, aby przy napięciu 230 V mógł on pobierać moc elektryczną równą 2 kW?

A. 20 A

B. 13 A

C. 10 A

D. 16 A

Question 29

ELE.05 Pytanie 29

Kategorie: Instalacje elektryczne Maszyny i urządzenia elektryczne

Eksploatacja maszyn, urządzeń…

Który z silników może pracować przy obciążeniu długotrwałym w układzie połączeń pokazanym na rysunku?

A. 5,5 kW 400/690 V
Δ/Y IP55 S2 2920 obr/min
B. 1,5 kW 400/690 V
Δ/Y IP45 S1 1430 obr/min
C. 5,5 kW 230/400 V
Δ/Y IP55 S1 2920 obr/min
D. 1,5 kW 230/400 V
Δ/Y IP45 S2 1430 obr/min

A. C.

B. B.

C. D.

D. A.

Question 30

ELE.05 Pytanie 30

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

W instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S obwody gniazd zasilanych napięciem 230 V zabezpieczone są aparatami S301 B16. W trakcie pomiarów kontrolnych zmierzono impedancję pętli zwarcia tych obwodów i wyniki pomiarów zamieszczono w tabeli. Zakładając, że błąd miernika można pominąć, w którym obwodzie otrzymano negatywny wynik pomiaru?

Nazwa obwodu Wartość impedancji pętli zwarcia, Ω
G1 2,55
G2 2,90
G3 2,66
G4 2,87

Dla zapewnienia ochrony przeciwporażeniowej musi być spełniony warunek:
$$ Z_s \cdot I_a \leq U_0 $$

A. G1

B. G4

C. G3

D. G2

Question 31

ELE.05 Pytanie 31

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Podczas serwisowania urządzenia wymieniono uszkodzony silnik bocznikowy prądu stałego. W trakcie próbnego uruchamiania silnika zauważono, że jego prędkość obrotowa jest wyższa od wartości nominalnej. Co może być przyczyną tego zjawiska?

Question 32

ELE.05 Pytanie 32

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Która z poniższych okoliczności wymaga przeprowadzenia pomiarów kontrolnych w instalacji elektrycznej niskiego napięcia?

Question 33

ELE.05 Pytanie 33

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jakie urządzenie powinno zostać użyte do zasilenia obwodu SELV z sieci 230 V, 50 Hz?

Question 34

ELE.05 Pytanie 34

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Możliwość przebicia izolacji uzwojeń silnika indukcyjnego trójfazowego w stosunku do korpusu można ustalić przez pomiar

Question 35

ELE.05 Pytanie 35

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne

Eksploatacja maszyn, urządzeń…

Jak wymiana uzwojenia pierwotnego na inne, wykonane z drutów nawojowych o podwójnym przekroju i tej samej liczbie zwojów, wpłynie na działanie transformatora, przy zachowanym uzwojeniu wtórnym?

Question 36

ELE.05 Pytanie 36

Kategorie: Instalacje elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jakie wymagania muszą być spełnione podczas pomiaru rezystancji izolacyjnej w instalacji elektrycznej po wcześniejszym odłączeniu zasilania?

Question 37

ELE.05 Pytanie 37

Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Zamieszczone w tabeli wyniki pomiarów rezystancji izolacji uzwojeń trójfazowego silnika asynchronicznego o napięciu U_n = 400 V i prądzie I_n = 20 A świadczą o uszkodzeniu izolacji

Uzwojenie Rezystancja izolacji między uzwojeniem a obudową
kΩ
U1-U2 4 000
V1-V2 6 000
W1-W2 8 000

Question 38

ELE.05 Pytanie 38

Kategorie: Maszyny i urządzenia elektryczne Ochrona i bezpieczeństwo

Eksploatacja maszyn, urządzeń…

Jakie czynności związane z użytkowaniem urządzeń elektrycznych są obowiązkiem personelu odpowiedzialnego za te urządzenia?

Question 39

ELE.05 Pytanie 39

Kategorie: Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Który przedział wartości napięcia U2 można uzyskać w przedstawionym na schemacie układzie dzielnika napięcia o danych: U1 = 12V, R1 = 3Ω, R2 = 9Ω?

Question 40

ELE.05 Pytanie 40

Kategorie: Maszyny i urządzenia elektryczne Elementy i aparatura elektryczna

Eksploatacja maszyn, urządzeń…

Jakie styczniki z podanych kategorii należy zainstalować przy modernizacji szafy sterowniczej, która zasila maszyny napędzane silnikami indukcyjnymi klatkowym?

A. DC-4

B. AC-3

C. AC-1

D. DC-2

Pomiar napięcia między przewodem PE i drugim punktem instalacji
Drugi punkt pomiaru:	Przewód fazowy L	Przewód neutralny N	Metalowa rura CO	Metalowa rura gazowa	Metalowa wanna łazienkowa
Drugi punkt pomiaru:	232 V	0 V	51 V	49 V	0 V
Wynik:	232 V	0 V	51 V	49 V	0 V

Lp.	Nazwa obwodu lub urządzenia	Typ zabezpieczenia	I_n A	I_a A	Z_s Ω	Z_s Ω	t_w s
parter
1	tablica TO-1	WT gG	63	269	0,44	0,78	5
2	gniazdo 10A/Z	S191 B	10	50	0,98	4,60	0,4
3	gniazdo 10A/Z	S191 B	10	50	8,80	4,60	0,4
4	gniazdo podwójne 10A/Z bolec 1	P 121	0,03	0,03	2	1667	0,2
I_n – prąd znamionowy urządzenia dla urządzeń RCD I_n = I_Δn
I_a – prąd powodujący samoczynne wyłączenie: I_a = k·I_n, dla urządzeń RCD I_a = I_Δn
k – współczynnik przeliczony z charakterystyki czasowo-prądowej badanego typu zabezpieczenia
Z_s – impedancja pętli zmierzona
Z_s – największa dopuszczalna impedancja pętli: Z_s = W_k·U₀/I_a
gdzie W_k - współczynnik korekcyjny obostrzający wartość wymaganą
t_w – największy dopuszczalny czas zadziałania zabezpieczenia

Zalecana częstotliwość wykonywania okresowych badań sprawności technicznej instalacji elektrycznych w zależności od warunków środowiskowych
Lp.	Rodzaj pomieszczenia	Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż):	Pomiar rezystancji izolacji (nie rzadziej niż):
1	O wyziewach żrących	1 rok	1 rok
2	Zagrożonych wybuchem	1 rok	1 rok
3	Otwarta przestrzeń	1 rok	5 lat
4	Wilgotne i bardzo wilgotne (o wilgotności względnej 75-100%)	1 rok	5 lat
5	Gorące (temperatura powyżej 35 °C)	1 rok	5 lat
6	Zagrożone pożarem	5 lat	1 rok
7	Stwarzające zagrożenie dla ludzi (ZL I, ZL II, ZL III)	5 lat	1 rok
8	Zapylone	5 lat	5 lat

Rezystancja uzwojeń stojana między zaciskami	Wartość Ω
U1 – V1	15
V1 – W1	∞
W1 – U1	∞

A.	5,5 kW	400/690 V Δ/Y	IP55	S2	2920 obr/min
B.	1,5 kW	400/690 V Δ/Y	IP45	S1	1430 obr/min
C.	5,5 kW	230/400 V Δ/Y	IP55	S1	2920 obr/min
D.	1,5 kW	230/400 V Δ/Y	IP45	S2	1430 obr/min

Filtrowanie pytań

Jaka przyczyna powoduje rozbieżność w działaniu silnika bocznikowego prądu stałego?

Który z podanych przewodów jest przeznaczony do instalacji wtynkowej?

Która z poniższych informacji powinna być wyeksponowana na elektrycznym urządzeniu napędowym?

Który z poniższych przypadków prowadzi do nadmiernego iskrzenia na komutatorze w silniku szeregowym?

Jakie uszkodzenie elektryczne może być przyczyną braku obrotów w lewą stronę w ręcznej wiertarce elektrycznej?

Jakim środkiem ochrony przeciwporażeniowej zapewnia się bezpieczeństwo przed dotykiem pośrednim?

Jednofazowa grzałka o mocy 4 kW jest zasilana przewodem o długości 10 m i przekroju 1,5 mm². W jaki sposób zmienią się straty mocy w przewodzie zasilającym, gdy jego przekrój wyniesie 2,5 mm²?

W celu realizacji układu przedstawionego na schemacie należy zastosować styczniki z cewkami na napięcie

Do czego służy przyrząd przedstawiony na rysunku?

Jakie warunki muszą zostać spełnione podczas pomiaru rezystancji izolacji w instalacji elektrycznej po wcześniejszym odłączeniu napięcia zasilającego?

Dokumentacja użytkowania instalacji elektrycznych, które są chronione wyłącznikami nadmiarowo-prądowymi, nie musi zawierać

Na rysunkach przedstawiono ogranicznik mocy oraz jego charakterystykę czasowo-prądową. Przy jakim prądzie obwód chroniony tym ogranicznikiem zostanie na pewno wyłączony w czasie nie dłuższym niż 30 sekund?

Jakie powinno być maksymalne wskazanie amperomierza do pomiaru natężenia prądu w instalacji zasilanej napięciem 230/400 V o częstotliwości 50 Hz, zasilanej jednofazowym silnikiem elektrycznym o parametrach: P = 0,55 kW, n = 70%, cosφ = 0,96?

Podczas wymiany uszkodzonego przewodu PEN w instalacji o napięciu do 1 kV, która jest trwale zamontowana, należy pamiętać, aby nowy przewód miał przekrój co najmniej

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonych jak na przedstawionym schemacie. Przedstawione wyniki świadczą o Rezystancja uzwojeń stojana między zaciskamiWartośćΩU1 – V115V1 – W1∞W1 – U1∞

Aby ocenić efektywność ochrony przed porażeniem elektrycznym realizowanej przez automatyczne odłączenie zasilania zabezpieczeniem o określonym prądzie wyłączenia w systemie elektrycznym o danej wartości napięcia znamionowego, potrzebna jest informacja o wartości

Która z poniższych tachoprądnic, poza pomiarem prędkości obrotowej wirującego wału, pozwala również na określenie kierunku jego obrotu?

Która z poniższych przyczyn powoduje nagły wzrost obrotów w trakcie działania silnika bocznikowego prądu stałego?

Który środek ochrony przeciwporażeniowej pozwala na realizację ochrony przy uszkodzeniu w instalacjach elektrycznych?

Układ pokazany na rysunku stosowany jest do pomiarów

Jaki stopień ochrony powinny mieć oprawy oświetleniowe w silnie zapylonych pomieszczeniach?

Jakie grupy połączeń transformatorów trójfazowych działających w konfiguracji trójkąt-gwiazda są rekomendowane przez PN do zastosowań praktycznych?

Jaka powinna być minimalna wartość znamionowego prądu wyłącznika nadprądowego chroniącego obwód zasilający jednofazowy piekarnik oporowy, aby przy napięciu 230 V mógł on pobierać moc elektryczną równą 2 kW?

Który z silników może pracować przy obciążeniu długotrwałym w układzie połączeń pokazanym na rysunku? A.5,5 kW400/690 VΔ/YIP55S22920 obr/minB.1,5 kW400/690 VΔ/YIP45S11430 obr/minC.5,5 kW230/400 VΔ/YIP55S12920 obr/minD.1,5 kW230/400 VΔ/YIP45S21430 obr/min

Podczas serwisowania urządzenia wymieniono uszkodzony silnik bocznikowy prądu stałego. W trakcie próbnego uruchamiania silnika zauważono, że jego prędkość obrotowa jest wyższa od wartości nominalnej. Co może być przyczyną tego zjawiska?

Która z poniższych okoliczności wymaga przeprowadzenia pomiarów kontrolnych w instalacji elektrycznej niskiego napięcia?

Jakie urządzenie powinno zostać użyte do zasilenia obwodu SELV z sieci 230 V, 50 Hz?

Możliwość przebicia izolacji uzwojeń silnika indukcyjnego trójfazowego w stosunku do korpusu można ustalić przez pomiar

Jak wymiana uzwojenia pierwotnego na inne, wykonane z drutów nawojowych o podwójnym przekroju i tej samej liczbie zwojów, wpłynie na działanie transformatora, przy zachowanym uzwojeniu wtórnym?

Jakie wymagania muszą być spełnione podczas pomiaru rezystancji izolacyjnej w instalacji elektrycznej po wcześniejszym odłączeniu zasilania?

Zamieszczone w tabeli wyniki pomiarów rezystancji izolacji uzwojeń trójfazowego silnika asynchronicznego o napięciu Un = 400 V i prądzie In = 20 A świadczą o uszkodzeniu izolacji UzwojenieRezystancja izolacji między uzwojeniem a obudowąkΩU1-U24 000V1-V26 000W1-W28 000

Jakie czynności związane z użytkowaniem urządzeń elektrycznych są obowiązkiem personelu odpowiedzialnego za te urządzenia?

Który przedział wartości napięcia U2 można uzyskać w przedstawionym na schemacie układzie dzielnika napięcia o danych: U1 = 12V, R1 = 3Ω, R2 = 9Ω?

Jakie styczniki z podanych kategorii należy zainstalować przy modernizacji szafy sterowniczej, która zasila maszyny napędzane silnikami indukcyjnymi klatkowym?

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonych jak na przedstawionym schemacie. Przedstawione wyniki świadczą o

Rezystancja uzwojeń stojana między zaciskami Wartość
Ω
U1 – V1 15
V1 – W1 ∞
W1 – U1 ∞

Który z silników może pracować przy obciążeniu długotrwałym w układzie połączeń pokazanym na rysunku?

A. 5,5 kW 400/690 V
Δ/Y IP55 S2 2920 obr/min
B. 1,5 kW 400/690 V
Δ/Y IP45 S1 1430 obr/min
C. 5,5 kW 230/400 V
Δ/Y IP55 S1 2920 obr/min
D. 1,5 kW 230/400 V
Δ/Y IP45 S2 1430 obr/min

Zamieszczone w tabeli wyniki pomiarów rezystancji izolacji uzwojeń trójfazowego silnika asynchronicznego o napięciu U_n = 400 V i prądzie I_n = 20 A świadczą o uszkodzeniu izolacji

Uzwojenie Rezystancja izolacji między uzwojeniem a obudową
kΩ
U1-U2 4 000
V1-V2 6 000
W1-W2 8 000
