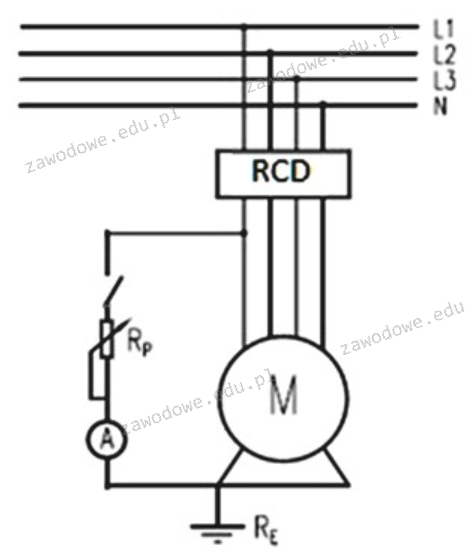

| WYNIKI POMIARÓW | ||
| Numer styku | Przed przełączeniem | Po przełączeniu |
| 1-2 | ∞ | 0 |
| 1-4 | 0 | ∞ |
| 2-3 | 0 | 0 |
| 1-3 | ∞ | 0 |
| 2-4 | ∞ | ∞ |
| Oznaczenia | A1 | A2 | B1 | B2 | ||||
|---|---|---|---|---|---|---|---|---|
| Miejsce i sposób ułożenia przewodów | W rurach i kanałach (listwach) instalacyjnych pod tynkiem | W rurach i kanałach (listwach) instalacyjnych na ścianie | ||||||
| Przewody jednożyłowe | Przewody wielożyłowe | Przewody jednożyłowe | Przewody wielożyłowe | |||||
| Liczba przewodów obciążonych | 2 | 3 | 2 | 3 | 2 | 3 | 2 | 3 |
| Przekrój [mm2] | Idd [A] | Idd [A] | Idd [A] | Idd [A] | Idd [A] | Idd [A] | Idd [A] | Idd [A] |
| 1,5 | 16,5 | 14,5 | 18,5 | 14 | 18,5 | 16,6 | 17,5 | 16 |
| 2,5 | 21 | 19 | 19,5 | 18,5 | 25 | 22 | 24 | 21 |
| 4 | 28 | 25 | 27 | 24 | 34 | 30 | 32 | 29 |
| 6 | 36 | 33 | 34 | 31 | 43 | 38 | 40 | 36 |
| Styki główne | Styki pomocnicze | |
|---|---|---|
| A. | 3 NC | 2 NC |
| B. | 3 NO | 2 NO |
| C. | 3 NO | 1 NO + 1 NC |
| D. | 3 NC | 1 NO + 1 NC |
| Typ silnika | SEh 80-4CF |
|---|---|
| Moc | 1,1 kW |
| Prędkość obrotowa | 1400 obr/min |
| Obudowa | Aluminium |
| Napięcie zasilania | 230 V, 50 Hz |
| Stopień ochrony | IP 54 |
| Rodzaj pracy | S2 |
| Sprawność | 74% |
| Pojemność kondensatora pracy | 30 μF |
| Pojemność kondensatora rozruchowego | 75 μF |
| Lp. | Nazwa obwodu lub urządzenia | Typ zabezpieczenia | In A | Ia A | Zs Ω | Zs Ω | tw s | Ocena tak/nie |
|---|---|---|---|---|---|---|---|---|
| parter | ||||||||
| 1 | tablica TO-1 | WT gG | 63 | 269 | 0,44 | 0,78 | 5 | |
| 2 | gniazdo 10A/Z | S191 B | 10 | 50 | 0,98 | 4,60 | 0,4 | |
| 3 | gniazdo 10A/Z | S191 B | 10 | 50 | 8,80 | 4,60 | 0,4 | |
| 4 | gniazdo podwójne 10A/Z bolec 1 | P 121 | 0,03 | 0,03 | 2 | 1667 | 0,2 | |
| In – prąd znamionowy urządzenia dla urządzeń RCD In = IΔn | ||||||||
| Ia – prąd powodujący samoczynne wyłączenie: Ia = k·In, dla urządzeń RCD Ia = IΔn | ||||||||
| k – współczynnik przeliczony z charakterystyki czasowo-prądowej badanego typu zabezpieczenia | ||||||||
| Zs – impedancja pętli zmierzona | ||||||||
| Zs – największa dopuszczalna impedancja pętli: Zs = Wk·U0/Ia | ||||||||
| gdzie Wk - współczynnik korekcyjny obostrzający wartość wymaganą | ||||||||
| tw – największy dopuszczalny czas zadziałania zabezpieczenia | ||||||||
| Zalecana częstotliwość wykonywania okresowych badań sprawności technicznej instalacji elektrycznych w zależności od warunków środowiskowych | |||
| Lp. | Rodzaj pomieszczenia | Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż): | Pomiar rezystancji izolacji (nie rzadziej niż): |
| 1 | O wyziewach żrących | 1 rok | 1 rok |
| 2 | Zagrożonych wybuchem | 1 rok | 1 rok |
| 3 | Otwarta przestrzeń | 1 rok | 5 lat |
| 4 | Wilgotne i bardzo wilgotne (o wilgotności względnej 75-100%) | 1 rok | 5 lat |
| 5 | Gorące (temperatura powyżej 35 °C) | 1 rok | 5 lat |
| 6 | Zagrożone pożarem | 5 lat | 1 rok |
| 7 | Stwarzające zagrożenie dla ludzi (ZL I, ZL II, ZL III) | 5 lat | 1 rok |
| 8 | Zapylone | 5 lat | 5 lat |
| Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż): | Pomiar rezystancji izolacji (nie rzadziej niż): | |
|---|---|---|
| A | 1 rok | 1 rok |
| B | 1 rok | 5 lat |
| C | 5 lat | 1 rok |
| D | 5 lat | 5 lat |
| Obciążalność prądowa długotrwała przewodów miedzianych, w amperach Izolacja PVC, trzy żyły obciążone | |||||||
|---|---|---|---|---|---|---|---|
| Temperatura żyły: 70°C. Temperatura otoczenia: 30°C w powietrzu, 20°C w ziemi | |||||||
| ułożenie | A1 | A2 | B1 | B2 | C | D | |
| Przekrój żyły | 4 mm² | 24 | 23 | 28 | 27 | 32 | 31 |
| 6 mm² | 31 | 29 | 36 | 34 | 41 | 39 | |
| 10 mm² | 42 | 39 | 50 | 46 | 57 | 52 | |
| 16 mm² | 56 | 52 | 68 | 62 | 76 | 67 | |
| Typ silnika | SEh 80-2BF |
| Moc | 1,1 kW |
| Prędkość obrotowa | 2780 obr/min |
| Sprawność | 72% |
| Napięcie zasilania | 230 V, 50 Hz |
| Stopień ochrony | IP 54 |
| Rodzaj pracy | S1 |
| Współczynnik mocy | 0,97 |
| Pojemność kondensatora pracy | 25 μF |
| Pojemność kondensatora rozruchowego | 70 μF |
